Dans Mode Détails [Details] (Par défaut) sont définis par défaut^[71] de tous les résultats, ce qui peut conduire à tables larges (si la recherche porte sur de nombreux catalogues ou différentes parties). Ainsi, les champs peuvent également rester vides, si le composant en question ne contient pas certaines variables.

Filtre de variables dans l'en-tête de colonne

Au-dessus de chaque colonne se trouve un champ de saisie pour le filtrage. Même si toutes les occurrences ne sont pas affichées dans les résultats de la recherche, le filtre agit quand même sur toutes les occurrences et adapte dynamiquement l'affichage des variables du tableau. Vous pouvez filtrer plusieurs variables l'une après l'autre, les valeurs déjà saisies sont conservées.

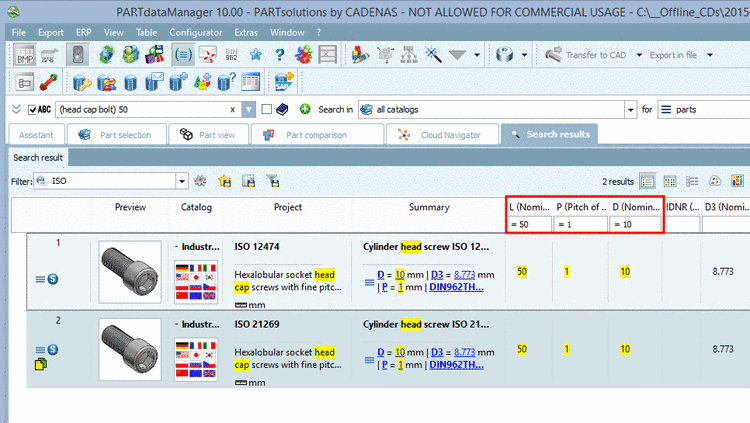

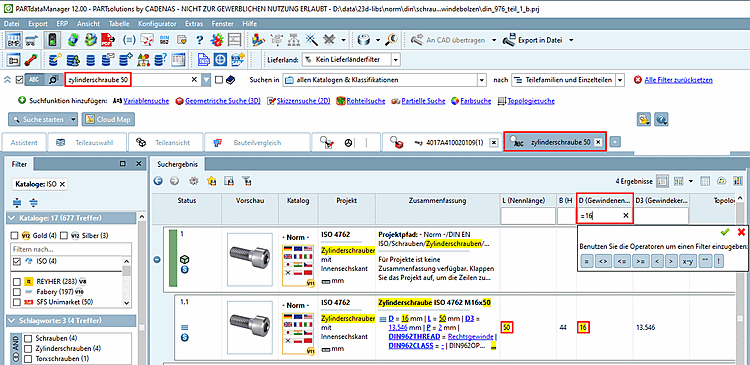

Dans l'exemple suivant, la recherche plein texte a été effectuée sur "vis à tête cylindrique" et la valeur numérique "50". Les termes de recherche sont marqués en jaune.

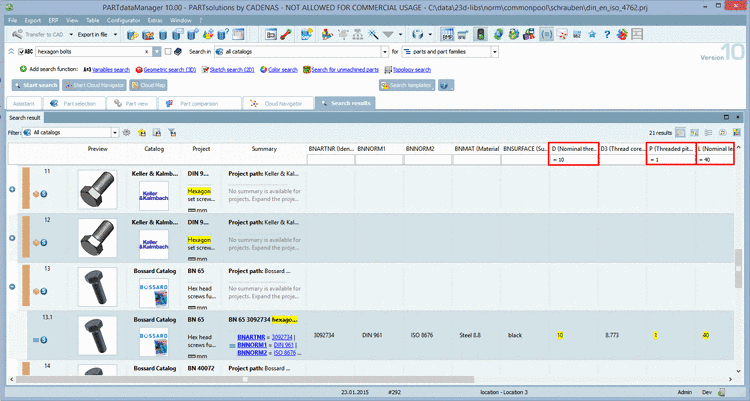

En maintenant le bouton de la souris enfoncé sur un en-tête de colonne, vous pouvez faire glisser vers l'avant les variables que vous souhaitez avoir sous les yeux.

Remarque

Appeler l' info-bulle 3D [3D Tooltip] Si l'image d'aperçu est petite, il est utile d'afficher l' info-bulle 3D [3D Tooltip] + les données techniques [Technical details] (si elles existent). Pour ce faire, déplacez la souris sur l'image d'aperçu. L'info-bulle 3D est redimensionnable et animée. Dans le coin inférieur droit, tu trouveras une icône pour redimensionner. Les extensions sur les axes X, Y et Z sont automatiquement affichées. Vous pouvez définir si et comment l'info-bulle doit être affichée dans PARTdataManager sous Menu Extras -> Paramètres. [Preferences...].. -> Sélection des pièces [Part selection]. Paramètres... [Preferences...] -> Sélection des pièces [Part selection] Afficher l'info-bulle avec les images d'aperçu [Show tooltip with previews] Info-bulle 3D [3D Tooltip]: Pas d'info-bulle 3D [No 3D Tooltip] | Grand [Large] | Moyen [Medium] | Petit [Small] Afficher la vue technique en info-bulle [Show technical previews in tooltips]

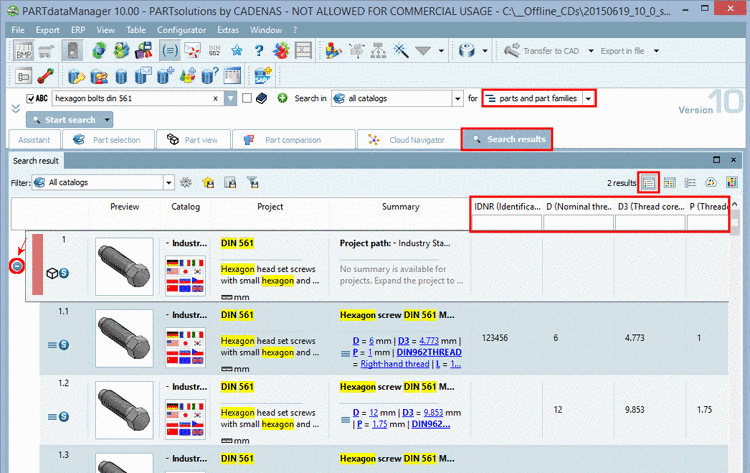

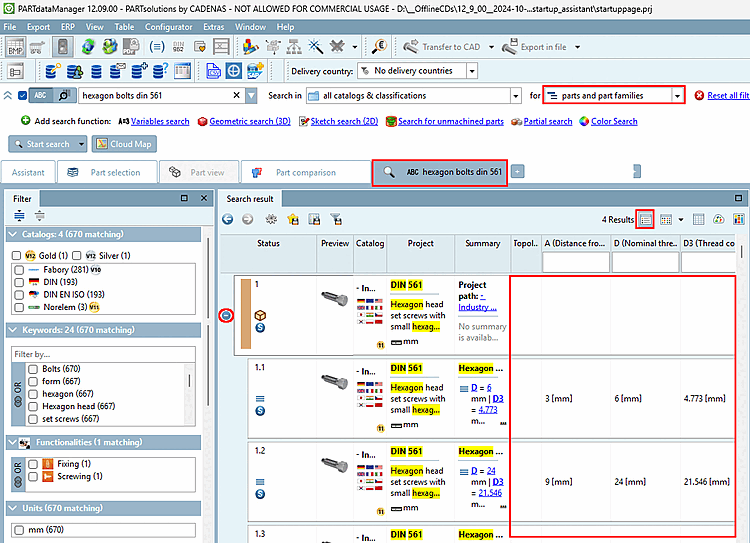

Remarque Si vous recherchez des familles de pièces et des pièces individuelles [parts and part families] puis cliquez sur l’icône Résultat de la recherche, cliquez sur le signe plus pour sélectionner les pièces individuelles. voir. Initialement, ce n’est que maintenant que la table des caractéristiques est marquée par les variables individuelles. L'icône correspondante indique si le projet supérieur (pièce détachée ou assemblage) est affiché ou si une caractéristique concrète est affichée : | Article ou assemblage Caractéristiques du béton

3.1.6.7.1.1.1. Fenêtre pop-up pour afficher toutes les informations disponibles

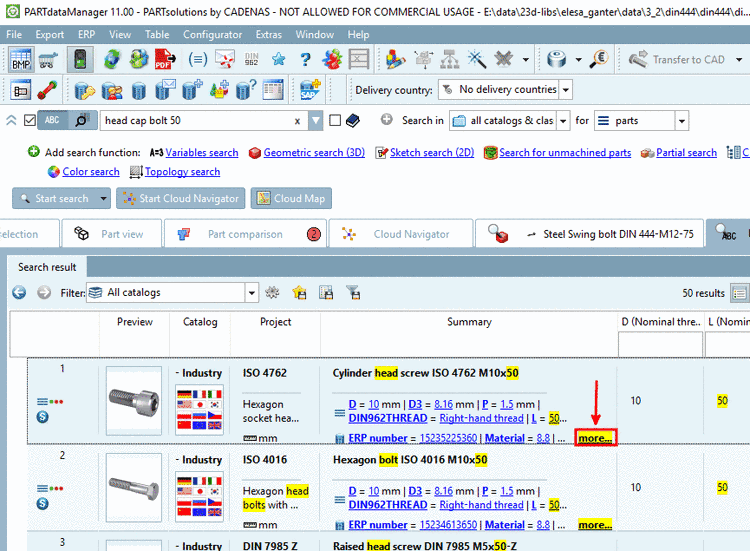

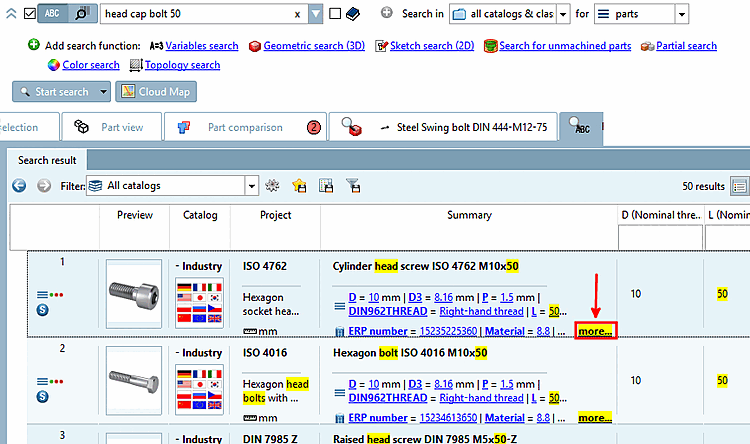

Dans la mesure où il n'y a pas assez de place pour afficher toutes les informations, cela est signalé par l'affichage de "plus. [more...]..". C'est notamment le cas dans les colonnes Résumé [Summary] et Topologie [Topology].

Autres exemples:

Lors d'une recherche de "bolt" dans l'interface utilisateur allemande, vous voyez dans l'affichage étendu où le résultat a été trouvé.

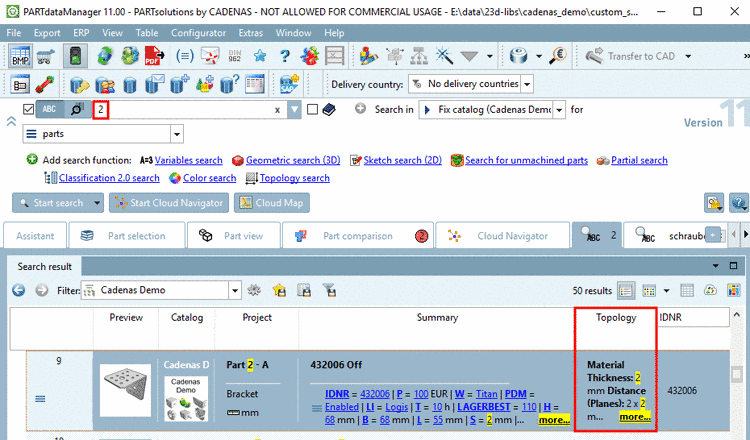

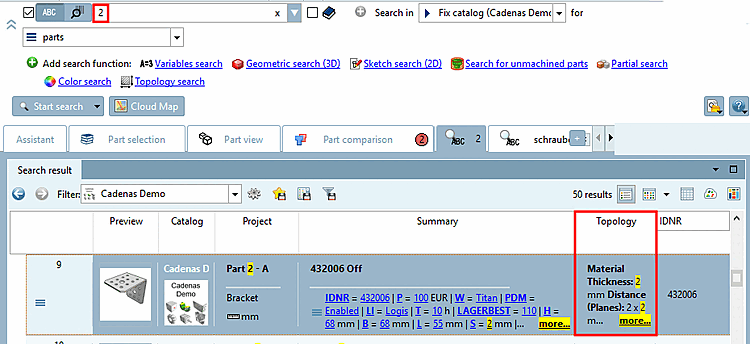

La recherche de valeurs topologiques au moyen d'une recherche plein texte peut, dans certaines circonstances, fournir de nombreuses valeurs. Pour voir toutes les valeurs, veuillez cliquer sur "plus.. [more...].".
