7.6.2.11.2.2.  Coupe transversale initiale

Ce groupe permet de déterminer la forme et l'orientation initiales du tracé du tube (voir figures suivantes).

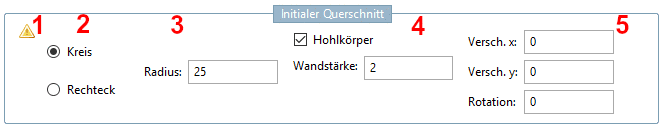

Coupe transversale initiale [Initial cross section] -> cercle [Circle]

Coupe transversale initiale [Initial cross section] -> cercle [Circle]

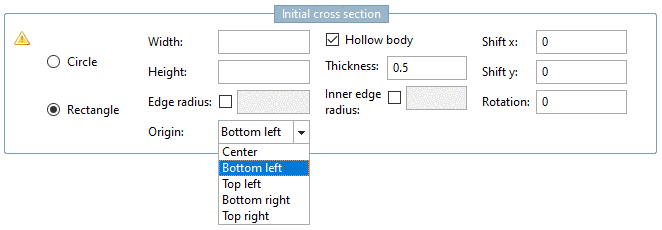

Coupe transversale initiale [Initial cross section] -> Rectangle

Coupe transversale initiale [Initial cross section] -> Rectangle

  1. Index d’erreurs : Si l’icône est visible, il y a des erreurs dans ce Groupe. Si vous placez le pointeur de la souris sur l’icône, un Info-bulle qui nomme exactement les erreurs.

  2. Type de section: choisissez entre cercle [Circle] et rectangle [Rectangle].

  3. Champs de saisie de la section: les champs de saisie correspondants s'affichent en fonction du choix du type de section :

    • District [Circle]

      • Rayon [Radius]: Déterminez le rayon du cercle pour la section initiale.

    • Rectangle

      • Largeur [Width] / hauteur [Height]: Déterminez la largeur et la hauteur de la section initiale.

      • Rayon d'arête [Edge radius]: cette option permet d'arrondir les angles. Activez l'option et indiquez le rayon de l'arrondi dans le champ de saisie.

        Le congé n'est pas visible dans l'aperçu, mais uniquement dans la représentation réelle confirmée par OK.

        Exemple de "congé"

        Exemple de "congé"

      • Origine [Origin]: au centre [Center], en bas à gauche [Bottom left] (par défaut), en haut à gauche [Top left], en bas à droite [Bottom right], en haut à droite [Top right]

  4. Si l'option Corps creux [Hollow body] est activée, le champ de saisie pour l' épaisseur de paroi [Thickness] est activé. L'épaisseur de paroi saisie doit être inférieure au rayon ou à la moitié de la largeur et de la hauteur. L'icône d'erreur apparaîtra si une saisie non valide a été effectuée.

    De plus, le rayon de bord intérieur [Inner edge radius] peut être activé.

    Tube avec "! rayon de bord [Edge radius]" (extérieur) et "rayon de bord intérieur [Inner edge radius]

    Tube avec "! rayon de bord [Edge radius]" (extérieur) et "rayon de bord intérieur [Inner edge radius]

  5. Orientation: Le tube peut être initialement déplacé dans les directions x et y (décalage x [Shift x] / décalage y [Shift y] ). La valeur par défaut "0" place le tube au centre de la bâche sélectionnée.

    rotation [Rotation], le tube tournera initialement sur lui-même. La valeur "0" signifie qu'il n'y a pas de rotation.

Chaque champ de saisie de ce groupe permet des variables et des expressions de table et/ou locales (uniquement les expressions habituelles de PARTdesigner, voir Section 14.1, « PARTdesigner-Expressions  » ). Si des variables sont utilisées, la recherche d'erreurs est limitée à la valeur actuelle de la variable. Certaines constellations de valeurs de variables pourraient conduire à une pièce invalide, mais valider chaque constellation possible de variables entraînerait un immense travail de calcul.
