7.6.2.11.2. Modifica/creazione di tubature (percorsi di tubature)
7.6.2.11.2.2.  Sezione trasversale iniziale
Indietro  Avanti
7.6.2.11.2.2.  Sezione trasversale iniziale

Questo gruppo consente di determinare la forma e l'orientamento iniziale del tratto di tubo (vedere le figure seguenti).

Sezione iniziale [Initial cross section] -> cerchio [Circle]

Figura 7.169.  Sezione iniziale [Initial cross section] -> cerchio [Circle]

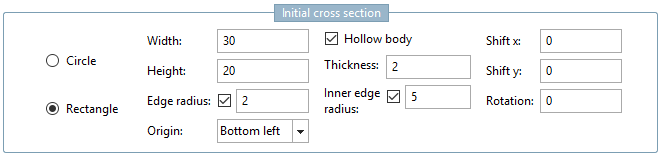

Sezione iniziale [Initial cross section] -> rettangolo [Rectangle]

Figura 7.170.  Sezione iniziale [Initial cross section] -> rettangolo [Rectangle]

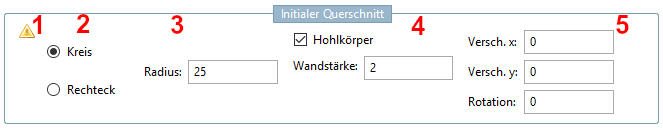

  1. Indice di errore: se l'icona è visibile, ci sono errori in questo Gruppo. Se si sposta il puntatore del mouse sull'icona, viene visualizzato un descrizione comando che nomina esattamente gli errori.

  2. Tipo di sezione: scegliere tra cerchio [Circle] e rettangolo [Rectangle].

  3. Campi di immissione della sezione trasversale: a seconda della selezione del tipo di sezione trasversale, vengono visualizzati i campi di immissione corrispondenti:

    • Cerchio [Circle]

      • Raggio [Radius]: determinare il raggio del cerchio per la sezione trasversale iniziale.

    • Rettangolo [Rectangle]

      • Larghezza [Width] / Altezza [Height]: determinare la larghezza e l'altezza della sezione trasversale iniziale.

      • Raggio dei bordi [Edge radius]: questa opzione può essere utilizzata per arrotondare gli angoli. Attivare l'opzione e inserire il raggio di arrotondamento nel campo di immissione.

        L'arrotondamento non è visibile nell'anteprima, ma solo nella visualizzazione reale confermata con OK.

        Esempio "Arrotondamento"

        Figura 7.171. Esempio "Arrotondamento"

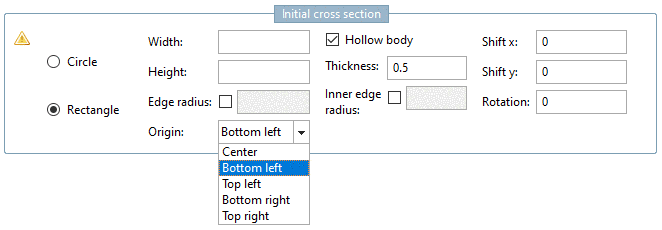

      • Origine [Origin]: Centro [Center], In basso a sinistra [Bottom left] (predefinito), In alto a sinistra [Top left], In basso a destra [Bottom right], In alto a destra [Top right]

  4. Se l'opzione Corpo cavo [Hollow body] è attivata, si attiva il campo di immissione dello spessore della parete [Thickness]. Lo spessore della parete inserito deve essere inferiore al raggio o alla metà della larghezza e dell'altezza. L'icona di errore appare se è stato inserito un valore non valido.

    È possibile attivare anche il raggio del bordo all'interno [Inner edge radius].

    Tubo con "raggio del bordo [Edge radius]" (esterno) e "raggio del bordo interno [Inner edge radius]".

    Figura 7.172. Tubo con "raggio del bordo [Edge radius]" (esterno) e "raggio del bordo interno [Inner edge radius]".

    Figura 7.173.

  5. Allineamento: il tubo può essere inizialmente spostato in direzione x e y (spostato x [Shift x] / spostato y [Shift y] ). Il valore predefinito "0" posiziona il tubo al centro del piano selezionato.

    rotazione [Rotation], il tubo inizialmente ruoterà su se stesso. Il valore "0" significa nessuna rotazione.

Ogni campo di input di questo gruppo consente variabili tabellari e/o locali ed espressioni (solo espressioni comuni di PARTdesigner, vedere Sezione 14.1, “PARTdesigner-Espressioni ” ). Se si utilizzano variabili, il debug è limitato al valore corrente della variabile. Alcune costellazioni di valori di variabili potrebbero portare a una parte non valida, ma convalidare ogni possibile costellazione di variabili comporterebbe un immenso sforzo di calcolo.
