7.6.2.11.2.3.  Elementi

Il percorso del tubo può essere specificato nella sezione Elementi [Elements].

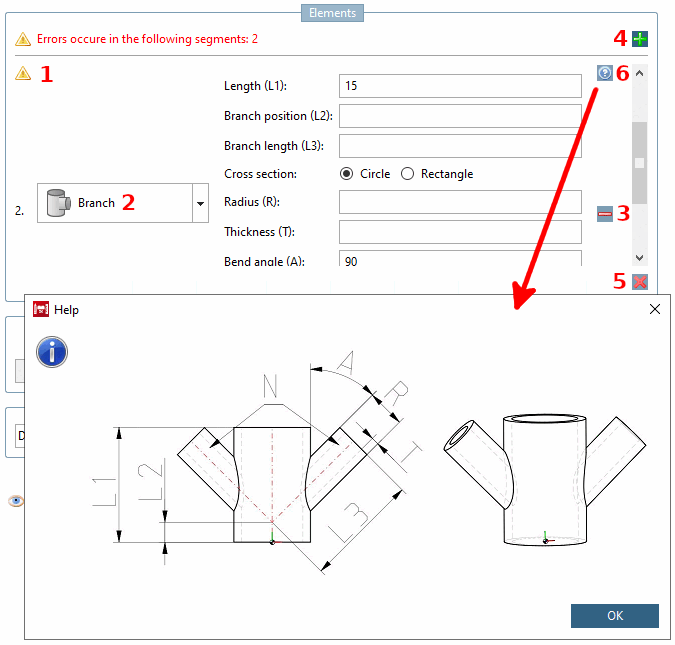

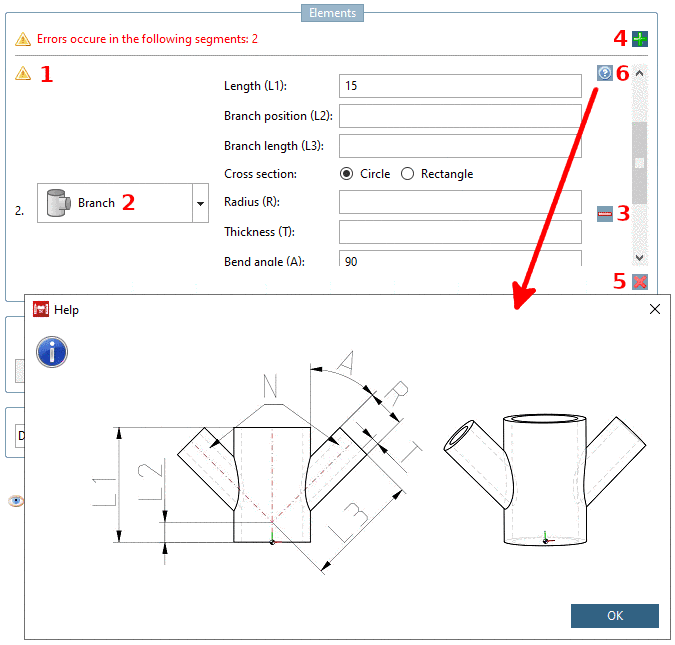

Sezione "Elementi [Elements]

Figura 7.174. Sezione "Elementi [Elements]

Funzioni sotto elementi [Elements]:

  1. Indice errori : Questa icona e l'etichetta associata indicare se sono presenti errori e, in caso affermativo, in quali Elemento.

  2. Elemento: singolo elemento del tratto di tubazione. Un percorso di tubature è composto da almeno uno e fino a un numero qualsiasi di elementi. (Teoricamente illimitato -> la RAM ne limita il numero). Seguiranno ulteriori informazioni su ciascun tipo di elemento.

  3. Nuova operazione di seguito inserire. [Add new operation below.] (non visibile nella figura sopra)/ Elimina questa operazione. [Delete this operation.]

  4. Nuova operazione al vertice Inserisci (come primo elemento)

  5. Tutte le operazioni togliere. [Remove all operations.] : Poiché un corso di tubi è costituito da almeno un tubo deve esistere, rimane un elemento vuoto.

  6. Aiuto : I disegni tecnici aiutano il singolo Compila correttamente i campi.

Ogni campo di input di questo gruppo (le eccezioni sono segnalate) consente variabili tabellari e/o locali ed espressioni (solo espressioni comuni di PARTdesigner, vedere Sezione 14.1, “PARTdesigner-Espressioni ” ). Se si utilizzano variabili, il debug è limitato al valore corrente della variabile. Alcune costellazioni di valori di variabili potrebbero portare a una parte non valida, ma convalidare ogni possibile costellazione di variabili comporterebbe un immenso sforzo di calcolo.

7.6.2.11.2.3.1.  Elemento "estrusione

L' estrusione [Extrusion] (tubo diritto) è l'elemento più semplice. Viene estruso solo in base alla lunghezza data.

Elemento "estrusione [Extrusion]

Figura 7.175. Elemento "estrusione [Extrusion]

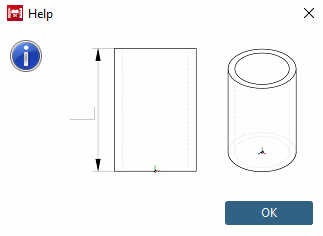

di aiuto per "Estrusione [Extrusion]"

Figura 7.176.  di aiuto per "Estrusione [Extrusion]" di aiuto per "Estrusione [Extrusion]"

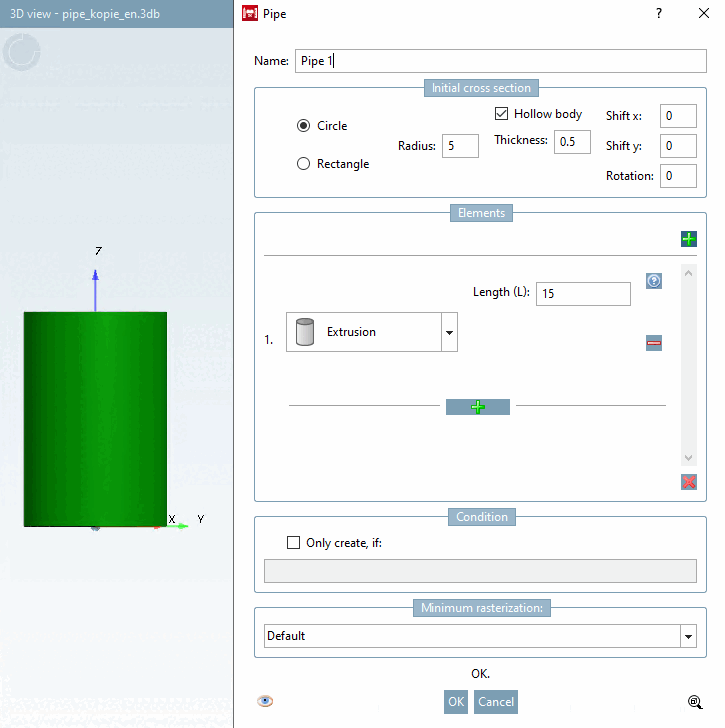

Esempio:

Figura 7.177.

7.6.2.11.2.3.2.  Elemento "Curva rotonda

La flessione circolare [Smooth bend] crea un corpo di rotazione.

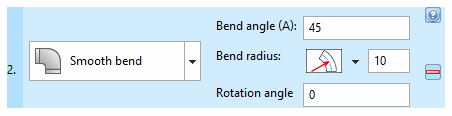

Elemento "Curva rotonda [Smooth bend]

Figura 7.178. Elemento "Curva rotonda [Smooth bend]

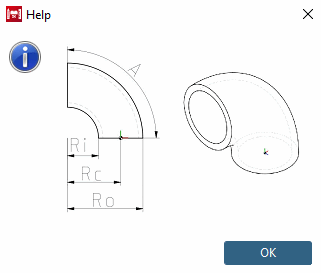

Aiuto per "Piegatura rotondo [Smooth bend]"

Figura 7.179. Aiuto Aiuto per "Piegatura rotondo [Smooth bend]" per "Piegatura rotondo [Smooth bend]"

Campi di input:

  • Angolo di piegatura (A) [Bend angle (A)]: Immettere un angolo che descrive quanto il tubo deve essere piegato in questo elemento (sezione di un arco). Sono validi tutti i valori compresi tra 0° e 360°.

    Esempio:

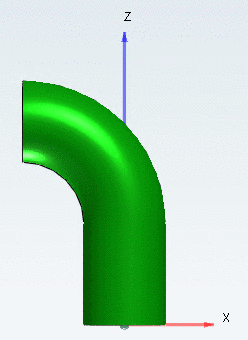

    Angolo di piegatura [Bend angle] 90°

    Figura 7.180.  Angolo di piegatura [Bend angle] 90°

    Angolo di piegatura [Bend angle] 180°

    Figura 7.181.  Angolo di piegatura [Bend angle] 180°

  • Raggio di curvatura [Bend radius]: inserire il raggio del cerchio che il tubo segue.

    Esempio:

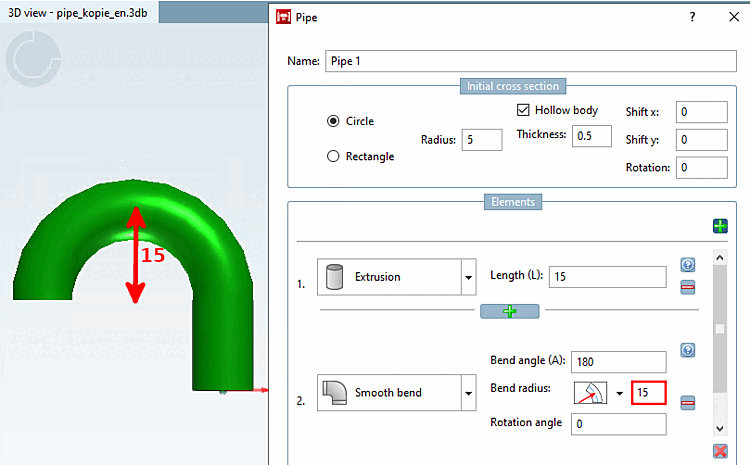

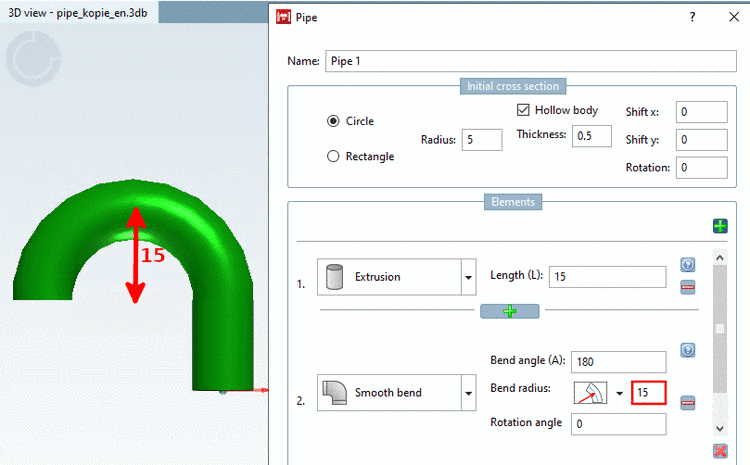

    Raggio di curvatura [Bend radius] 15 con angolo di curvatura [Bend angle] di 180

    Figura 7.182.  Raggio di curvatura [Bend radius] 15 con angolo di curvatura [Bend angle] di 180

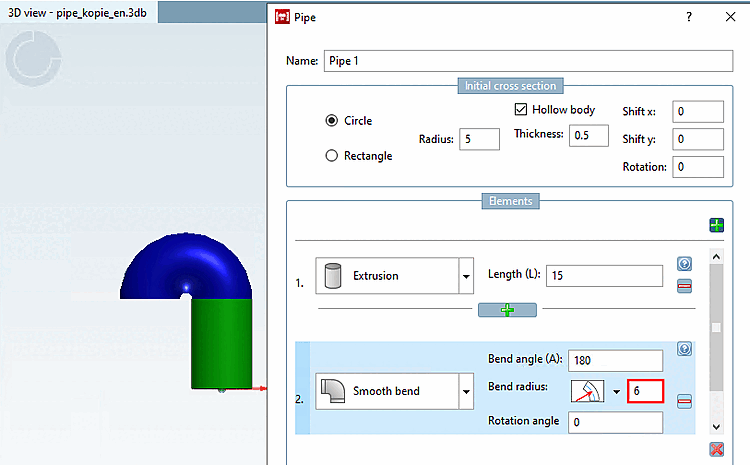

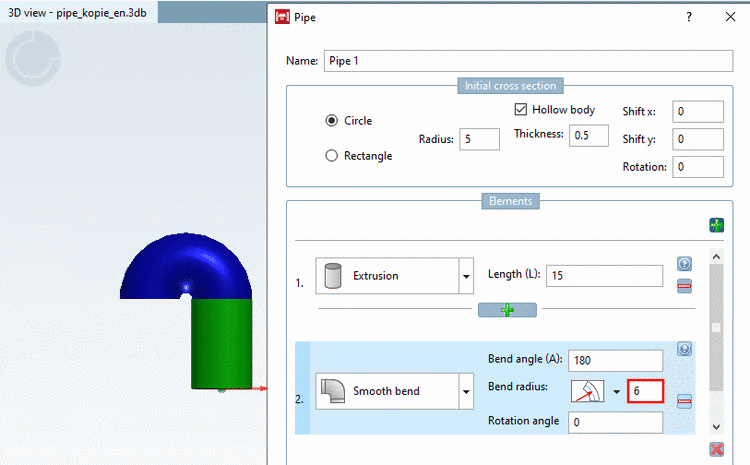

    Raggio di curvatura [Bend radius] 6 con angolo di curvatura [Bend angle] di 180

    Figura 7.183.  Raggio di curvatura [Bend radius] 6 con angolo di curvatura [Bend angle] di 180

    [Nota]Nota

    Il punto di ancoraggio del raggio deve essere esterno alla geometria.

    Esempio:

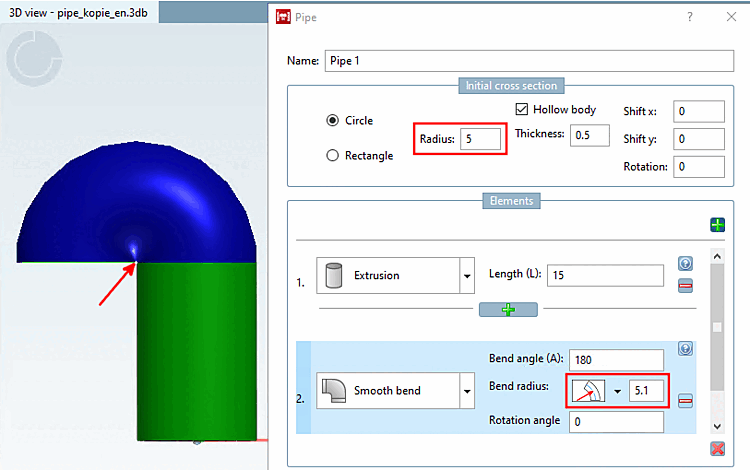

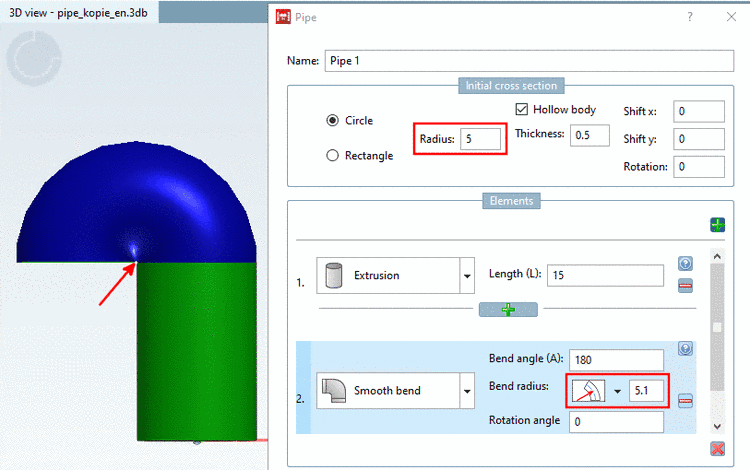

    In modalità piegatura Raggio centrale (RC) [Center radius (Rc)] un cerchio con raggio 5 necessita di un valore maggiore come 5. Nel caso di rettangoli ruotati, è più complicato, ma risoluzione dei problemi rilascerà un suggerimento, se il raggio è troppo piccolo.

    Figura 7.184.

    Commutazione per il punto di riferimento del raggio: fare clic sulla freccia per aprire una casella di riepilogo e passare da una modalità all'altra:

    • raggio interno (Ri) [Inner radius (Ri)]

    • Raggio centrale (RC) [Center radius (Rc)]

    • Raggio esterno (Ro) [Outer radius (Ro)]

  • Angolo di rotazione [Rotation angle]: specificare l'angolo per l'orientamento del tratto di tubo. È valido qualsiasi angolo compreso tra 0° e 360° (360° equivale a 0°).

    Esempio:

    Angolo di rotazione [Rotation angle] 0°

    Figura 7.185.  Angolo di rotazione [Rotation angle]

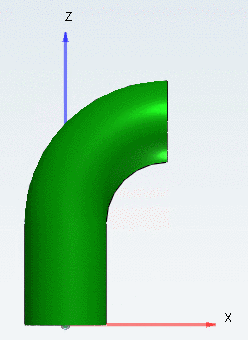

    Angolo di rotazione [Rotation angle] 180

    Figura 7.186.  Angolo di rotazione [Rotation angle] 180

7.6.2.11.2.3.3.  Elemento "Curva angolare

Gli elementi di curva quadrata [Sharp bend] e di curva circolare [Smooth bend] sono simili, tranne che per il fatto che la curva quadrata [Sharp bend] è composta da elementi tubolari diritti collegati con un certo angolo (di solito saldati nella pratica).

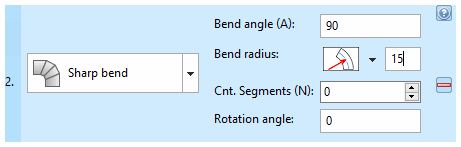

Elemento "Curva angolare [Sharp bend]

Figura 7.187. Elemento "Curva angolare [Sharp bend]

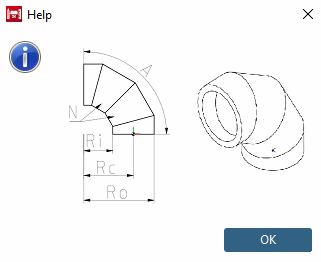

Guida per "Piega squadra [Sharp bend]"

Figura 7.188. Guida Guida per "Piega squadra [Sharp bend]" per "Piega squadra [Sharp bend]"

Campi di input:

  • Angolo di curvatura [Bend angle]: inserire un angolo che descrive la distanza del tubo da piegare in questo elemento (sezione di un arco). Sono validi tutti i valori compresi tra 0° e 360°.

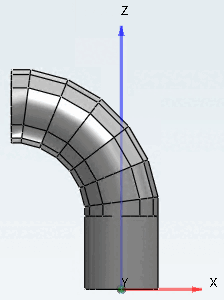

    Angolo di piegatura [Bend angle] 90°

    Figura 7.189.  Angolo di piegatura [Bend angle] 90°

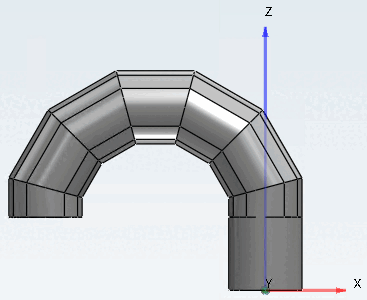

    Angolo di piegatura [Bend angle] 180°

    Figura 7.190.  Angolo di piegatura [Bend angle] 180°

  • Raggio di curvatura [Bend radius]: inserire il raggio del cerchio che il tubo segue.

    [Nota]Nota

    Il punto di ancoraggio del raggio deve essere esterno alla geometria.

    Esempio:

    A Modalità di piegatura Raggio centrale (Rc) [Center radius (Rc)] un cerchio con raggio 5 necessita di un valore maggiore come 5. Nel caso di rettangoli ruotati, è più complicato, ma risoluzione dei problemi rilascerà un suggerimento, se il raggio è troppo piccolo.

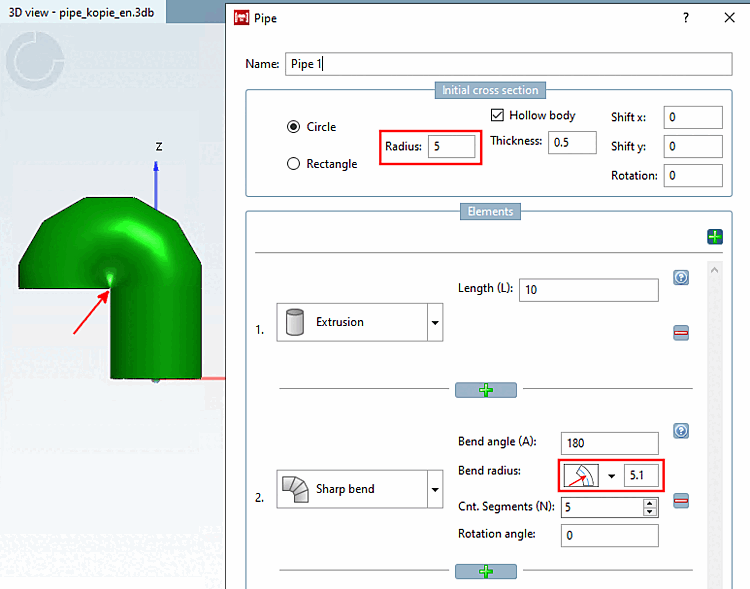

    Raggio di curvatura leggermente superiore al raggio del cerchio

    Figura 7.191. Raggio di curvatura leggermente superiore al raggio del cerchio

    Interruttore per il punto di riferimento del raggio: fare clic sull'icona per passare da una modalità all'altra:

    • raggio interno (Ri) [Inner radius (Ri)]

    • Raggio centrale (RC) [Center radius (Rc)]

    • Raggio esterno (Ro) [Outer radius (Ro)]

  • Numero di segmenti [No. segments]: Il numero di segmenti di tubo utilizzati per approssimare un cerchio. Questo campo non ammette variabili o espressioni.

    [Nota]Nota

    Il valore "0" produce un bordo netto.

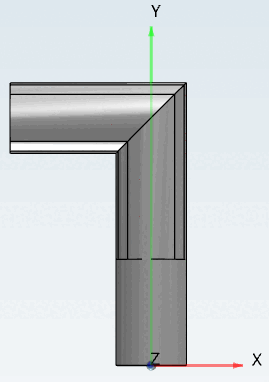

    N. di segmenti (N) [Cnt. Segments (N)]: "0"

    Figura 7.192.  N. di segmenti (N) [Cnt. Segments (N)]: "0"

    I segmenti iniziali e finali sono sempre perpendicolari al tubo di collegamento. Questi due elementi non vengono conteggiati nel numero di segmenti (N) [Cnt. Segments (N)].

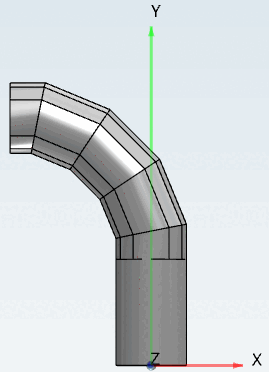

    Numero di segmenti (N) [Cnt. Segments (N)]: "3".

    Figura 7.193.  Numero di segmenti (N) [Cnt. Segments (N)]: "3".

  • Angolo di rotazione [Rotation angle]: specificare l'angolo per l'orientamento del percorso del tubo.

    I valori validi dipendono dal tipo di sezione trasversale. Per il tipo circolare [Circle], tutti i valori sono validi. Per il tipo rettangolare [Rectangle], i valori sono limitati a 0°, 90°, 180° e 270° per motivi di compatibilità verso il basso.

7.6.2.11.2.3.4.  Elemento "Modifica della sezione trasversale" (sweep)

L'elemento di modifica della sezione trasversale [Cross section change] consente di modificare la forma e/o l'orientamento della sezione trasversale. Le sezioni trasversali di ingresso e di uscita saranno quindi diverse. Questo vale per tutti i seguenti elementi.

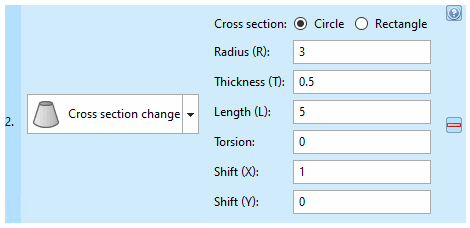

Elemento "Variazione della sezione trasversale [Cross section change]

Figura 7.194. Elemento "Variazione della sezione trasversale [Cross section change]

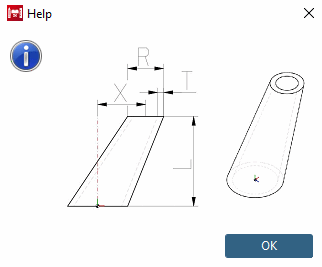

Aiuto su "Cambiamento trasversale [Cross section change]"

Figura 7.195. Aiuto Aiuto su "Cambiamento trasversale [Cross section change]" su "Cambiamento trasversale [Cross section change]"

Esempio:

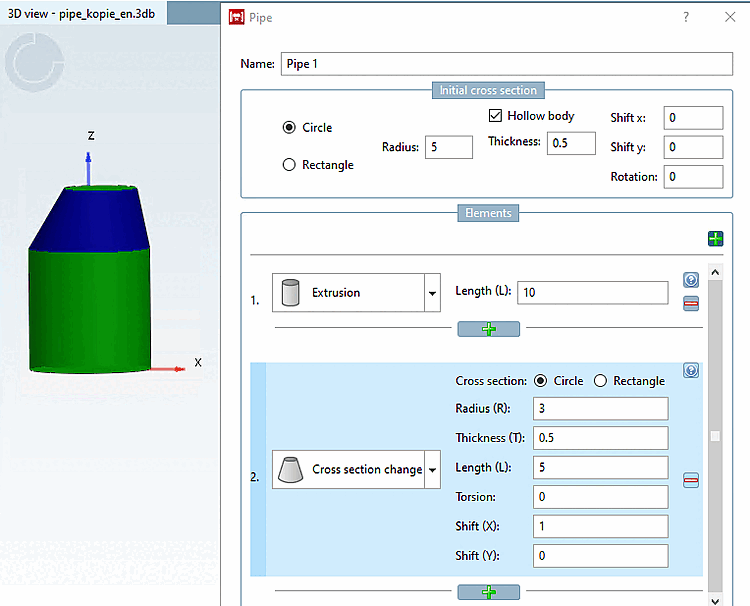

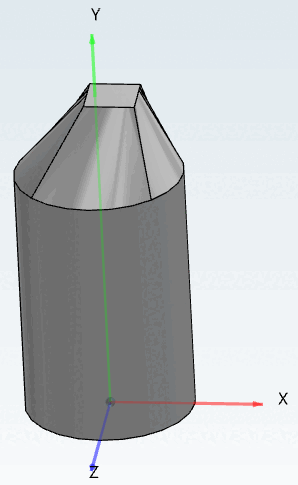

Spazzacamino a sezione circolare

Figura 7.196. Spazzacamino a sezione circolare

Campi di input:

  • Sezione [Cross section]: selezionare il tipo di sezione (cerchio [Circle] / rettangolo [Rectangle] ).

  • Raggio (R) [Radius (R)]: (dimensione della sezione trasversale): Definisce la dimensione della nuova sezione trasversale.

  • Figura 7.169, “ Sezione iniziale [Initial cross section] -> cerchio [Circle]S pessore della parete (T) [Thickness (T)]: attivo solo se l'intero tubo è cavo (vedere ). In caso affermativo, è necessario inserire un valore.

  • Lunghezza (L) [Length (L)]: lunghezza dell'elemento.

  • Torsione [Torsion]: rotazione del piano della sezione trasversale intorno al suo centro. Il valore è limitato a un massimo di 180°. Tuttavia, valori elevati portano a solidi strani. Controllare il risultato nell'anteprima e, in caso di dubbio, dividere l'elemento in 2 elementi, ciascuno con metà della lunghezza e metà della torsione.

    L'esempio seguente mostra le sweep con una sezione trasversale rettangolare.

    Torsione [Torsion] 0°

    Figura 7.197.  Torsione [Torsion]

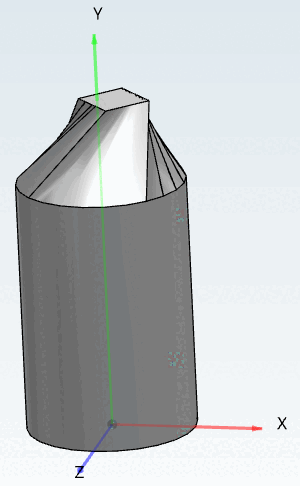

    Torsione a [Torsion] 45°

    Figura 7.198.  Torsione a [Torsion] 45°

  • Spostamento: (Spostamento X [Translation X] / Spostamento Y [Translation Y] ) Inserire i valori corrispondenti per determinare una sezione trasversale decentrata sull'elemento terminale.

7.6.2.11.2.3.5.  Elemento "ramo

L'elemento di ramificazione [Branch] consente di aggiungere rami separati a un tubo. Determinare il numero e la forma degli elementi di ramificazione. In seguito, è possibile aggiungere nuovi tubi a ciascun ramo.

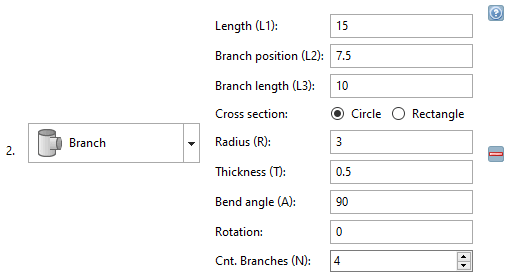

Elemento "ramo [Branch]

Figura 7.199. Elemento "ramo [Branch]

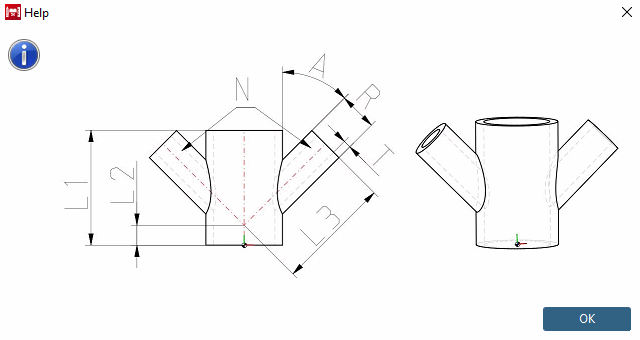

di aiuto per "Diramazione [Branch]"

Figura 7.200.  di aiuto per "Diramazione [Branch]" di aiuto per "Diramazione [Branch]"

Campi di input:

  • Lunghezza (L1) [Length (L1)]: lunghezza del ramo principale.

    [Nota]Nota

    Il valore deve essere almeno pari al diametro dei rami laterali (cioè il doppio del valore di r ).

  • Posizione dei rami (L2) [Branch position (L2)]: Posizione dei rami laterali.

    [Nota]Nota

    Il valore deve essere almeno pari al raggio (r ) dei rami laterali. In questo modo si garantisce che il ramo laterale poggi completamente sul ramo principale.

  • Lunghezza dei rami (L3) [Branch length (L3)]: Lunghezza dei rami laterali.

    [Nota]Nota

    Il valore deve essere almeno la metà del diametro del ramo principale (sezione trasversale di ingresso). Il punto di partenza (invisibile) del ramo laterale è il centro del ramo principale. Se il valore è maggiore del raggio del ramo principale, si assicura che il ramo laterale sporga dal ramo principale.

  • Sezione trasversale [Cross section] (cerchio [Circle] / rettangolo [Rectangle] ): Selezionare il tipo di sezione trasversale dei rami laterali.

  • Determinare il raggio (R) [Radius (R)] e lo spessore della parete (T) [Thickness (T)] dei rami laterali. Il campo di immissione in Spessore parete (T) [Thickness (T)] è attivo solo se l'opzione Sezione cava [Hollow body] è attivata in Sezione iniziale [Initial cross section].

  • Angolo di curvatura (A) [Bend angle (A)]: Rappresenta l'angolo tra il ramo principale e i suoi rami laterali. Per impostazione predefinita, il valore è impostato su "90", che dà luogo a un ramo a forma di "T".

  • Rotazione [Rotation]: determina l'angolo per la direzione del primo ramo laterale (l'impostazione predefinita è 0° e corrisponde alla direzione dell'asse X).

  • Numero di rami (N) [Cnt. Branches (N)]: determina il numero di rami laterali. I rami laterali sono distribuiti equamente intorno al ramo principale. Questo campo non ammette variabili o espressioni.

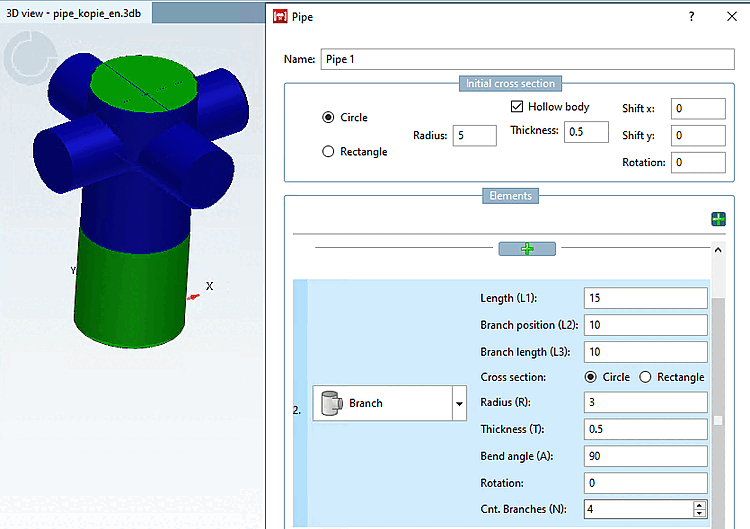

Figura 7.201.

Sezione 7.6.2.11.4, “Comandi del menu contestuale” Le informazioni su come elaborare ulteriormente il tubo nei punti di diramazione sono disponibili in -> Diramazioni.
