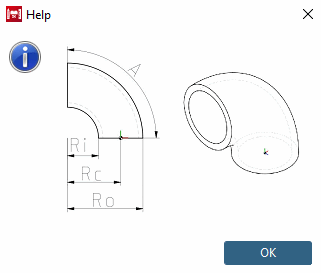

Biegewinkel (A) [Bend angle (A)]: Tragen Sie einen Winkel ein, der beschreibt wie weit das Rohr in diesem Element gebogen sein soll (Ausschnitt aus einem Kreisbogen). Alle Werte zwischen 0° und 360° sind gültig.

Beispiel:

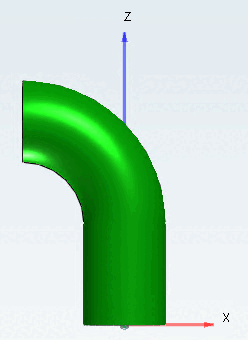

Biegewinkel [Bend angle] 90°

Biegewinkel [Bend angle] 180°

Biegeradius [Bend radius]: Tragen Sie den Kreisradius ein, dem der Rohrverlauf folgt.

Beispiel:

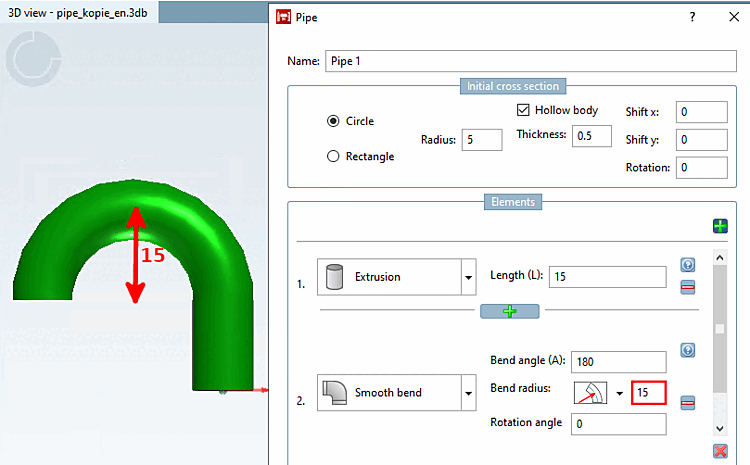

Biegeradius [Bend radius] 15 bei einem Biegewinkel [Bend angle] von 180°

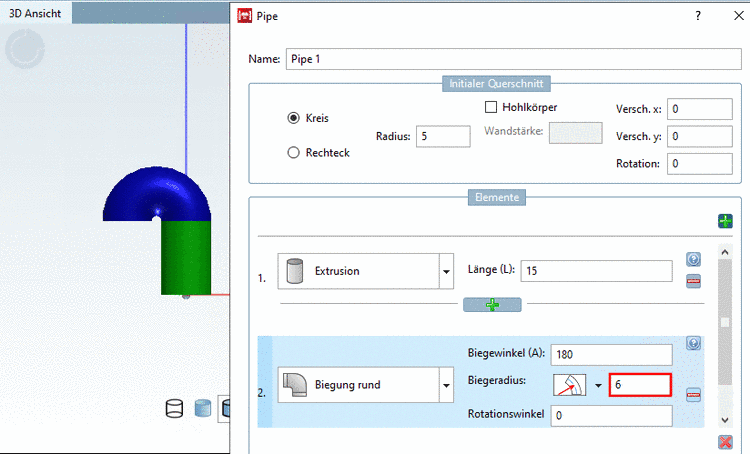

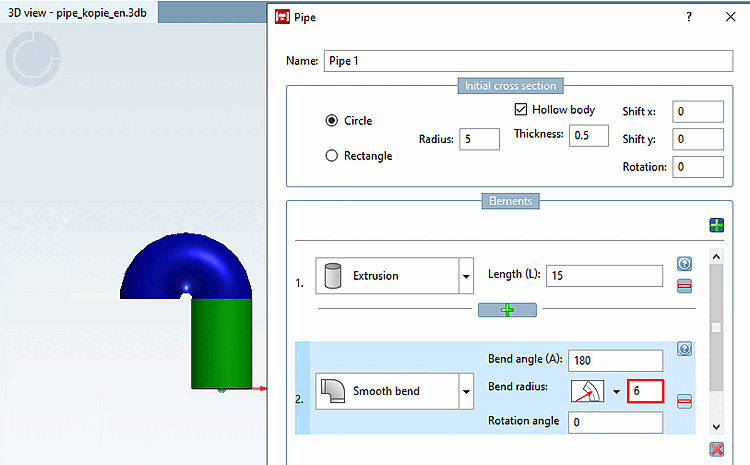

Biegeradius [Bend radius] 6 bei einem Biegewinkel [Bend angle] von 180°

Hinweis Der Radius-Ankerpunkt muss außerhalb der Geometrie sein. Beispiel: Bei Biegemodus Mittenradius (Rc) [Center radius (Rc)] benötigt ein Kreis mit Radius 5 einen Wert größer als 5. Bei rotierten Rechtecken wird es komplizierter, aber die Fehlersuche wird einen Hinweis ausgeben, falls der Radius zu klein ist.

Umschalter für Radiusbezugspunkt: Mit Klick auf den Pfeil öffnen Sie ein Listenfeld und können zwischen verschiedenen Modi umschalten:

Rotationswinkel [Rotation angle]: Geben Sie den Winkel an für die Orientierung des Rohrverlaufs. Jeder Winkel zwischen 0° und 360° ist gültig (360° ist dann wieder gleichbedeutend mit 0°).

Beispiel:

Rotationswinkel [Rotation angle] 0°

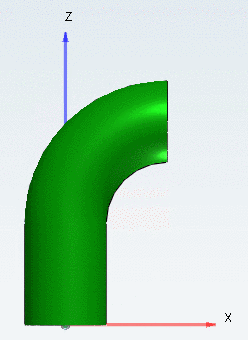

Rotationswinkel [Rotation angle] 180°

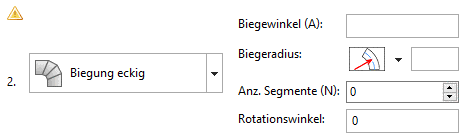

Biegewinkel [Bend angle]: Tragen Sie einen Winkel ein, der beschreibt wie weit das Rohr in diesem Element gebogen sein soll (Ausschnitt aus einem Kreisbogen). Alle Werte zwischen 0° und 360° sind gültig.

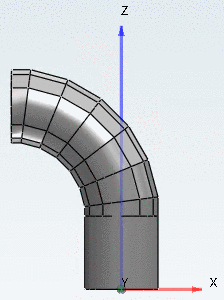

Biegewinkel [Bend angle] 90°

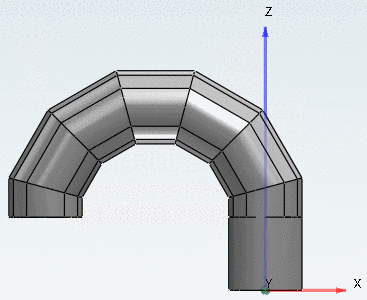

Biegewinkel [Bend angle] 180°

Biegeradius [Bend radius]: Tragen Sie den Kreisradius ein, dem der Rohrverlauf folgt.

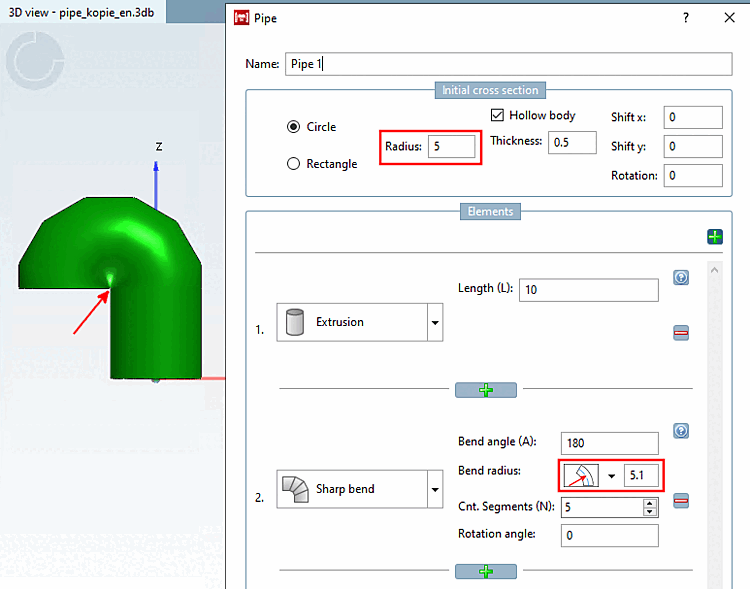

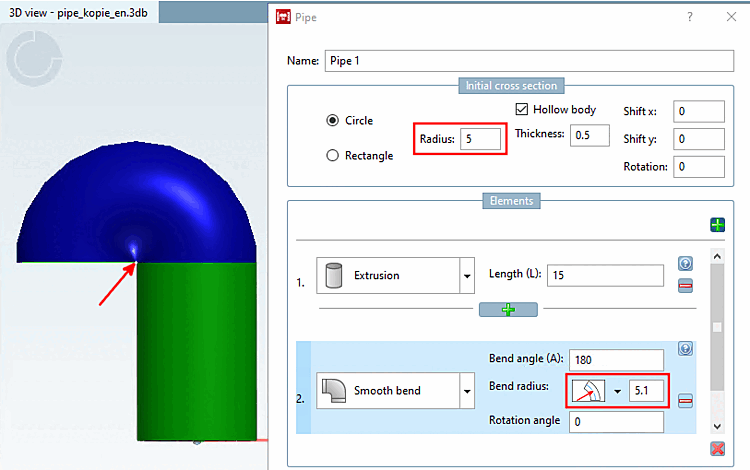

Hinweis Der Radius-Ankerpunkt muss außerhalb der Geometrie sein. Beispiel: Bei Biegemodus Mittenradius (Rc) [Center radius (Rc)] benötigt ein Kreis mit Radius 5 einen Wert größer als 5. Bei rotierten Rechtecken wird es komplizierter, aber die Fehlersuche wird einen Hinweis ausgeben, falls der Radius zu klein ist. Biegeradius etwas größer als Kreisradius

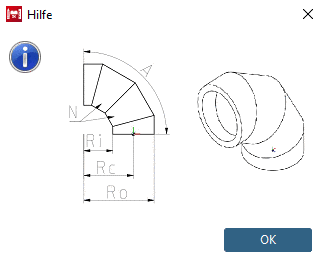

Umschalter für Radiusbezugspunkt: Mit Klick auf das Icon schalten Sie um zwischen verschiedenen Modi:

Anz. Segmente [No. segments]: Die Anzahl der verwendeten Rohrsegmente zur Annäherung an einen Kreis. Dieses Feld erlaubt keine Variablen oder Ausdrücke.

Hinweis Der Wert "0" führt zu einer scharfen Kante. Anz. Segmente (N) [Cnt. Segments (N)]: "0" Das Anfangs- und Endsegment steht immer senkrecht zum Anschlussrohr. Diese beiden Elemente werden unter Anz. Segmente (N) [Cnt. Segments (N)] nicht mitgezählt. Anz. Segmente (N) [Cnt. Segments (N)]: "3"

Rotationswinkel [Rotation angle]: Geben Sie den Winkel an für die Orientierung des Rohrverlaufs.

Gültige Werte sind abhängig vom Querschnittstyp. Bei Typ Kreis [Circle] sind alle Werte gültig. Bei Typ Rechteck [Rectangle] sind die Werte eingeschränkt auf 0°, 90°, 180° und 270° aufgrund der Notwendigkeit der Abwärtskompatibilität.

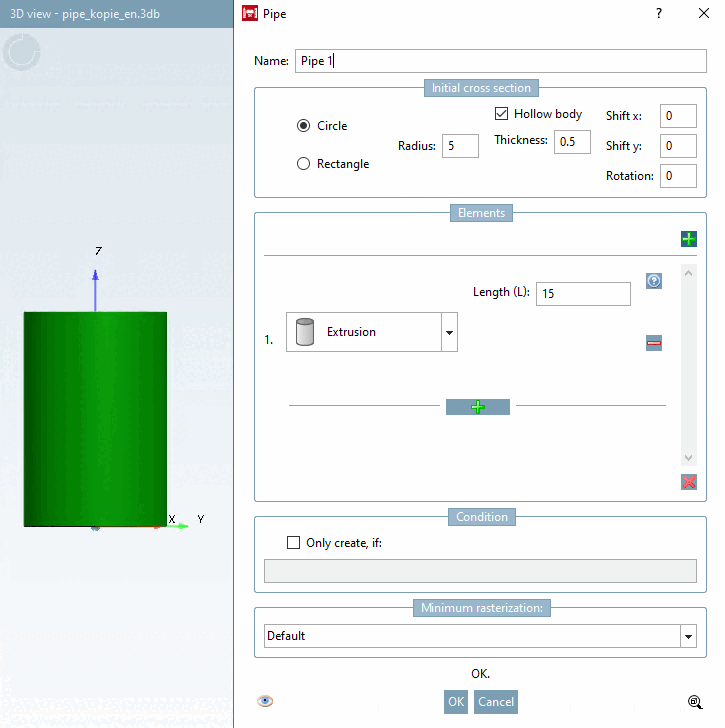

Querschnitt [Cross section]: Wählen Sie den Querschnittstyp (Kreis [Circle] / Rechteck [Rectangle]).

Radius (R): (Querschnittsmaß): Definieren Sie die Größe des neuen Querschnitts.

Wandstärke (T) [Thickness (T)]: Nur aktiv, falls das ganze Rohr hohl ist (siehe Abb. „ Initialer Querschnitt [Initial cross section] -> Kreis [Circle] “). Falls ja, muss ein Wert eingetragen werden.

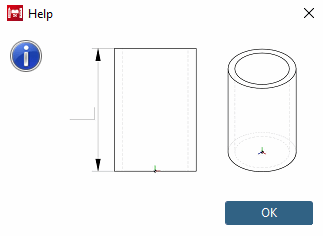

Länge (L) [Length (L)]: Länge des Elements.

Torsion: Rotation der Querschnittsebene um ihren Mittelpunkt. Der Wert ist auf maximal 180° begrenzt. Allerdings führen hohe Werte zu eigenartigen Körpern. Prüfen Sie das Ergebnis in der Vorschau und splitten Sie das Element im Zweifelsfall auf in 2 Elemente mit jeweils halber Länge und halber Torsion.

Das folgende Beispiel zeigt Sweeps mit rechteckigem Querschnitt.

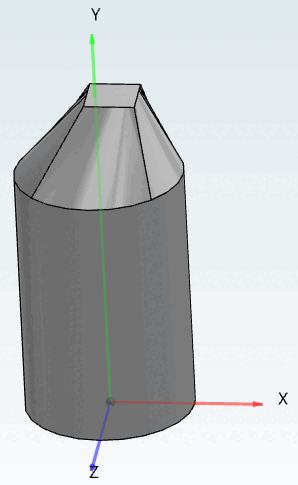

Torsion 0°

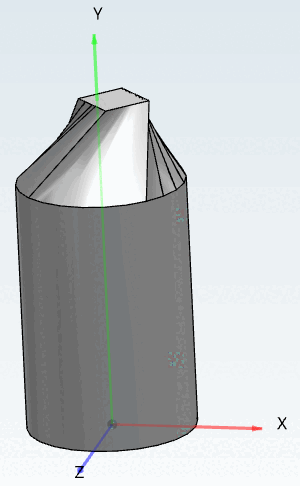

Torsion 45°

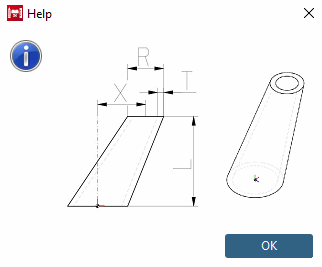

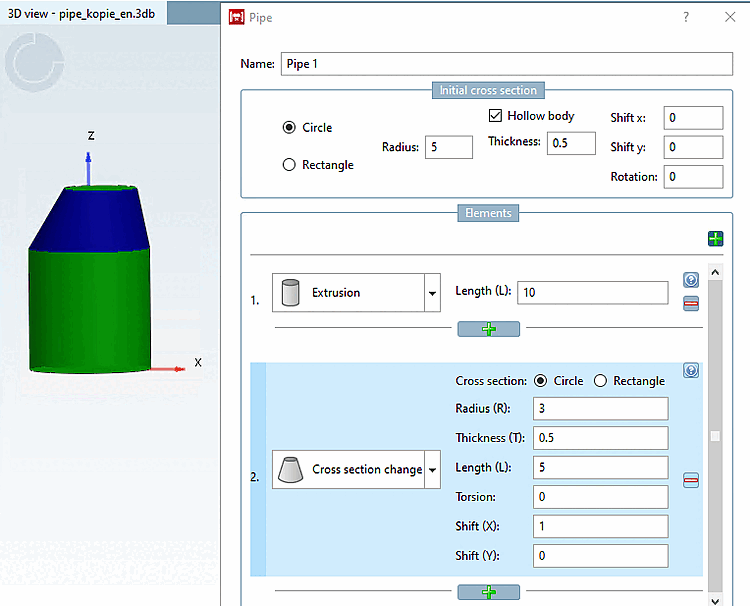

Verschiebung: (Verschiebung X [Translation X] / Verschiebung Y [Translation Y]) Tragen Sie entsprechende Werte ein, um einen außermittigen Querschnitt am End-Element zu bestimmen.

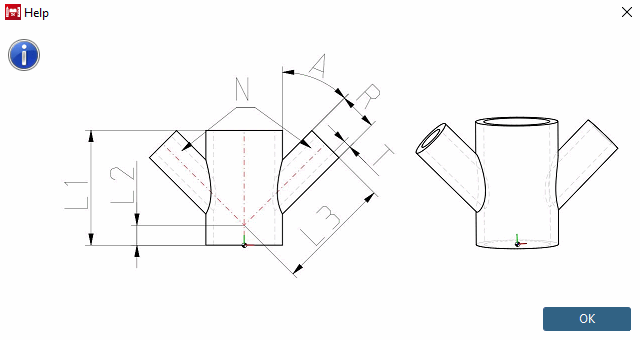

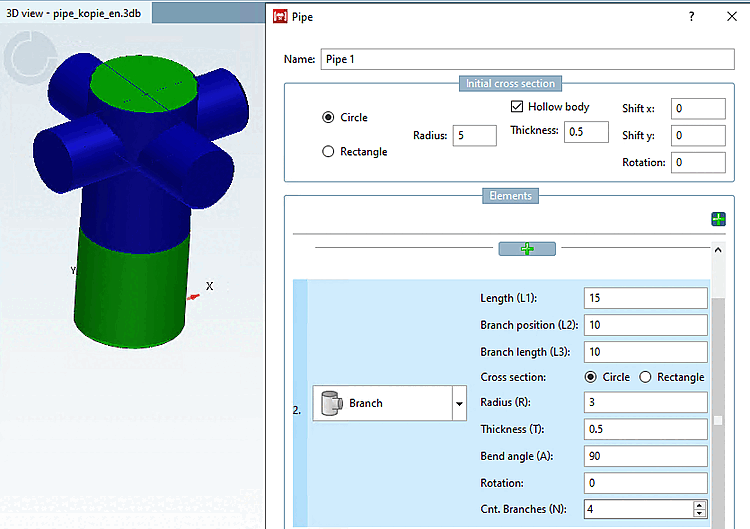

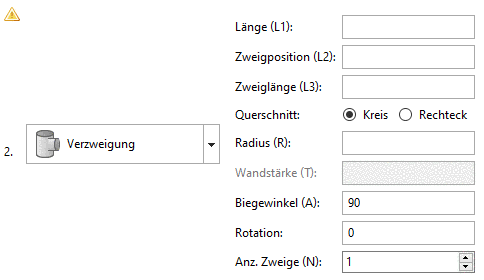

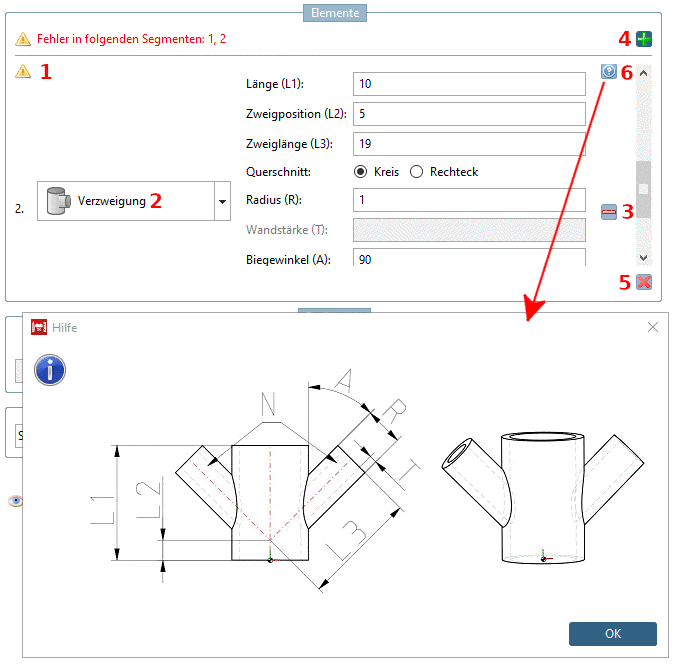

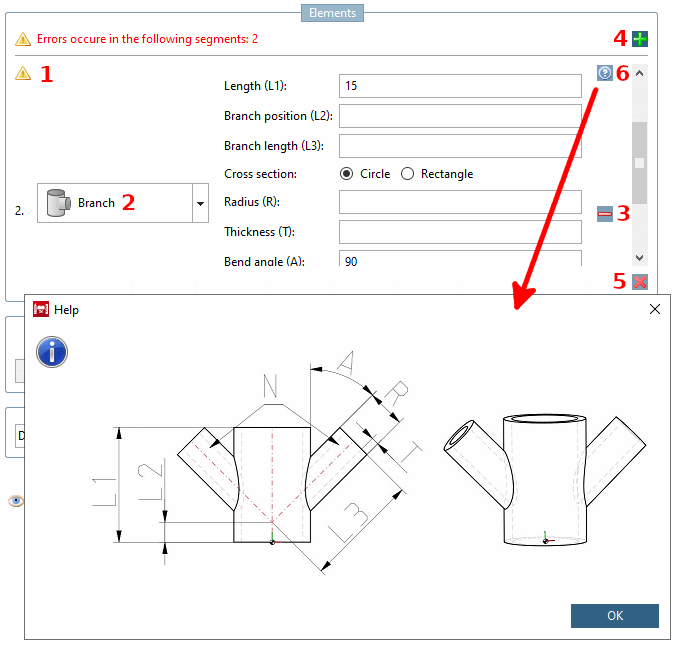

Länge (L1) [Length (L1)]: Länge der Hauptverzweigung.

Hinweis Der Wert sollte wenigstens die Größe des Durchmessers der Seitenäste haben (also das Doppelte von r).

Zweigposition (L2) [Branch position (L2)]: Position der Seitenäste.

Hinweis Der Wert sollte wenigstens die Größe des Radius (r) der Seitenäste haben. So ist sichergestellt, dass der Seitenzweig vollständig auf dem Hauptast aufsitzt.

Zweiglänge (L3) [Branch length (L3)]: Länge der Seitenäste.

Hinweis Der Wert sollte wenigstens die halbe Größe des Durchmessers des Hauptastes (Eingangs-Querschnitt) haben. (Nicht sichtbarer) Startpunkt des Seitenastes ist das Zentrum des Hauptastes. Ist der Wert größer als der Radius des Hauptastes, ist sichergestellt, dass der Seitenzweig aus dem Hauptzweig herausragt.

Querschnitt [Cross section] (Kreis [Circle] / Rechteck [Rectangle]): Wählen Sie den Querschnittstyp der Seitenäste.

Bestimmen Sie Radius (R) und Wandstärke (T) [Thickness (T)] der Seitenäste. Das Eingabefeld unter Wandstärke (T) [Thickness (T)] ist nur aktiv, wenn unter Initialer Querschnitt [Initial cross section] die Option Hohlkörper [Hollow body] aktiviert ist.

Biegewinkel (A) [Bend angle (A)]: Repräsentiert den Winkel zwischen Hauptast und seinen Seitenästen. Per Default ist der Wert auf "90" gesetzt, was zu einer T-förmigen Verzweigung führt.

Rotation: Bestimmt den Winkel für die Richtung des ersten Seitenastes. (Default 0° entspricht der Richtung der X-Achse.)

Anz. Zweige (N) [Cnt. Branches (N)]: Bestimmt die Anzahl der Seitenäste. Die Seitenäste werden gleich um den Hauptast herum verteilt. Dieses Feld erlaubt keine Variablen oder Ausdrücke.
