Les corps et assemblages rigides sont créés au niveau de l'assemblage à partir d'instances de corps volumiques dans des composants d'assemblage ou des contraintes d'assemblage.

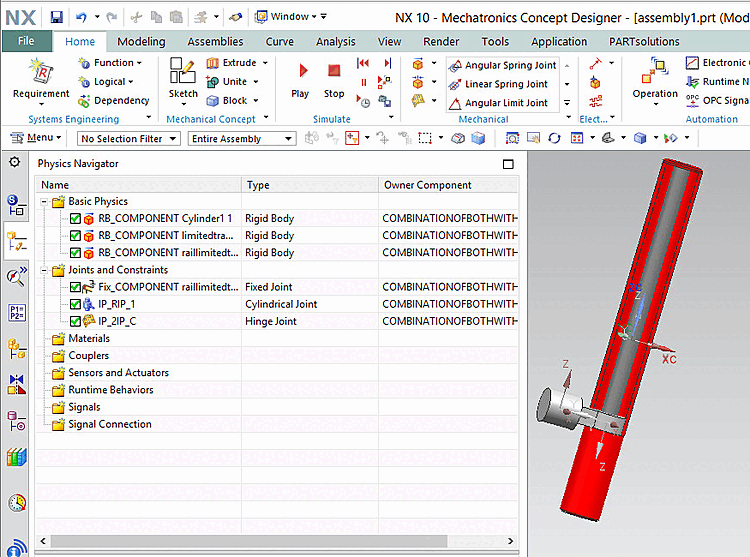

La fonctionnalité correspondante se trouve dans l'onglet Navigateur physique.

En haut se trouvent les Rigid Bodies, en bas les connexions. Si l'on clique en bas sur une connexion, les deux parties qui y sont reliées sont marquées en rouge en haut.

Le nom des corps rigides est l'identifiant de journal de sa source de composants.

Il existe 3 types de liens et de contraintes:

Limitations des connexions

Pour les articulations à charnières et les articulations cylindriques, il est possible de fixer des limites qui définissent un cadre de mouvement acceptable pour les assemblages.

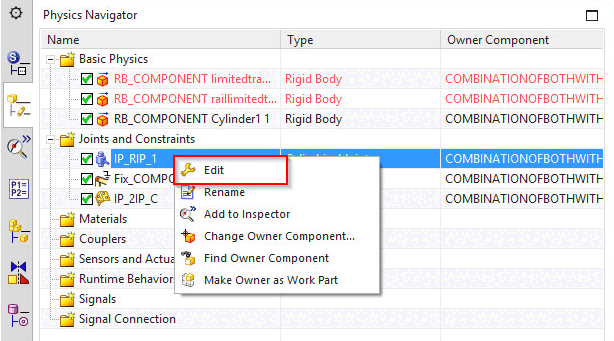

Dans le menu contextuel, sous Connexions et contraintes, vous trouverez la commande de menu contextuel Modifier.

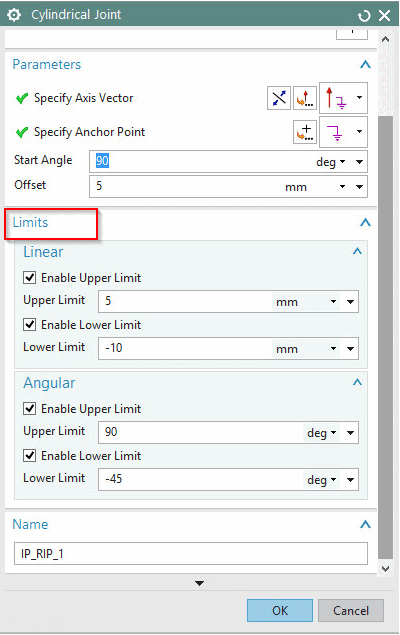

-> La boîte de dialogue correspondante apparaît avec une zone de dialogue Délimitations.

Les limites linéaires sont basées sur des translate mates. Les limitations angulaires sont basées sur rotate mates.^{[9] [10]}

	Remarque
	Les Mate limits sont implémentées en tant que Joint limits et sont disponibles à partir de NX10.

Placement sur les couches

Les connexions sont placées par défaut sur la couche 33.

Voir ifugnx.cfg

layer_12=joints:33:4

La clé et la valeur de la clé ont la structure suivante :

Layer_IND=nom_de_l'élément : numéro_de_la_couche:état_de_la_couche : catégorie

Convention de nommage pour les connexions

Si l’icône Portname (Portname Variable) est fourni dans ifugnx.cfg , puis Ceci est également utilisé pour le composé correspondant, sinon le nom des points de connexion les noms des deux Assemblage des pièces créées.

Conditions préalables

Afin de dans le Mechatronics Concept Designer doit être sous $CADENAS_SETUP/ifugnx.cfg, la clé EnableMCD Défini sur 1 (0 par défaut).

De plus, la licence NX correspondante "mcd_core" doit être accessible pour cela.
