3.6.3.3. Limitazioni delle connessioni (MCD)

I corpi rigidi e le connessioni vengono creati a livello di assieme dalle istanze solide dei componenti dell'assieme o dai vincoli dell'assieme.

La funzionalità corrispondente si trova nella scheda Physics navigator.

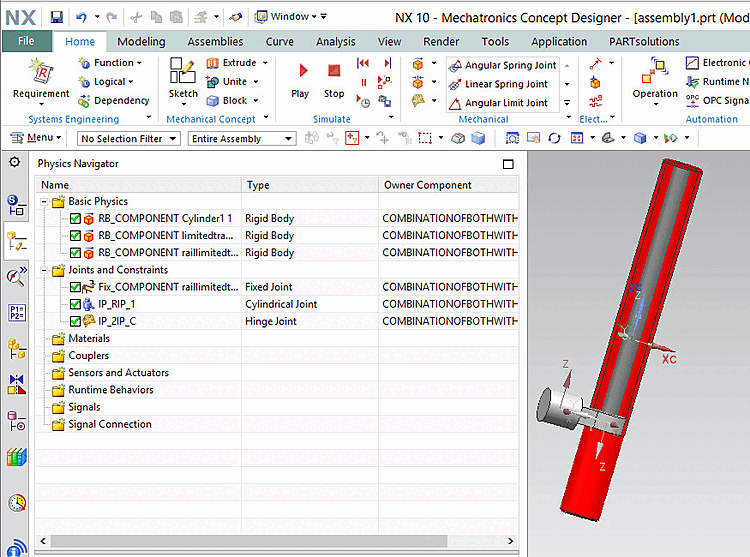

Figura 3.202.

I corpi rigidi sono in alto, le connessioni in basso. Se si fa clic su una connessione in basso, le due parti ad essa collegate sono evidenziate in rosso in alto.

Il nome del corpo rigido è l'identificatore del diario della sua origine componente.

Esistono 3 tipi di connessioni e vincoli:

  • Collegamento fisso: creato da compagni fissi

    Se il componente non ha vincoli, vengono create connessioni fisse. Queste connessioni rendono immobile il componente collegato, come nel caso delle connessioni fisse.

  • Giunto a cerniera: creato da compagni di rotazione

    La libertà di movimento solo lungo gli accoppiamenti RotateZ si traduce in giunti a cerniera.

  • Giunto cilindrico: creato dagli accoppiamenti di rotazione e traslazione

    La libertà di movimento lungo gli assi TranslateZ e (opzionalmente) lungo gli assi RotateZ si traduce in giunti cilindrici.

Limiti delle connessioni

Per i giunti a cerniera e i giunti cilindrici, è possibile impostare dei limiti che definiscono un intervallo di movimento accettabile per i giunti.

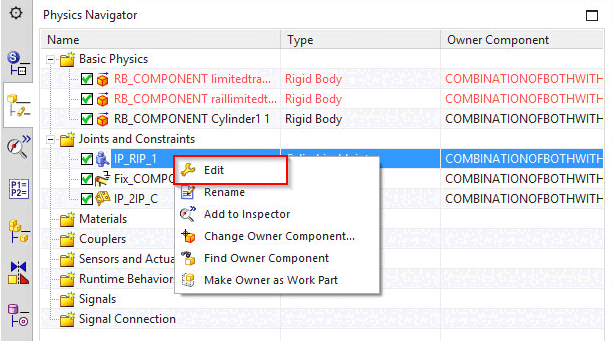

Nel menu contestuale, alla voce Connessioni e vincoli, si trova il comando Modifica del menu contestuale.

Figura 3.203.

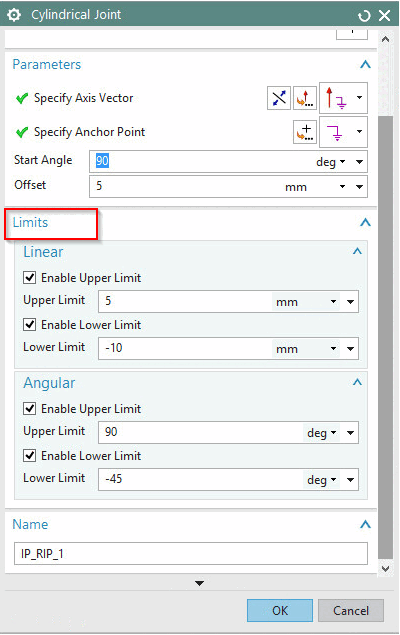

-> Viene visualizzata la finestra di dialogo corrispondente con un'area di dialogo Limiti.

I limiti lineari si basano sugli accoppiamenti di traslazione. I limiti angolari si basano sugli accoppiamenti di rotazione.[9] [10]

Figura 3.204.

[Nota]Nota

I limiti di accoppiamento sono implementati come limiti congiunti e sono disponibili a partire da NX10.

Posizionamento sul livello

Per impostazione predefinita, le connessioni sono memorizzate sul livello 33.

Vedere ifugnx.cfg

layer_12=joints:33:4

La chiave e il valore della chiave hanno la seguente struttura:

Layer_IND=nome_elemento : numero_di_strato:stato_di_strato : categoria

Convenzione di denominazione per le connessioni

Se il Portname (Portname Variable) viene fornito in ifugnx.cfg , quindi questo viene utilizzato anche per il composto corrispondente, altrimenti il nome dai nomi dei punti di connessione dei due Connessione di parti create.

Prerequisiti

Al fine di funzionalità nel Concept Designer meccatronico deve essere in $CADENAS_SETUP/ifugnx.cfg, la chiave EnableMCD impostato su 1 (il valore predefinito è 0).

A questo scopo deve essere accessibile anche la corrispondente licenza NX "mcd_core".



[9] È necessario impostare una connessione fissa in modo che la parte non "voli via" durante la simulazione.

[10] I limiti sono ricavati dai limiti degli accoppiamenti.
