Chapitre 2. Formation - Création d'un écrou à chapeau
2.9.  Fournir des vues de cotes
Précédent  Suivant

2.9.  Fournir des vues de cotes

Les vues de cotation [Dimensioning views] sont intégrées au projet sous forme de fichiers pra dans PARTproject et sont affichées ultérieurement dans PARTdataManager, dans la fenêtre de docking Données techniques [Technical details] ou dans les infobulles des images d'aperçu.

[Remarque]Remarque

Pour l’exemple de formation, $CADENAS_DATA/23d-libs/training/beginner/solutions/cap_nut/cap_nut.prj les fichiers *.pra « cap_nut_top » et « cap_nut_side ».

Pour des informations détaillées sur la création de fichiers *.pra, voir Section 5.11.2, «  Créer et importer/convertir des vues de cotes en externe  » in eCATALOG 3Dfindit.

  1. Copiez les fichiers pra de .../beginner/solutions/cap_nut à .../xy (celui que vous avez choisi Annuaire pour la création du projet).

  2. Cliquez sur le nom du fichier de projet cap_nut.prj.

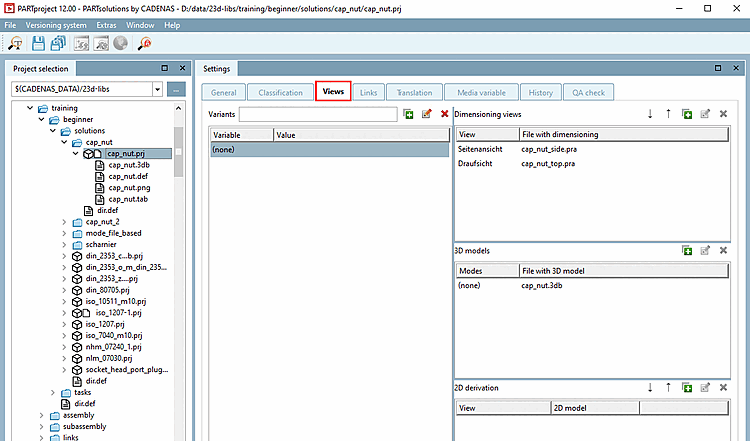

  3. Dans l'onglet Paramètres [Settings], ouvrez la page Vues [Views].

  4. Sous Vues de cotation [Dimensioning views], cliquez d'abord dans le champ Vue [View] et sélectionnez la vue correspondante, puis dans le champ Fichier avec cotation [File with dimensioning] pour définir le fichier 2D correspondant (*.pra).

  5. Répétez l’opération pour tout ce qui est nécessaire Fichiers. Pour créer de nouvelles lignes, cliquez sur le bouton Nouvelle [New] .

    -> Les vues de cotation [Dimensioning views] font désormais partie du projet.

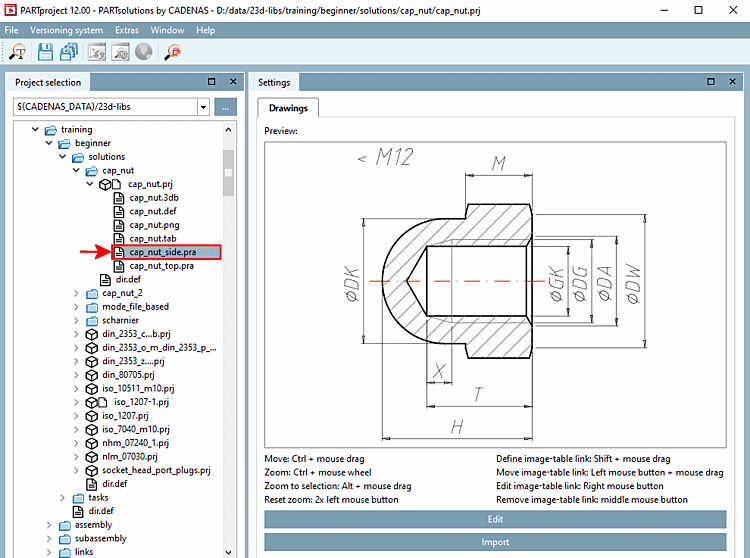

    Dès que vous cliquez sur l'une des vues (ici la vue latérale), le fichier image [Picture file] correspondant apparaît sous forme d' aperçu [Preview].

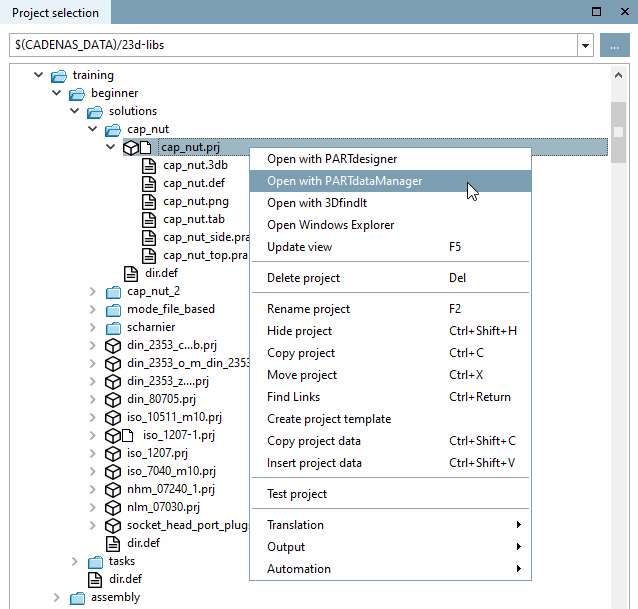

  6. Dans PARTproject, cliquer sur Ouvrir avec PARTdataManager [Open with PARTdataManager] dans le menu contextuel du projet souhaité.

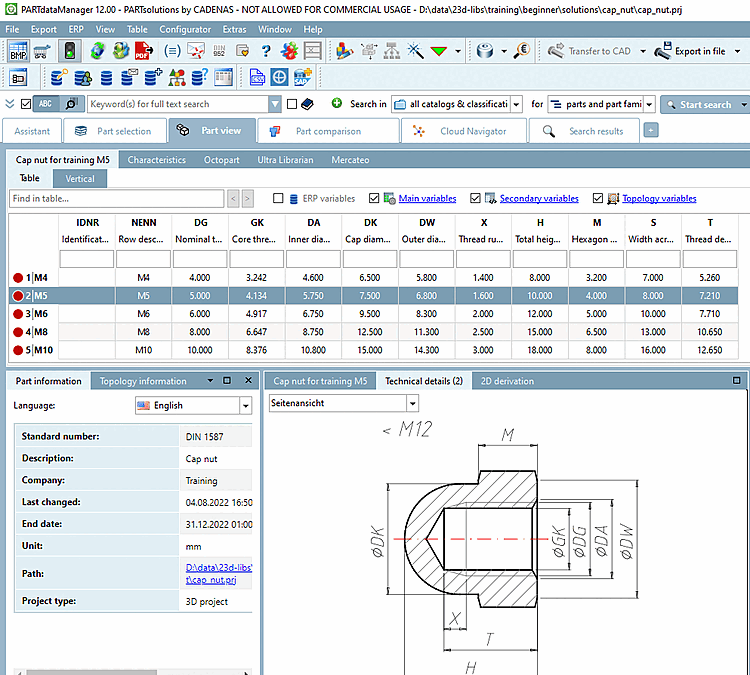

    Dans le PARTdataManager, dans la zone de docking Données techniques [Technical details], vous trouverez les vues 2D insérées et cotées en conséquence de l'écrou borgne.

    Données techniques [Technical details]

    Données techniques [Technical details]

Alternativement ou en plus, les vues de cotes peuvent être mises à disposition sous forme de fichier 3db ou tif :

  • *.3db

    Avec PARTdesigner, vous pouvez créer des vues de cotation [Dimensioning views] à partir de vues standard, générer le texte de cotation selon différentes spécifications et mettre à disposition différentes versions supplémentaires pour le PARTdataManager.

    Vous trouverez des détails à ce sujet dans les Section 5.11.1, «  Créer des vues de cotation avec PARTdesigner  » in eCATALOG 3Dfindit.

  • *.tif

    Les fichiers *.tif peuvent par exemple être créés à partir de catalogues papier par numérisation.

    Pour plus de détails, voir Fichiers *.tif.
