2.9. Bemaßungsansichten bereitstellen

Bemaßungsansichten [Dimensioning views] werden in Form von pra-Dateien in PARTproject in das Projekt eingebunden und später im PARTdataManager, im Dockingfenster Technische Angaben [Technical details] oder in Tooltips von Vorschaubildern angezeigt.

[Hinweis]Hinweis

Für das Schulungsbeispiel wurden unter $CADENAS_DATA/23d-libs/training/beginner/solutions/cap_nut/cap_nut.prj die *.pra-Dateien "cap_nut_top" und "cap_nut_side" hinterlegt.

Detaillierte Informationen zum Erstellen von *.pra-Dateien finden Sie unter Abschnitt 5.11.2, „ Bemaßungsansichten extern erstellen und importieren/konvertieren “ in eCATALOG 3Dfindit.

  1. Kopieren Sie die pra-Dateien von .../beginner/solutions/cap_nut nach .../xy (das von Ihnen gewählte Verzeichnis zur Anlage des Projekts).

  2. Klicken Sie auf den Namen der Projektdatei cap_nut.prj.

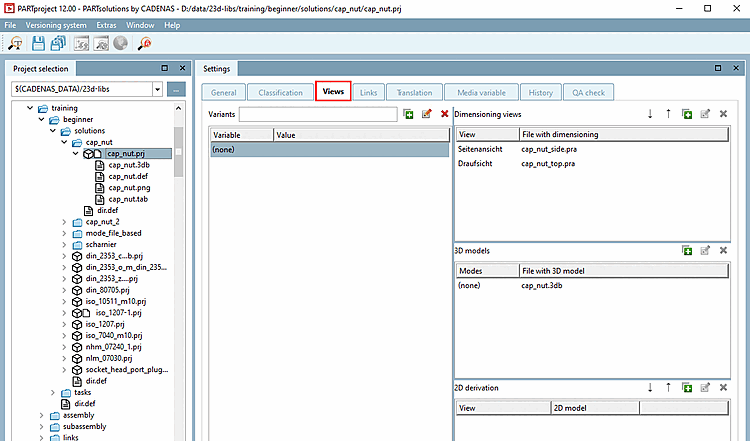

  3. Öffnen Sie auf der Registerseite Einstellungen [Settings] die Registerseite Ansichten [Views].

  4. Unter Bemaßungsansichten [Dimensioning views] klicken Sie zuerst ins Feld Ansicht [View] und wählen die entsprechende Ansicht, dann ins Feld Datei mit Bemaßung [File with dimensioning], um die zugehörige 2D-Datei (*.pra) festzulegen.

  5. Wiederholen Sie dies für alle benötigten Dateien. Um neue Zeilen anzulegen, klicken Sie auf den Button Neu [New] .

    -> Die Bemaßungsansichten [Dimensioning views] sind nun Teil des Projekts.

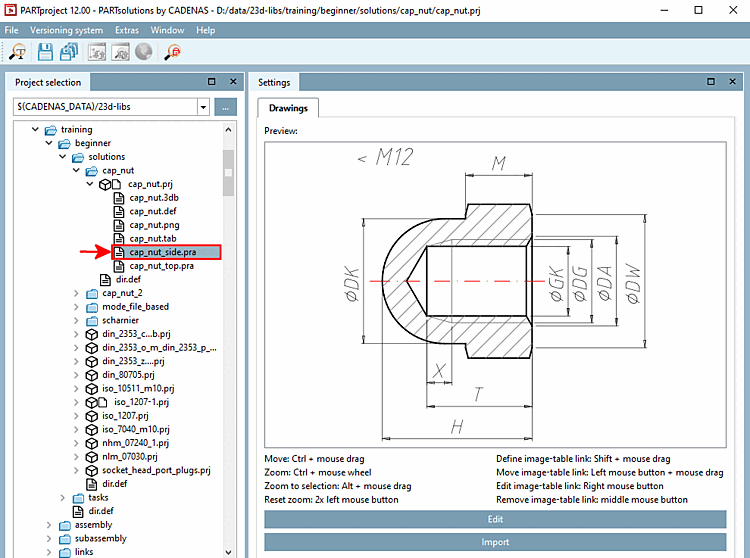

    Sobald Sie eine der Ansichten (hier die Seitenansicht) anklicken, erscheint die entsprechende Bilddatei [Picture file] als Vorschau [Preview].

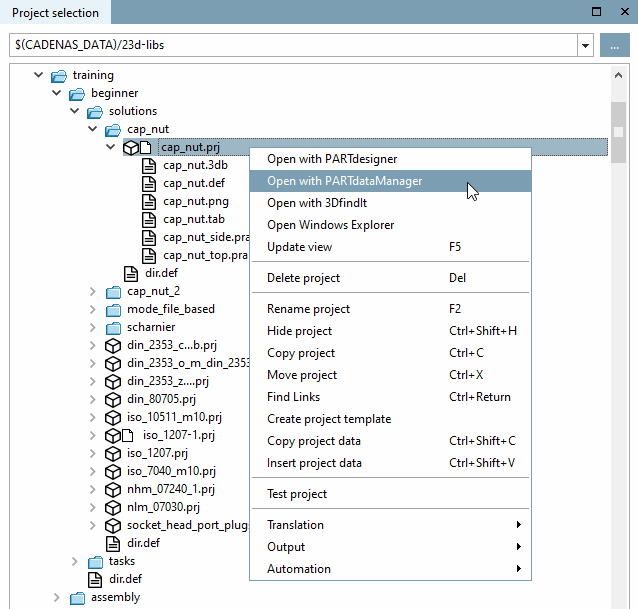

  6. Klicken Sie in PARTproject, im Kontextmenü des gewünschten Projekts auf Mit PARTdataManager öffnen [Open with PARTdataManager].

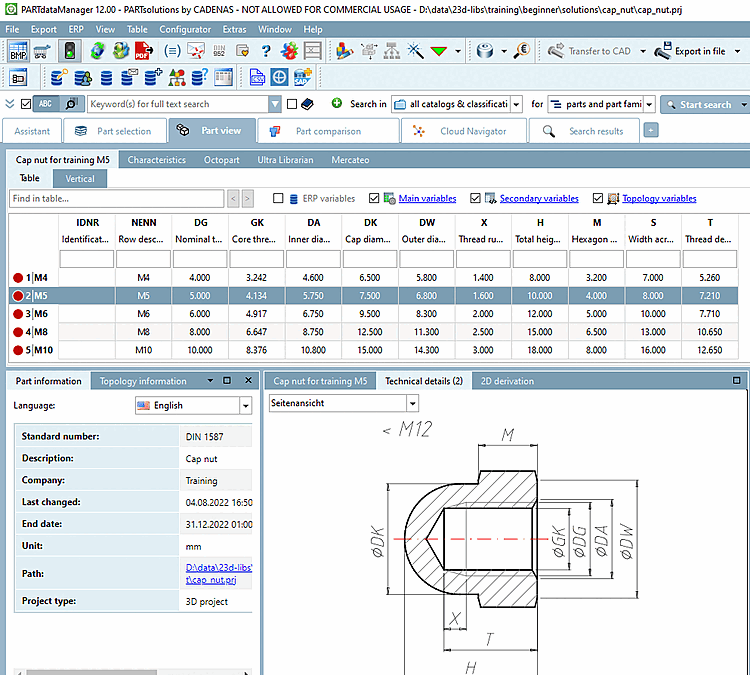

    Im PARTdataManager, im Dockingbereich Technische Angaben [Technical details] finden Sie die eingefügten und entsprechend bemaßten 2D-Ansichten der Hutmutter.

    Technische Angaben [Technical details]

    Technische Angaben [Technical details]

Alternativ oder zusätzlich können Bemaßungsansichten auch als 3db- oder tif-Datei bereitgestellt werden:

  • *.3db

    Mit PARTdesigner können Sie aus Standardansichten Bemaßungsansichten [Dimensioning views] erstellen, den Bemaßungs-Text nach verschiedenen Vorgaben generieren und verschiedene zusätzliche Versionen für den PARTdataManager verfügbar machen.

    Details hierzu finden Sie unter Abschnitt 5.11.1, „ Bemaßungsansichten mit PARTdesigner erstellen “ in eCATALOG 3Dfindit.

  • *.tif

    *.tif-Dateien können beispielsweise aus Papierkatalogen mittels Scannen erstellt werden.

    Details hierzu finden Sie unter *.tif-Dateien.
