2.9.  Fornire viste di dimensionamento

Le viste di quotatura [Dimensioning views] vengono integrate nel progetto sotto forma di file pra in PARTproject e successivamente visualizzate nel PARTdataManager, nella finestra di aggancio Dati tecnici [Technical details] o nei tooltip delle immagini di anteprima.

[Nota]Nota

Per l'esempio di addestramento, $CADENAS_DATA/23d-libs/training/beginner/solutions/cap_nut/cap_nut.prj i file *.pra "cap_nut_top" e "cap_nut_side".

Informazioni dettagliate sulla creazione di file *.pra sono disponibili in Sezione 5.11.2, “ Creare e importare/convertire viste di quotatura esternamente ” in eCATALOGsolutions - Manuale.

  1. Copia i file pra di .../beginner/solutions/cap_nut a .../xy (quello che hai scelto Directory per la creazione del progetto).

  2. Fate clic sul nome del file di progetto cap_nut.prj.

  3. Nella pagina della scheda Impostazioni [Settings], aprire la pagina della scheda Visualizzazioni [Views].

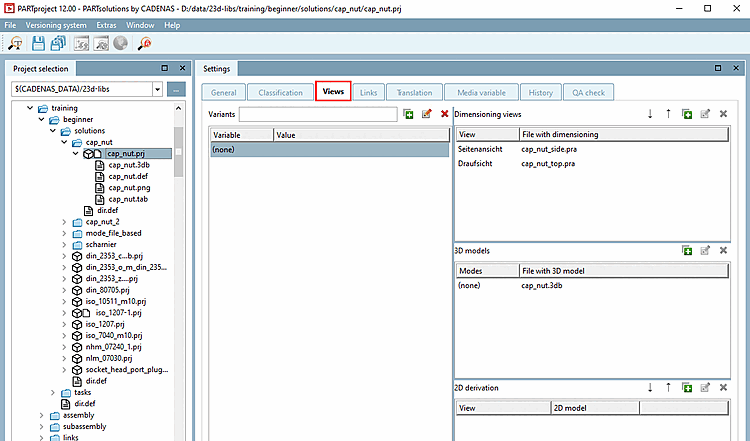

    Figura 2.56.

  4. In Viste di quotatura [Dimensioning views], fare clic prima sul campo Vista [View] e selezionare la vista corrispondente, quindi sul campo File con quotatura [File with dimensioning] per specificare il file 2D associato (*.pra).

  5. Ripetere per tutto il necessario file. Per creare nuove righe, clicca sul pulsante Nuovo [New] .

    -> Le viste di quotatura [Dimensioning views] fanno ora parte del progetto.

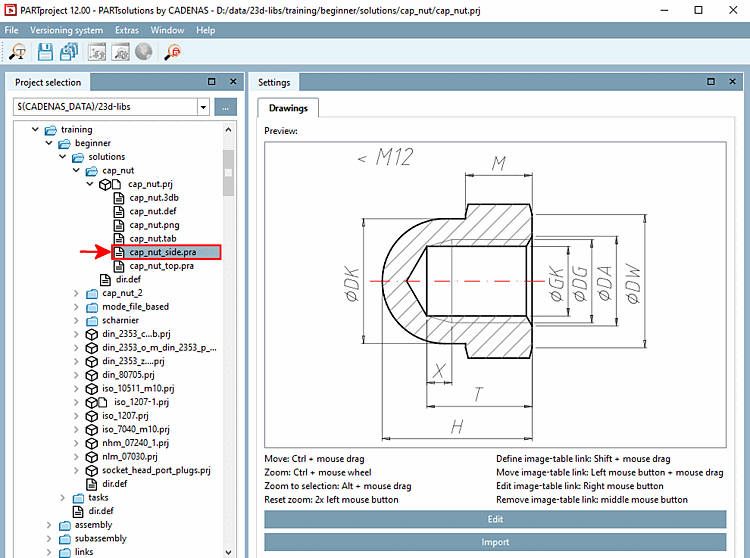

    Non appena si fa clic su una delle viste (qui la vista laterale), il file immagine [Picture file] corrispondente appare come anteprima [Preview].

    Figura 2.57.

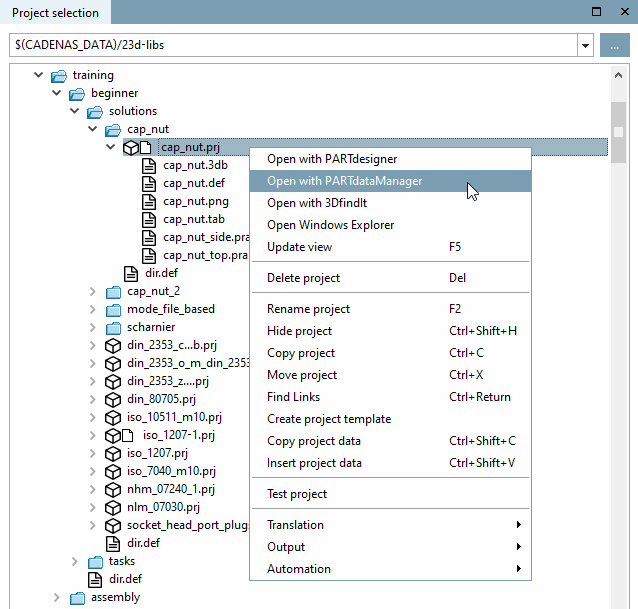

  6. In PARTproject, fare clic su Apri con PARTdataManager [Open with PARTdataManager] nel menu contestuale del progetto desiderato.

    Figura 2.58.

    Nel PARTdataManager, nell'area di aggancio Dati tecnici [Technical details], si trovano le viste 2D del dado a calotta inserite e dimensionate in modo corrispondente.

    Specifiche tecniche [Technical details]

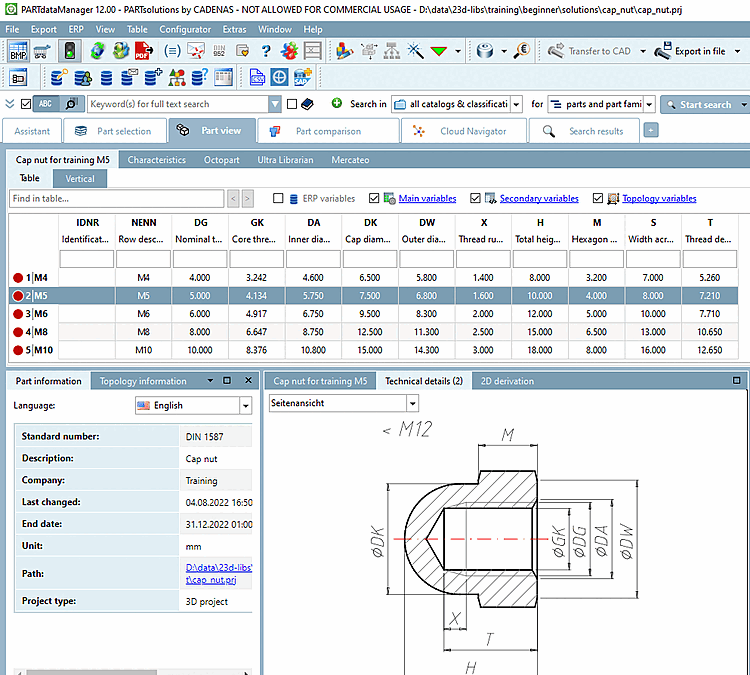

    Figura 2.59.  Specifiche tecniche [Technical details]

In alternativa o in aggiunta, le viste di quotatura possono essere fornite anche come file 3db o tif:

  • *.3db

    Con PARTdesigner è possibile creare viste di quotatura [Dimensioning views] da viste standard, generare il testo di quotatura secondo varie specifiche e rendere disponibili varie versioni aggiuntive per il PARTdataManager.

    I dettagli sono riportati nella sezione Sezione 5.11.1, “ Creare viste di quotatura con PARTdesigner ” in eCATALOGsolutions - Manuale.

  • *.tif

    I file *.tif possono essere creati da cataloghi cartacei, ad esempio tramite scansione.

    I dettagli sono riportati nella sezione File *.tif.
