1.10.1.3.1.10.  Modifier les tableaux en mode batch: Insérer une esquisse

En particulier pour les projets avec de nombreux 3dbs ou des points d'attache toujours nécessaires, certains sketches sont utilisés plusieurs fois, ce qui est très fastidieux à copier. La copie de sketches par lots est beaucoup plus simple et permet de gagner du temps.

La fonction Modifier les tableaux en traitement par lots [Edit tables in batch run], option Insérer [Insert sketch] une esquisse, permet d'ajouter une esquisse sélectionnée dans tous les projets et, à chaque fois, dans tous les 3dbs.

Le nouveau sketch est ajouté à l' historique 3D [3D History] avec un numéro séquentiel.

  1. Enregistrez le sketch à copier (fichier *.hsk) à l'endroit de votre choix.

  2. Ouvrez au-dessus du même projet (pour y copier dans tous les 3dbs), d'un autre projet ou d'un répertoire la commande de menu contextuel Automatisation [Automation] -> Modifier le projet en traitement par lots [Edit project in batch mode].

    -> La boîte de dialogue Modifier les tableaux en traitement par lots [Edit tables in batch run] s'ouvre.

  3. Dans la zone de liste supérieure, sélectionnez Insérer une esquisse [Insert sketch].

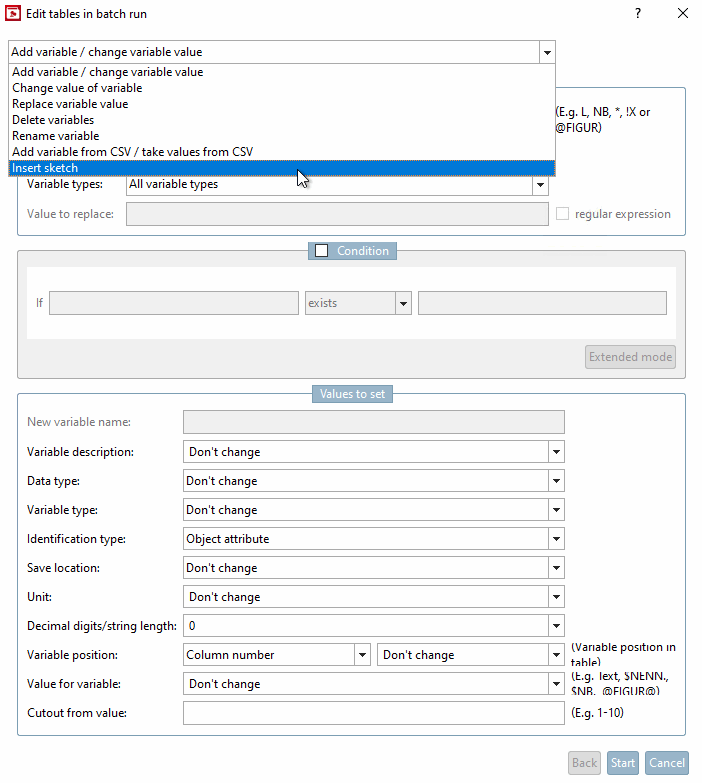

    Insérer un sketch [Insert sketch]

    Insérer un sketch [Insert sketch]

  4. Choisir l'esquisse [Select sketch]: Cliquez sur le bouton Ouvrir [Open file] le fichier et indiquez le chemin d'accès au fichier de l'esquisse.

    Nom du plan [Plane name]: Saisir le nom du plan sur lequel l'esquisse doit être insérée.

    Si le plan n'existe pas [If plane does not exist]: Sélectionnez soit l'option Ne pas insérer l'esquisse [Do not add sketch], soit un plan spécifique.

    Boîte de dialogue "Modifier les tableaux en traitement par lots [Edit tables in batch run]

    Boîte de dialogue "Modifier les tableaux en traitement par lots [Edit tables in batch run]

  5. Cliquez sur Démarrer [Start].

    -> Le sketch est inséré dans tous les 3dbs de chaque projet souhaité.

    [Important]Important

    Les doublons de points d'attache sont listés dans le message émis.

    CP Le nom (xy) n'est pas unique

    CP Le nom (xy) n'est pas unique

    Les doublons sont autorisés si un seul point d'attache est actif. Assurez-vous toutefois de cela !
