1.10.1.3.1.10. Tabellen im Batchlauf bearbeiten: Sketch einfügen

Insbesondere bei Projekten mit vielen 3dbs oder immer wieder benötigten Anfügepunkten werden bestimmte Sketche mehrfach verwendet, wobei Kopieren sehr aufwendig ist. Viel einfacher und zeitsparender ist das Kopieren von Sketchen per Batchlauf.

Mit der Funktion Tabellen im Batchlauf bearbeiten [Edit tables in batch run], Option Sketch einfügen [Insert sketch] wird ein ausgewählter Sketch in allen Projekten und dort jeweils in allen 3dbs zugefügt.

Der neue Sketch wird mit fortlaufender Nummer in der 3D Historie [3D History] angehängt.

  1. Speichern Sie den zu kopierenden Sketch (*.hsk-Datei) an beliebiger Stelle ab.

  2. Öffnen Sie über demselben Projekt (um dort in alle 3dbs zu kopieren), einem anderen Projekt oder einem Verzeichnis den Kontextmenübefehl Automatisierung [Automation] -> Projekt im Batchlauf bearbeiten [Edit project in batch mode].

    -> Das Dialogfenster Tabellen im Batchlauf bearbeiten [Edit tables in batch run] wird geöffnet.

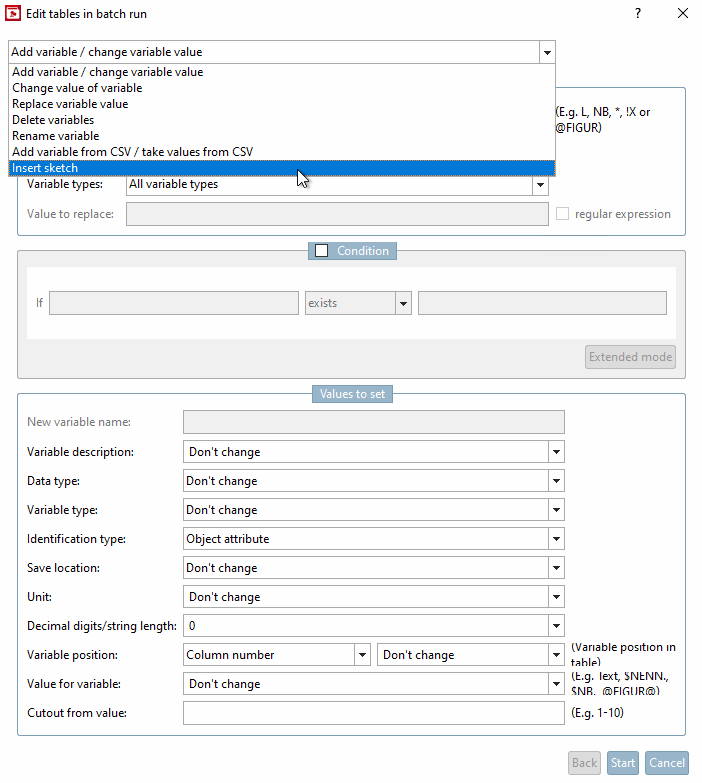

  3. Wählen Sie im obersten Listenfeld die Option Sketch einfügen [Insert sketch].

    Sketch einfügen [Insert sketch]

    Sketch einfügen [Insert sketch]

  4. Sketch wählen [Select sketch]: Klicken Sie auf den Button Datei öffnen [Open file] und geben Sie den Pfad zur Sketchdatei an.

    Ebenenname [Plane name]: Tragen Sie den Ebenennamen ein, auf welcher der Sketch eingefügt werden soll.

    Wenn Ebene nicht existiert [If plane does not exist]: Wählen Sie entweder die Option Sketch nicht einfügen [Do not add sketch] oder eine bestimmte Ebene.

    Dialogfenster "Tabellen im Batchlauf bearbeiten [Edit tables in batch run]"

    Dialogfenster "Tabellen im Batchlauf bearbeiten [Edit tables in batch run]"

  5. Klicken Sie Starten [Start].

    -> Der Sketch wird bei allen gewünschten Projekten in allen 3dbs eines jeden Projektes eingefügt.

    [Wichtig]Wichtig

    Anfügepunkt-Duplikate werden in der ausgegeben Meldung aufgelistet.

    CP Name (xy) ist nicht einzigartig

    CP Name (xy) ist nicht einzigartig

    Duplikate sind erlaubt, wenn nur ein Anfügepunkt aktiv ist. Stellen Sie dies aber sicher!
