1.10.1.3.1.10.  Modifica delle tabelle in esecuzione batch: Inserisci schizzo

Soprattutto nei progetti con molti 3db o punti di connessione ripetutamente richiesti, alcuni schizzi vengono utilizzati più volte e la loro copia richiede molto tempo. Copiare gli schizzi utilizzando un'esecuzione batch è molto più semplice e fa risparmiare molto tempo.

Con la funzione Modifica tabelle nell'esecuzione batch [Edit tables in batch run], opzione Inserisci schizzo [Insert sketch], uno schizzo selezionato viene aggiunto a tutti i progetti e in tutti i 3db.

Il nuovo schizzo viene aggiunto alla cronologia 3D [3D History] con un numero consecutivo.

  1. Salvare lo schizzo da copiare (file *.hsk) in una posizione qualsiasi.

  2. Aprire il comando del menu contestuale Automazione [Automation] -> Modifica progetto in batch [Edit project in batch mode] tramite lo stesso progetto (per copiare tutti i 3db presenti), un altro progetto o una directory.

    -> Si apre la finestra di dialogo Modifica tabelle nell'esecuzione batch [Edit tables in batch run].

  3. Selezionare l'opzione Inserisci schizzo [Insert sketch] nel campo dell'elenco superiore.

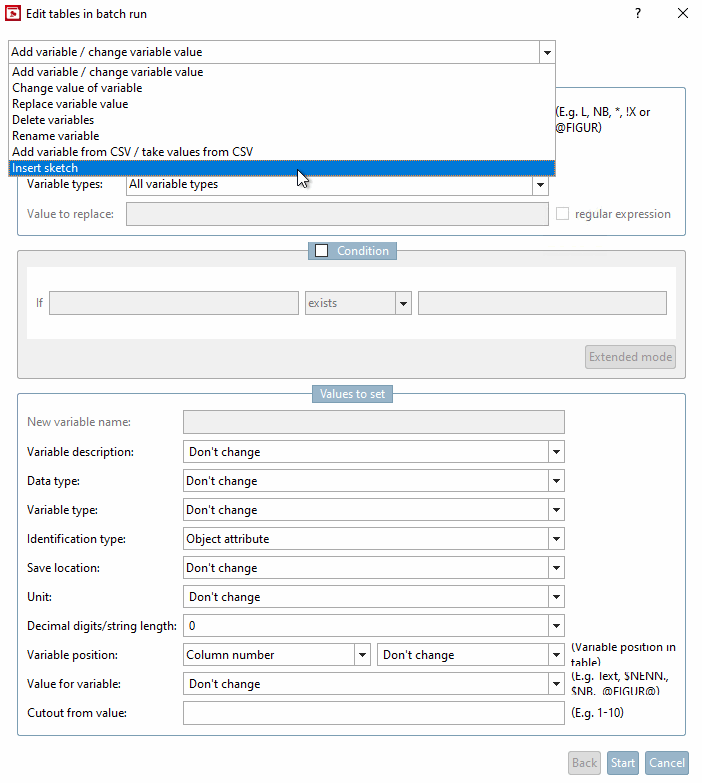

    Inserire uno schizzo [Insert sketch]

    Figura 1.379.  Inserire uno schizzo [Insert sketch]

  4. Selezionare lo schizzo [Select sketch]: fare clic sul pulsante Apri file [Open file] e inserire il percorso del file di schizzo.

    Nome del livello [Plane name]: inserire il nome del livello su cui inserire lo schizzo.

    Se il livello non esiste [If plane does not exist]: Selezionare l'opzione Non inserire lo schizzo [Do not add sketch] o un layer specifico.

    Finestra di dialogo "Modifica tabelle in esecuzione batch [Edit tables in batch run]

    Figura 1.380. Finestra di dialogo "Modifica tabelle in esecuzione batch [Edit tables in batch run]

  5. Fare clic su Start.

    -> Lo schizzo viene inserito in tutti i progetti desiderati in tutti i 3db di ciascun progetto.

    [Importante]Importante

    I duplicati dei punti di attacco sono elencati nel messaggio di output.

    Il nome CP (xy) non è univoco

    Figura 1.381. Il nome CP (xy) non è univoco

    I duplicati sono consentiti se è attivo un solo punto di connessione. Ma assicuratevi che questo sia il caso!
