1.10.1.3.2.23.  Historique de l'esquisse: icône pour l'axe de rotation, les motifs et les commentaires de l'utilisateur

Certaines actions sont directement marquées par une icône dans l' historique de l'esquisse [Sketch history]:

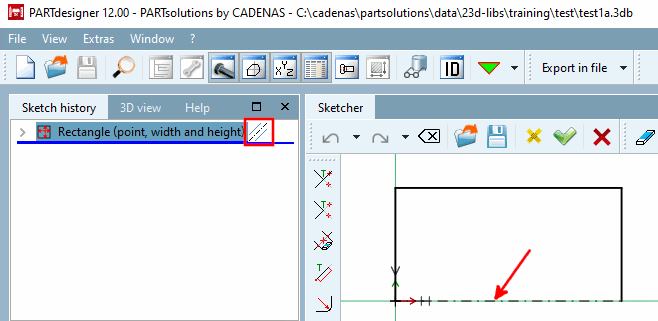

  • Axe de rotation [Rotation axis]

  • Point de référence pour les motifs de rotation [Reference point for rotated pattern] (peut être supprimé par une commande du menu contextuel)

  • Origine des motifs [Pattern origin] (peut être supprimée par une commande du menu contextuel)

  • Commentaire de l'utilisateur [Custom comment]

    Pour certaines fonctionnalités, un commentaire de l'utilisateur peut être apposé, ce qui permet d'identifier les étapes particulièrement importantes (par exemple lorsqu'il existe de nombreuses combinaisons possibles avec des suppressions conditionnelles d'éléments, etc.

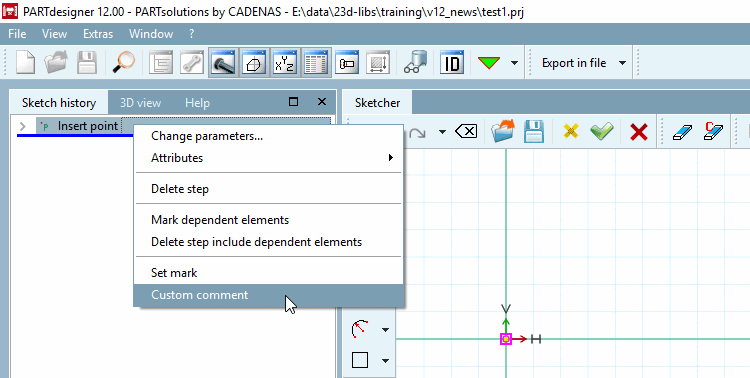

    1. Dans le menu contextuel de chaque étape de construction, vous trouverez la commande Commentaire de l'utilisateur [Custom comment].

    2. Après l'appel, la boîte de dialogue correspondante s'ouvre. Saisissez votre commentaire et confirmez en cliquant sur Ok.

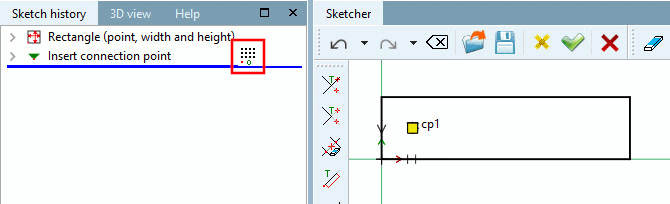

    3. Une icône s'affiche maintenant à côté de l'étape de construction. Pour afficher le commentaire sous forme d'info-bulle, il suffit de passer le curseur de la souris sur l'icône.

      L'icône disparaît à nouveau lorsque le contenu du commentaire est supprimé.
