1.10.1.3.2.23.  Cronologia degli schizzi: icona per asse di rotazione, modello e commenti dell'utente

Alcune azioni sono etichettate direttamente nella cronologia degli schizzi [Sketch history] con un'icona:

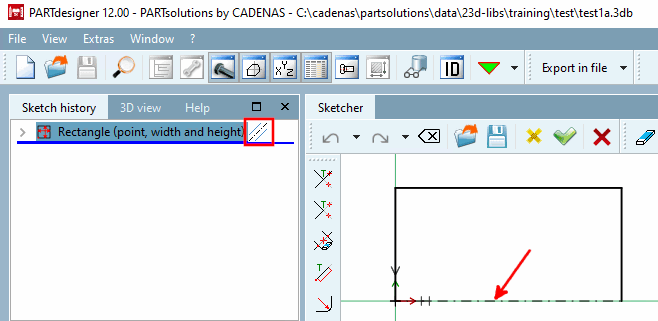

  • Asse di rotazione [Rotation axis]

    Figura 1.513.

  • Punto di riferimento per il modello di rotazione [Reference point for rotated pattern] (può essere rimosso tramite il comando del menu contestuale)

    Figura 1.514.

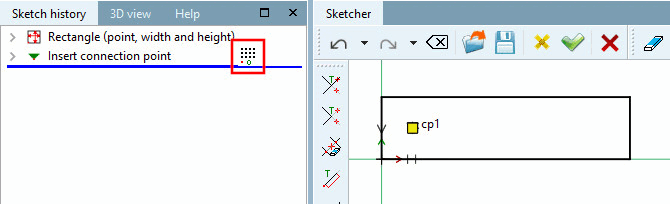

  • Origine del modello [Pattern origin] (può essere rimosso tramite il comando del menu contestuale)

    Figura 1.515.

  • Commento dell'utente [Custom comment]

    Per alcune caratteristiche è possibile aggiungere un commento dell'utente, in modo da identificare i passaggi particolarmente importanti (ad esempio, se ci sono molte combinazioni possibili con cancellazioni condizionali di elementi, ecc.)

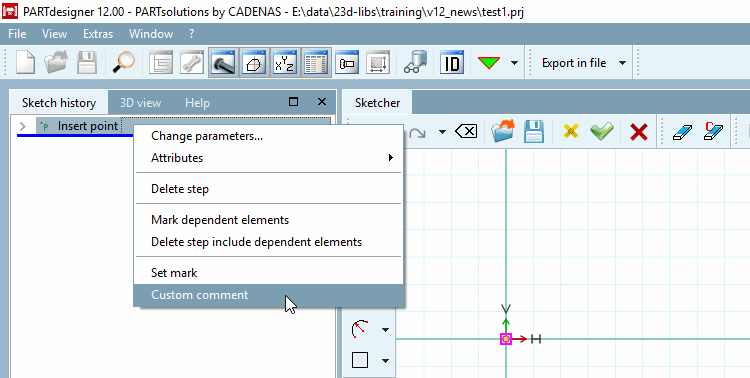

    1. Il comando Commento utente [Custom comment] si trova nel menu contestuale di ogni fase di progettazione.

      Figura 1.516.

    2. Dopo averla richiamata, si apre la finestra di dialogo corrispondente. Inserite il vostro commento e confermate con OK.

      Figura 1.517.

    3. A questo punto, accanto alla fase di costruzione viene visualizzata un'icona. Per visualizzare il commento come suggerimento, spostare il puntatore del mouse sull'icona.

      Figura 1.518.

      L'icona scompare nuovamente quando il contenuto del commento viene rimosso.
