1.10.1.3.2.23. Sketch Historie: Icon für Rotationsachse, Muster und Benutzerkommentare

Manche Aktionen werden direkt in der Sketch Historie [Sketch history] mit einem Icon gekennzeichnet:

  • Rotationsachse [Rotation axis]

  • Bezugspunkt für Rotationsmuster [Reference point for rotated pattern] (per Kontextmenübefehl entfernbar)

  • Musterursprung [Pattern origin] (per Kontextmenübefehl entfernbar)

  • Benutzerkommentar [Custom comment]

    Für bestimmte Feature kann ein Benutzerkommentar angebracht werden, sodass besonders wichtige Schritte identifiziert werden können (z.B. wenn es viele Kombinationsmöglichkeiten mit bedingten Löschungen von Elementen gibt, etc.).

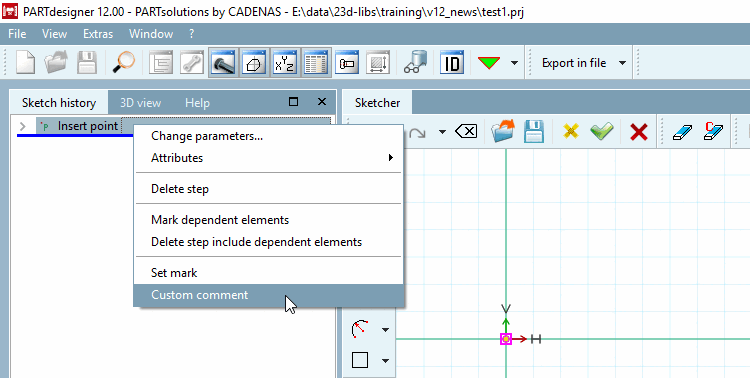

    1. Im Kontextmenü eines jeden Konstruktionsschritts finden Sie den Befehl Benutzerkommentar [Custom comment].

    2. Nach Aufruf öffnet sich das entsprechende Dialogfenster. Geben Sie Ihren Kommentar ein und bestätigen Sie mit Ok.

    3. Neben dem Konstruktionsschritt wird nun ein Icon angezeigt. Um den Kommentar als Tooltip anzuzeigen, führen Sie den Mauszeiger über das Icon.

      Das Icon verschwindet wieder, wenn der Inhalt des Kommentars entfernt wird.
