Mit V12 werden zirkuläre Abhängigkeiten im Graph Variablenstruktur [Variable dependencies] rot markiert.

Beispiel 1:

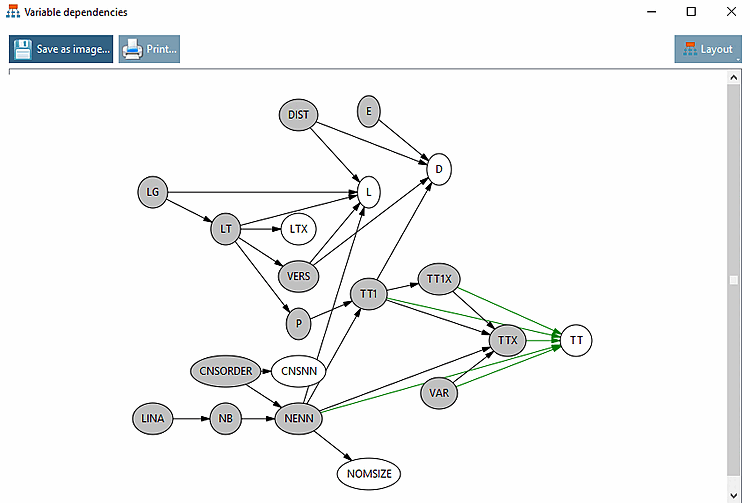

Die Variable "TT" wurde selektiert. Die grünen Kanten zeigen, dass sie sich in keiner zirkulären Abhängigkeit befindet.

Dialogfenster "Variablenstruktur [Variable dependencies]": Keine zirkulären Abhängigkeiten

Beispiel 2:

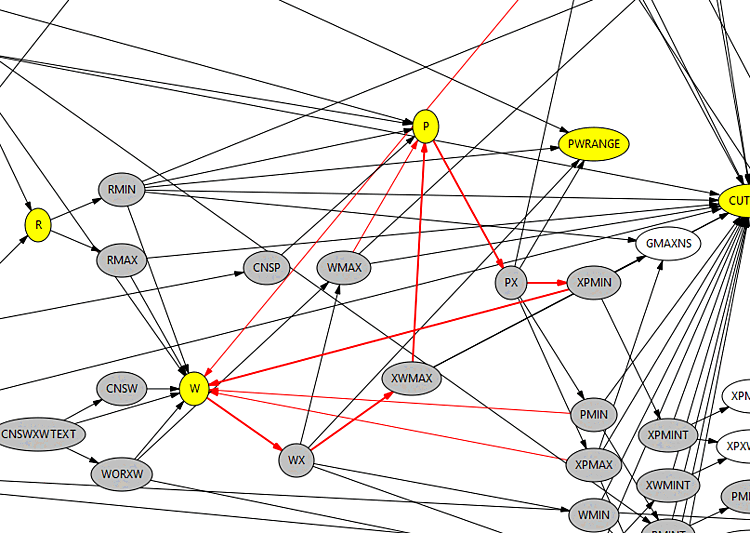

Die Variable "W" wurde selektiert. Sie befindet sich in einer zirkulären Abhängigkeit. Die Kanten sind fett rot markiert.

Dialogfenster "Variablenstruktur [Variable dependencies]": Mehrere zirkulären Abhängigkeiten

W <- XPMIN <- PX <- P <- XWMAX <- WX <- W

Ein Variable kann auch Teil mehrerer zirkulärer Abhängigkeiten sein: Die Variable "W" befindet sich noch neben der oben genannten Abhängigkeit in weiteren.

Abhängigkeiten zu einer selektierten Variablen werden mit fetten roten Kanten gekennzeichnet. Andere Abhängigkeiten mit dünnen roten Kanten.

Mit Klick ins Leere wird eine bestehende Selektion aufgehoben.

Weitere Details hierzu finden Sie unter Abschnitt 7.12.7, „ Variablenabhängigkeiten anzeigen “ in eCATALOGsolutions - Handbuch.
