1.10.1.3.2.15.  Sketcher: Réglages rapides

Réglages rapides [Quick settings]

Réglages rapides [Quick settings]

Avec V12 il y a plusieurs nouvelles fonctions dans le Sketcher, qui se trouvent sous l’icône réglages rapides [Quick settings] sont résumés.

  • Encliqueter sur la grille [Snap to grid]: cela permet de placer des éléments rapidement et avec précision.

    Par exemple, si une ligne est tracée, le point de départ et le point d'arrivée sont automatiquement placés sur des intersections de grille. Un placement entre les lignes de la grille ne peut être obtenu que si l'option est désactivée.

    Cas particulier pour les cercles et les angles:

    L'activation de "Enclencher sur la grille" se fait ici sous PARTdesigner -> Paramètres.. [Settings...]. -> Sketcher (hist.) [Sketcher (feat.)] -> Grille [Grid] -> Paramètres scalaires [Scalar parameters]. Si la largeur est par exemple réglée sur 5, le rayon du cercle s'écrase pour les multiples de 5, quelle que soit la direction dans laquelle vous vous déplacez avec la souris.

    • Cercle passant par le centre et le rayon/point [Circle with center point and radius/point]

    • Ligne formant un angle a avec la ligne de longueur L [Line at angle to line with length]

    • Ligne formant un angle a avec l'horizontale, de longueur L [Line at angle to horizontal, length]

  • Afficher la grille [Show grid]:

    • Largeur de trame [Grid size]: en mm

      Dans PARTdesigner -> Settings... -> Sketcher (hist.) [Sketcher (feat.)] -> Paramètres de couleur [Color settings], vous pouvez définir la couleur de la grille.

  • Mettre à l'échelle lors d'un zoom [Scale grid on zoom]:

    Si l'option est activée, la grille est automatiquement mise à l'échelle avec un facteur 10 lors d'un zoom avant à partir d'un certain point. Compare à ce sujet les deux illustrations suivantes. Si l'option Enclencher sur la grille [Snap to grid] est activée, cette option est automatiquement désactivée, car un enclenchement sur des "mauvais" points n'est pas souhaitable.

    Grille en vue standard

    Grille en vue standard

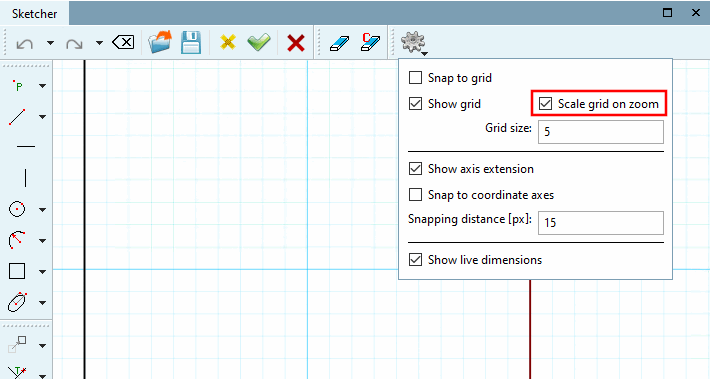

    Trame mise à l'échelle avec un facteur 10

    Trame mise à l'échelle avec un facteur 10

  • Afficher l'extension de l'axe [Show axis extension]:

    Prolongement de l'axe [Axis extension] activé (par défaut)

    Prolongement de l'axe [Axis extension] activé (par défaut)

    Rallonge d'axe [Axis extension] en

    Rallonge d'axe [Axis extension] en

    Dans PARTdesigner -> Menu Outils [Extras] -> Paramètres. [Preferences...].. -> Sketcher (hist.) [Sketcher (feat.)] -> Paramètres de couleur [Color settings] -> Prolongation des axes [Axis extension], il est possible de régler la couleur de la prolongation des axes.

  • S'accrocher aux axes de coordonnées [Snap to coordinate axes]: Si, par exemple, l'option Enclencher sur la grille [Snap to grid] est désactivée mais activée, une ligne s'oriente strictement sur les axes de coordonnées, la longueur restant libre, contrairement à l'option Enclencher sur la grille [Snap to grid].

    Distance d'enclenchement [Snapping distance] [px]: La valeur par défaut est 25

  • Afficher les cotes auxiliaires [Show live dimensions]: Lors du traçage de lignes et d'angles, des cotes auxiliaires sont affichées, par exemple pour la longueur de la ligne, l'angle entre les lignes ou le diamètre du cercle.

    Exemples :

    Ligne passant par 2 points [Line through 2 points]

    Ligne passant par 2 points [Line through 2 points]

    Cercle passant par le centre et le rayon/point [Circle with center point and radius/point]

    Cercle passant par le centre et le rayon/point [Circle with center point and radius/point]

    Ligne formant un angle a avec la ligne de longueur L [Line at angle to line with length]

    Ligne formant un angle a avec la ligne de longueur L [Line at angle to line with length]

    Dans PARTdesigner -> Menu Outils [Extras] -> Paramètres.. [Preferences...]. -> Sketcher (hist.) [Sketcher (feat.)] -> Paramètres de couleur [Color settings] -> Cotation auxiliaire [Live dimensions], la couleur de la cotation auxiliaire peut être réglée.
