1.10.1.3.2.15. Sketcher: Schnelleinstellungen

Schnelleinstellungen [Quick settings]

Schnelleinstellungen [Quick settings]

Mit V12 gibt es im Sketcher verschiedene neue Funktionen, die unter dem Icon Schnelleinstellungen [Quick settings] zusammengefasst sind.

  • Am Raster einrasten [Snap to grid]: Hiermit können Elemente schnell und präzise platziert werden.

    Wird beispielsweise eine Linie gezogen, werden Anfangs- und Endpunkt automatisch auf Rasterschnittpunkten platziert. Eine Platzierung zwischen Rasterlinien kann nur erreicht werden, wenn die Option ausgeschaltet ist.

    Sonderfall für Kreise und Winkel:

    Die Aktivierung von "Am Raster einrasten" erfolgt hier unter PARTdesigner -> Einstellungen... [Settings...] -> Sketcher (hist.) [Sketcher (feat.)] -> Raster [Grid] -> Skalare Parameter [Scalar parameters]. Ist die Weite beispielsweise auf 5 gestellt, wird der Kreisradius bei Vielfachen von 5 snappen, egal in welcher Richtung Sie sich mit der Maus bewegen.

    • Kreis durch Mittelpunkt und Radius/Punkt [Circle with center point and radius/point]

    • Linie im Winkel a zu Linie mit Länge L [Line at angle to line with length]

    • Linie im Winkel a zur Horizontalen mit Länge L [Line at angle to horizontal, length]

  • Raster anzeigen [Show grid]:

    • Rasterweite [Grid size]: in mm

      In PARTdesigner -> Settings... -> Sketcher (hist.) [Sketcher (feat.)] -> Farbeinstellungen [Color settings] können Sie die Farbe für das Raster einstellen.

  • Beim Zoomen skalieren [Scale grid on zoom]:

    Ist die Option aktiviert, wird beim Hineinzoomen ab einem gewissen Punkt automatisch die Rasterung mit Faktor 10 skaliert. Verleiche hierzu die beiden folgenden Abbildungen. Ist die Option Am Raster einrasten [Snap to grid] aktiviert, wird diese Option automatisch deaktiviert, da ein Einrasten an "falschen" Punkten nicht erwünscht ist.

    Rasterung in Standardansicht

    Rasterung in Standardansicht

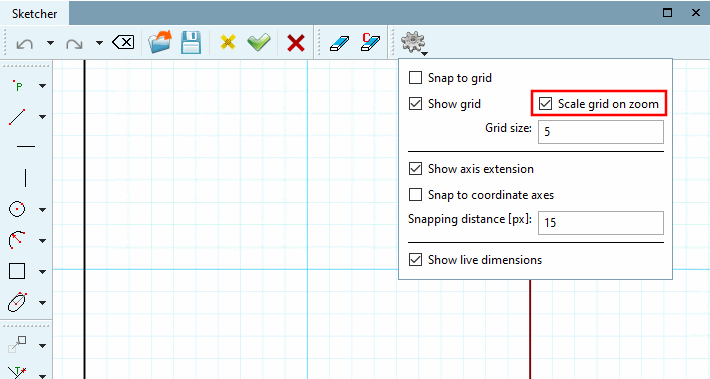

    Rasterung skaliert mit Faktor 10

    Rasterung skaliert mit Faktor 10

  • Achsenverlängerung anzeigen [Show axis extension]:

    Achsenverlängerung [Axis extension] an (Default)

    Achsenverlängerung [Axis extension] an (Default)

    Achsenverlängerung [Axis extension] aus

    Achsenverlängerung [Axis extension] aus

    In PARTdesigner -> Extras-Menü -> Einstellungen... [Preferences...] -> Sketcher (hist.) [Sketcher (feat.)] -> Farbeinstellungen [Color settings] -> Achsenverlängerung [Axis extension] kann die Farbe der Achsenverlängerung einstellt werden.

  • An Koordinatenachsen einrasten [Snap to coordinate axes]: Ist beispielsweise Am Raster einrasten [Snap to grid] ausgeschaltet, aber diese Option aktiviert, orientiert sich eine Linie streng an den Koordinatenachsen, wobei die Länge frei bleibt im Gegensatz zu Am Raster einrasten [Snap to grid].

    Einrastabstand [Snapping distance] [px]: Defaultwert ist 25

  • Hilfsbemaßung anzeigen [Show live dimensions]: Beim Zeichnen von Linien und Winkeln werden Hilfsbemaßungen zu beispielsweise Linienlänge, Winkel zwischen Linien oder Kreisdurchmesser angezeigt.

    Beispiele:

    Linie durch 2 Punkte [Line through 2 points]

    Linie durch 2 Punkte [Line through 2 points]

    Kreis durch Mittelpunkt und Radius/Punkt [Circle with center point and radius/point]

    Kreis durch Mittelpunkt und Radius/Punkt [Circle with center point and radius/point]

    Linie im Winkel a zu Linie mit Länge L [Line at angle to line with length]

    Linie im Winkel a zu Linie mit Länge L [Line at angle to line with length]

    In PARTdesigner -> Extras-Menü -> Einstellungen... [Preferences...] -> Sketcher (hist.) [Sketcher (feat.)] -> Farbeinstellungen [Color settings] -> Hilfsbemaßung [Live dimensions] kann die Farbe der Hilfsbemaßung einstellt werden.
