1.10.1.3.2.15.  Sketcher: impostazioni rapide

Impostazioni rapide [Quick settings]

Figura 1.488.  Impostazioni rapide [Quick settings]

Con V12 ci sono diverse nuove funzioni nello Sketcher, che si trovano sotto l'icona impostazioni rapide [Quick settings] sono riassunti.

  • Aggancio alla griglia [Snap to grid]: consente di posizionare gli elementi in modo rapido e preciso.

    Ad esempio, se si disegna una linea, i punti di inizio e fine vengono posizionati automaticamente sulle intersezioni della griglia. Il posizionamento tra le linee della griglia può essere ottenuto solo se l'opzione è disattivata.

    Figura 1.489.

    Caso speciale per cerchi e angoli:

    L'attivazione di "Snap to grid" avviene in PARTdesigner -> Impostazioni [Settings...]... -> Sketcher (hist.) [Sketcher (feat.)] -> Griglia [Grid] -> Parametri scalari [Scalar parameters]. Se l'ampiezza è impostata su 5, ad esempio, il raggio del cerchio verrà adattato a multipli di 5, indipendentemente dalla direzione in cui si muove il mouse.

    • Cerchio con centro e raggio/punto [Circle with center point and radius/point]

      Figura 1.490.

    • Linea con angolo a rispetto alla linea di lunghezza L [Line at angle to line with length]

      Figura 1.491.

    • Linea con angolo a rispetto all'orizzontale di lunghezza L [Line at angle to horizontal, length]

      Figura 1.492.

  • Mostra griglia [Show grid]:

    • Passo [Grid size]: in mm

      In PARTdesigner -> Impostazioni... -> Sketcher (hist.) [Sketcher (feat.)] -> Impostazioni colore [Color settings] è possibile impostare il colore della griglia.

  • Scala quando si esegue lo zoom [Scale grid on zoom]:

    Se l'opzione è attivata, la rasterizzazione viene automaticamente scalata di un fattore 10 quando si esegue lo zoom da un determinato punto. Confrontate le due illustrazioni seguenti. Se è attivata l'opzione Snap to grid, questa opzione viene automaticamente disattivata, in quanto non è auspicabile lo snap a punti "sbagliati".

    Rasterizzazione in vista standard

    Figura 1.493. Rasterizzazione in vista standard

    Rasterizzazione scalata di un fattore 10

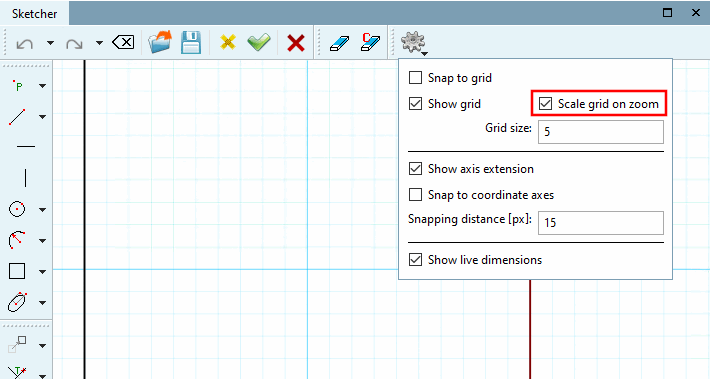

    Figura 1.494. Rasterizzazione scalata di un fattore 10

  • Visualizzazione dell'estensione dell'asse [Show axis extension]:

    Estensione dell'asse [Axis extension] attivata (impostazione predefinita)

    Figura 1.495.  Estensione dell'asse [Axis extension] attivata (impostazione predefinita)

    Estensione dell'assale [Axis extension] disattivata

    Figura 1.496.  Estensione dell'assale [Axis extension] disattivata

    In PARTdesigner -> Menu Extra [Extras] -> Impostazioni [Preferences...]... -> Sketcher (hist.) [Sketcher (feat.)] -> Impostazioni colore [Color settings] -> Estensione asse [Axis extension] è possibile impostare il colore dell'estensione dell'asse.

  • Rispetto agli assi delle coordinate [Snap to coordinate axes]: Se, ad esempio, l'opzione Snap to grid è disattivata, ma questa opzione è attivata, una linea viene orientata rigorosamente agli assi delle coordinate, mentre la lunghezza rimane libera, a differenza di Snap to grid.

    Distanza di inserimento [Snapping distance] [px]: Il valore predefinito è 25

  • Visualizzazione della quota ausiliaria [Show live dimensions]: Quando si disegnano linee e angoli, vengono visualizzate dimensioni ausiliarie come la lunghezza della linea, l'angolo tra le linee o il diametro del cerchio.

    Esempi:

    Linea passante per 2 punti [Line through 2 points]

    Figura 1.497.  Linea passante per 2 punti [Line through 2 points]

    Cerchio con centro e raggio/punto [Circle with center point and radius/point]

    Figura 1.498.  Cerchio con centro e raggio/punto [Circle with center point and radius/point]

    Linea con angolo a rispetto alla linea di lunghezza L [Line at angle to line with length]

    Figura 1.499.  Linea con angolo a rispetto alla linea di lunghezza L [Line at angle to line with length]

    In PARTdesigner -> Menu Extra [Extras] -> Impostazioni [Preferences...]... -> Sketcher (hist.) [Sketcher (feat.)] -> Impostazioni colore [Color settings] -> Quotatura ausiliaria [Live dimensions] è possibile impostare il colore della quotatura ausiliaria.

    Figura 1.500.
