1.10.1.3.1.24. Visualisation des espaces de perturbation générés par les données de classification

Dans la mesure où les produits sont dotés des caractéristiques de classe correspondantes (en règle générale, cela se fait de manière automatisée), il est possible de visualiser des espaces perturbateurs dans PARTdataManager en cliquant sur Afficher la géométrie auxiliaire [Show auxiliary geometry].

Pour ce faire, la classe GeometryFormBox (parallélépipède), GeometryFormCylinder (cylindre) ou GeometryFormSphere (sphère) est attribuée dans PARTproject à un point d'assemblage donné ( filtre [Filter] "Points d'assemblage [Connection points]") sous Type of Area.

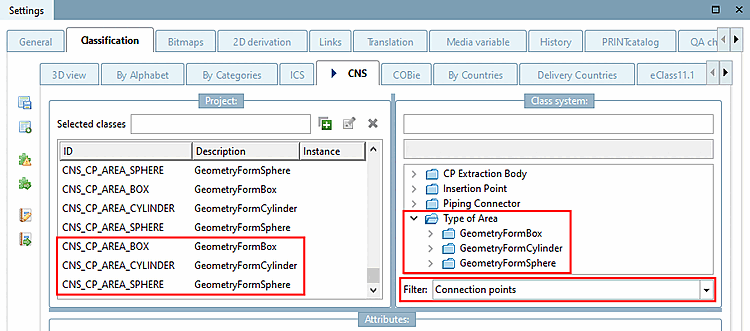

Classe attribuée

Classe attribuée

Les caractéristiques de classe Identification 3D [3D identification] et Nom de fichier 3D [3D filename] doivent être obligatoirement activées, sinon les paramètres correspondants pour déterminer la géométrie ( longueur, hauteur, largeur ou diamètre, longueur ou diamètre par rapport aux coordonnées du point d'attache) doivent être respectivement activés.

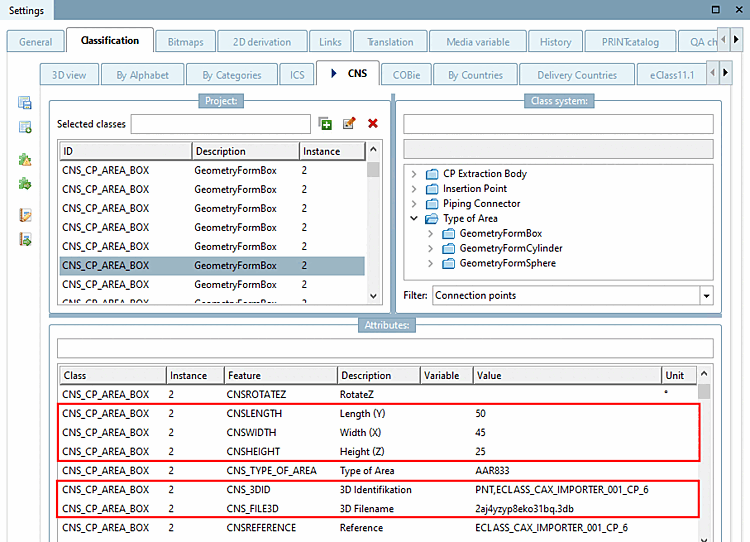

Caractéristiques attribuées

Caractéristiques attribuées

Si l'option GeometryFormBox est activée dans PARTdataManager dans la vue 3D sous Eléments de classification, les différentes caractéristiques de classe sont affichées.

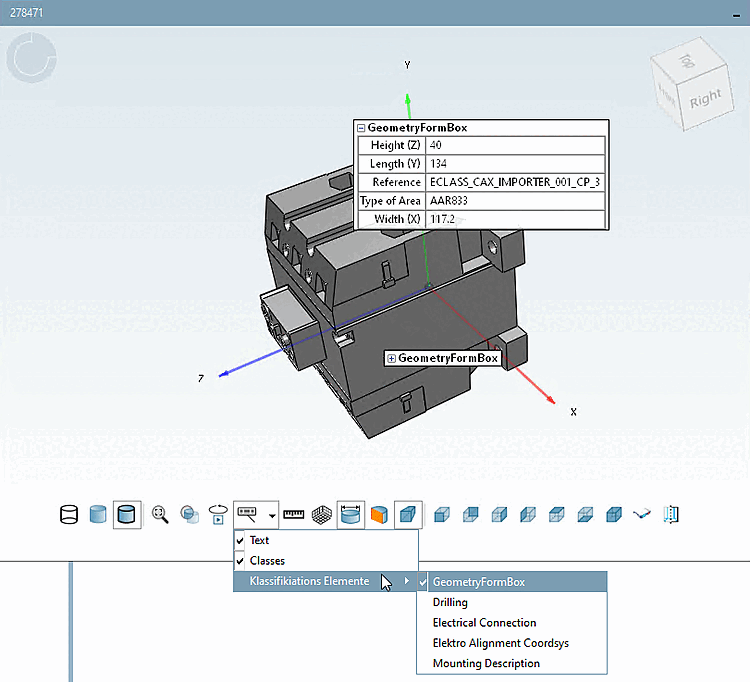

Éléments de classification, l'option GeometryFormBox

Éléments de classification, l'option GeometryFormBox

En cliquant sur Afficher la géométrie auxiliaire [Show auxiliary geometry], les espaces de perturbation sont visualisés.

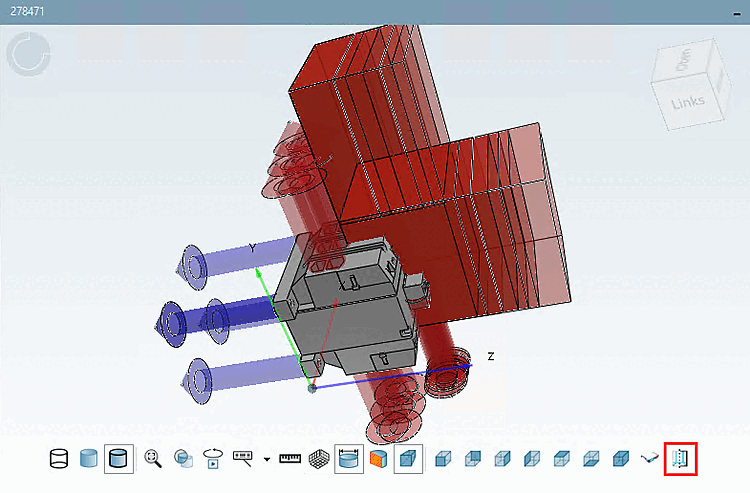

Afficher la géométrie auxiliaire [Show auxiliary geometry]

Afficher la géométrie auxiliaire [Show auxiliary geometry]
