1.10.1.3.1.24. Visualizzazione degli spazi di interferenza generati dai dati di classificazione

Se i prodotti sono dotati delle caratteristiche di classe corrispondenti (di solito ciò avviene automaticamente), gli spazi di interferenza possono essere visualizzati in PARTdataManager facendo clic su Mostra geometria ausiliaria [Show auxiliary geometry].

A tale scopo, la classe GeometryFormBox (cuboide), GeometryFormCylinder (cilindro) o GeometryFormSphere (sfera) viene assegnata a un determinato punto di connessione ( filtro [Filter] "Punti di connessione [Connection points]") in PARTproject sotto Tipo di area.

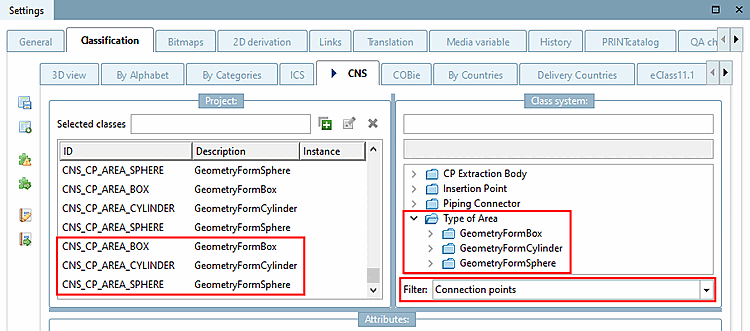

Classe assegnata

Figura 1.415. Classe assegnata

Le caratteristiche della classe Identificazione 3D [3D identification] e Nome file 3D [3D filename] devono essere impostate come obbligatorie, altrimenti i parametri corrispondenti per la determinazione della geometria (lunghezza, altezza, larghezza o diametro, lunghezza o diametro in relazione alle coordinate del punto di connessione).

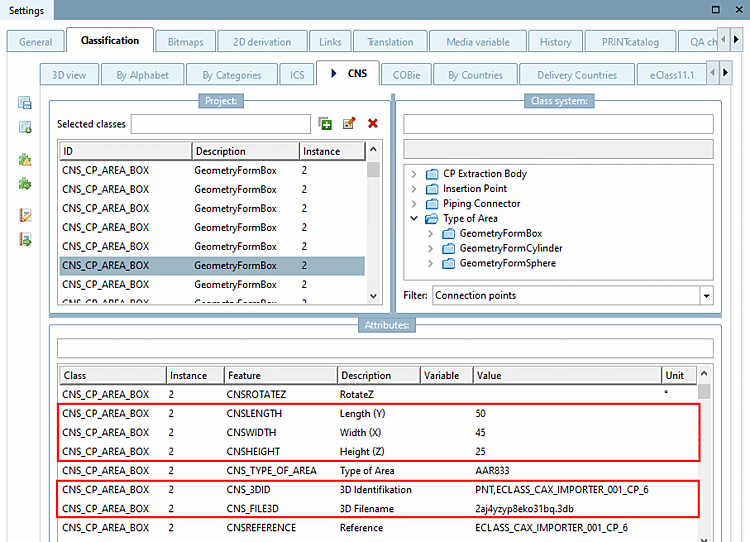

Caratteristiche assegnate

Figura 1.416. Caratteristiche assegnate

Se l'opzione GeometryFormBox è attivata nel PARTdataManager nella vista 3D sotto Elementi di classificazione, vengono visualizzate le caratteristiche delle singole classi.

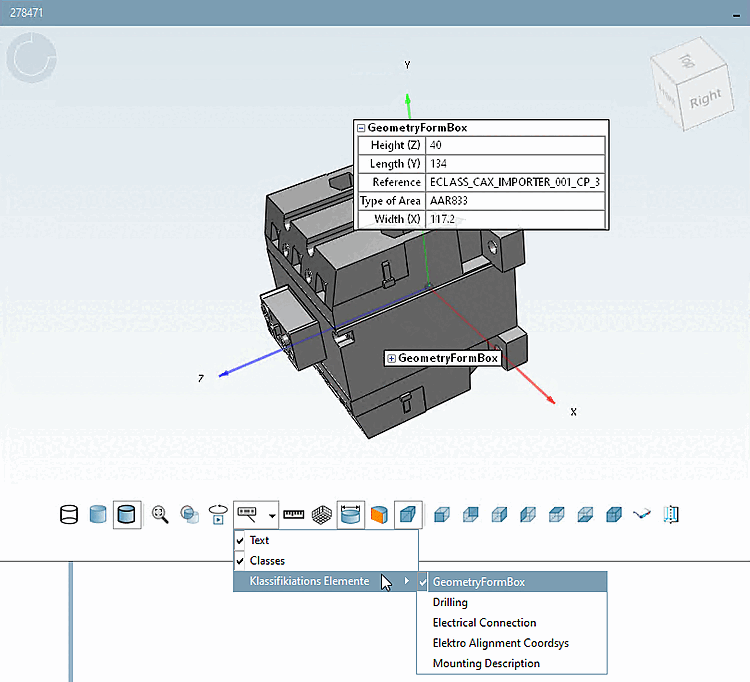

Elementi di classificazione dell'opzione GeometryFormBox

Figura 1.417.  Elementi di classificazione dell'opzione GeometryFormBox

Fare clic su Mostra geometria ausiliaria [Show auxiliary geometry] per visualizzare gli spazi di interferenza.

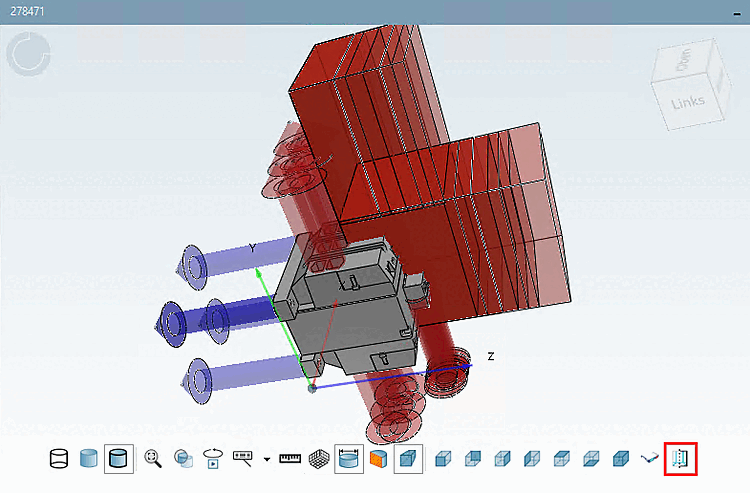

Visualizzazione della geometria ausiliaria [Show auxiliary geometry]

Figura 1.418.  Visualizzazione della geometria ausiliaria [Show auxiliary geometry]
