1.10.1.3.1.24. Visualisierung von Störräumen generiert aus Klassifikationsdaten

Sofern Produkte mit den entsprechenden Klassenmerkmalen ausgestattet sind (in der Regel wird dies automatisiert stattfinden), können in PARTdataManager mit Klick auf Hilfsgeometrie anzeigen [Show auxiliary geometry] Störräume visualisiert werden.

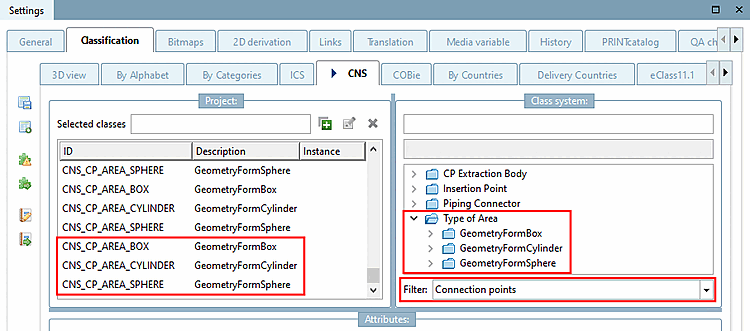

Hierzu wird in PARTproject einem bestimmten Anfügepunkt (Filter "Anfügepunkte [Connection points]") unter Type of Area die Klasse GeometryFormBox (Quader), GeometryFormCylinder (Zylinder) oder GeometryFormSphere (Kugel) zugewiesen.

Klasse zugewiesen

Klasse zugewiesen

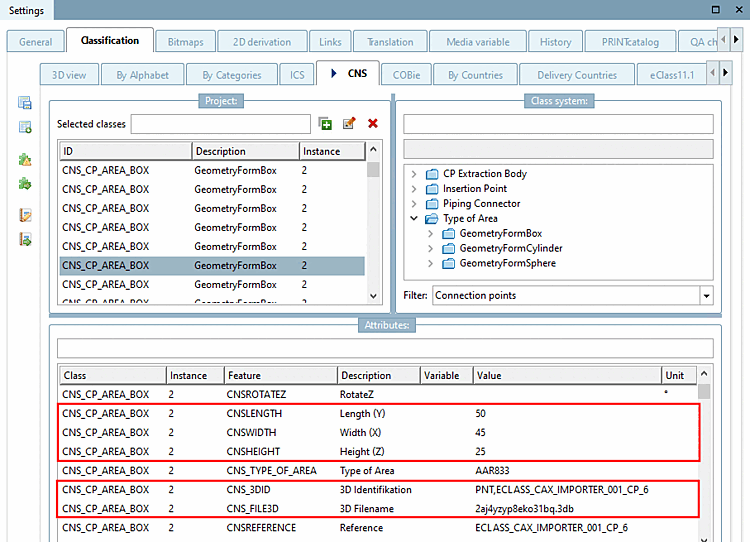

Die Klassenmerkmale 3D Identifikation [3D identification] und 3D-Dateiname [3D filename] müssen verpflichtend gesetzt sein, ansonsten jeweils die entsprechenden Parameter zur Bestimmung der Geometrie (Länge, Höhe, Breite bzw. Durchmesser, Länge bzw. Durchmesser bezogen auf die Koordinaten des Anfügepunktes).

Merkmale zugewiesen

Merkmale zugewiesen

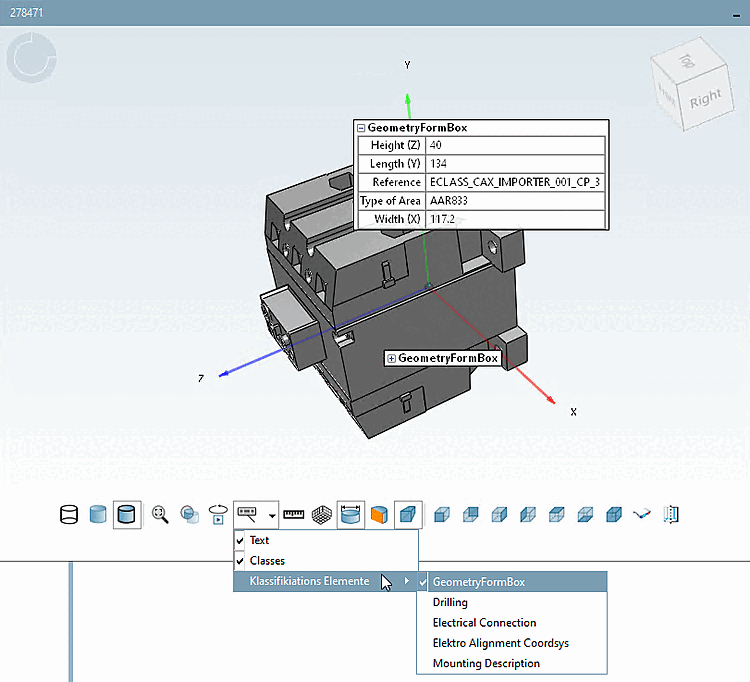

Wird in PARTdataManager in der 3D Ansicht unter Klassifikations Elemente die Option GeometryFormBox aktiviert, werden die einzelnen Klassenmerkmale angezeigt.

Klassifikations Elemente die Option GeometryFormBox

Klassifikations Elemente die Option GeometryFormBox

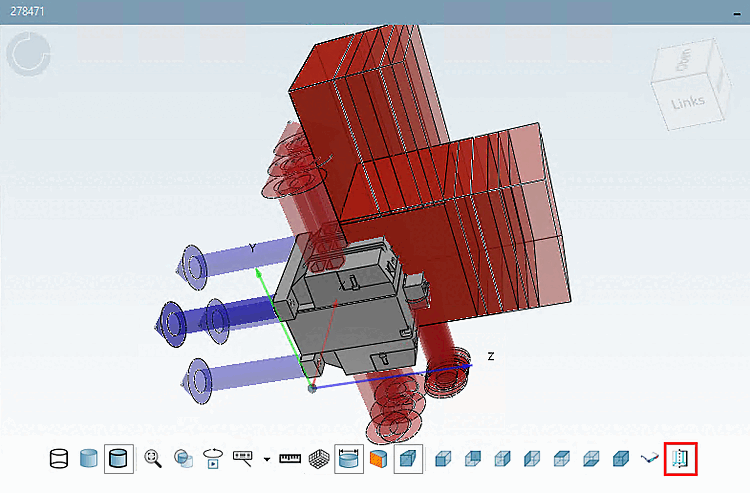

Mit Klick auf Hilfsgeometrie anzeigen [Show auxiliary geometry] werden die Störräume visualisiert.

Hilfsgeometrie anzeigen [Show auxiliary geometry]

Hilfsgeometrie anzeigen [Show auxiliary geometry]
