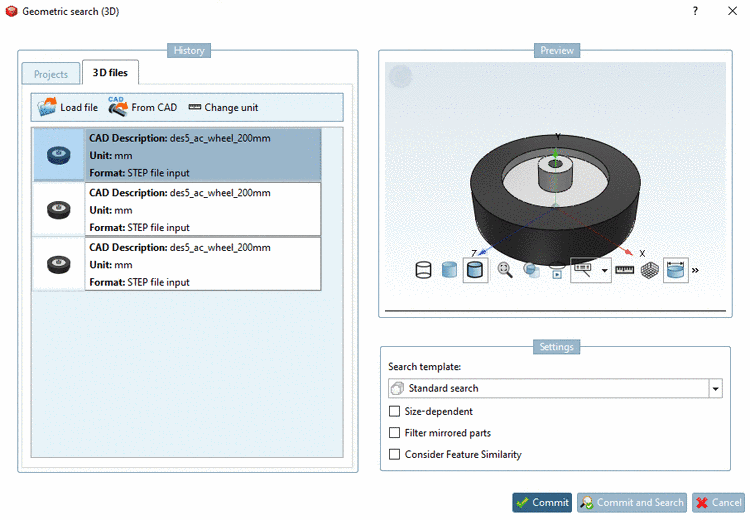

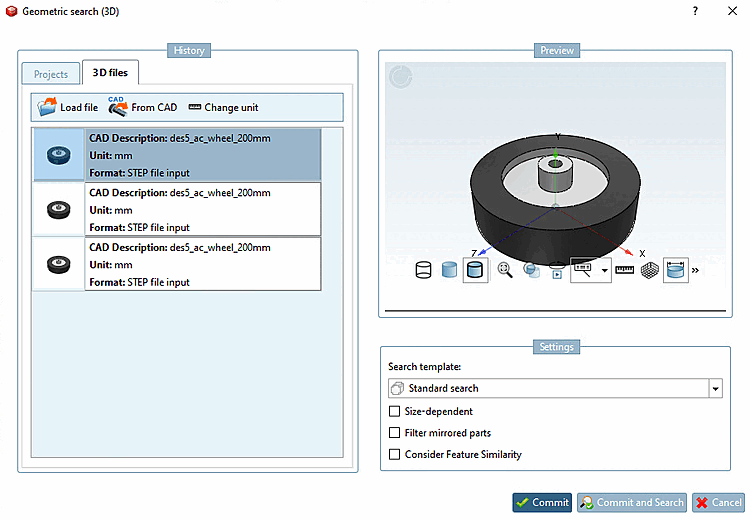

Sélectionne un élément de construction quelconque dans la liste de l'historique. -> Cette pièce est utilisée comme pièce de recherche pour la recherche géométrique.

Charger fichier [Load file]

En cliquant sur le bouton, une fenêtre d'exploration s'ouvre. Sélectionnez n'importe quel fichier au format neutre.

La boîte de dialogue Sélection de l'unité [Selection of unit] s'ouvre ensuite automatiquement. Déterminez l'unité de la pièce de référence et confirmez avec OK.

-> Le composant choisi est ajouté à la liste sous Historique [History], il est déjà sélectionné et sert donc de pièce de recherche.

à partir de CAD [From CAD]

En cliquant sur le bouton, le document actuel (assemblage ou pièce détachée) est ajouté à la liste sous Historique [History], il est déjà sélectionné et sert donc de pièce de recherche.

L'unité de construction sélectionnée dans le document est automatiquement reprise.^[56] Avec Modifier l'unité [Change unit], vous pouvez, si nécessaire, définir explicitement l'unité.

Modifier l'unité [Change unit]

En cliquant sur le bouton, la boîte de dialogue Sélection de l'unité [Selection of unit] s'ouvre. Déterminez l'unité de la pièce de référence et confirmez en cliquant sur OK.

Appliquer [Commit] la décision : La boîte de dialogue se ferme.

Démarrez la recherche géométrique en cliquant sur le bouton Démarrer la recherche [Start search].

Reprendre et rechercher [Commit and Search]: Une recherche géométrique est immédiatement effectuée.

Annuler [Cancel] la modification : La boîte de dialogue se ferme sans prendre en compte les modifications.
