3.1.6.4.6.2. PARTdataManager: ulteriori azioni nella finestra di dialogo "Ricerca geometrica (3D)".

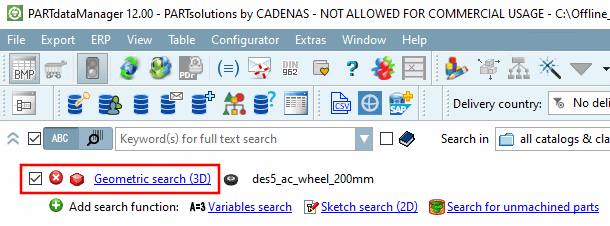

Clic In PARTdataManager, fare clic sul collegamento accanto al pulsante Icona ricerca geometrica (3D). [Geometric search (3D)]

Figura 3.186.

-> Si apre l'omonima finestra di dialogo.

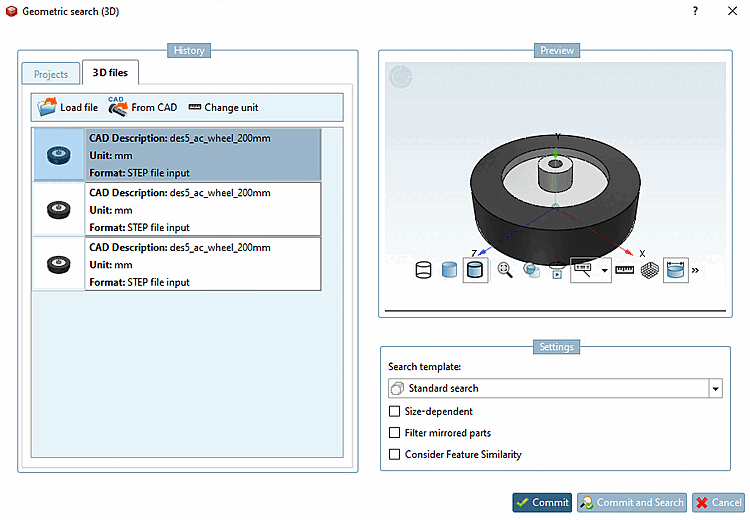

Finestra di dialogo "Ricerca geometrica (3D) [Geometric search (3D)]

Figura 3.187. Finestra di dialogo "Ricerca geometrica (3D) [Geometric search (3D)]

A destra, sotto la voce Anteprima [Preview], viene visualizzata la parte di ricerca adottata per la ricerca geometrica.

A sinistra in Cronologia [History], nella pagina della scheda File 3D [3D files], è possibile eseguire le seguenti azioni:

  • Selezionare una parte qualsiasi nell'elenco della cronologia. -> Questa parte viene utilizzata come parte di ricerca per la ricerca geometrica.

  • Carica file [Load file]

    Fare clic sul pulsante per aprire una finestra di Explorer. Selezionare qualsiasi file in formato neutro.

    Si apre automaticamente la finestra di dialogo Seleziona unità [Selection of unit]. Specificare l'unità dell'elemento di riferimento e confermare con OK.

    -> Il componente selezionato viene aggiunto all'elenco in Cronologia [History], è già selezionato e serve quindi come parte di ricerca.

  • da CAD [From CAD]

    Facendo clic sul pulsante, il documento corrente (assieme o singola parte) viene aggiunto all'elenco in Cronologia [History], è già selezionato e serve quindi come parte di ricerca.

    L'unità componente selezionata nel documento viene adottata automaticamente.[56] Se necessario, è possibile utilizzare Cambia unità [Change unit] per specificare esplicitamente l'unità.

  • Cambia unità [Change unit]

    Fare clic sul pulsante per aprire la finestra di dialogo Selezione unità [Selection of unit]. Specificare l'unità dell'elemento di riferimento e confermare con OK.

Completate l'azione facendo clic su uno dei seguenti pulsanti:

  • Applicare [Commit]: La finestra di dialogo viene chiusa.

    Avviare la ricerca geometrica facendo clic sul pulsante Avvia ricerca [Start search].

  • Accettare e cercare [Commit and Search]: Viene eseguita immediatamente una ricerca geometrica.

  • Annulla [Cancel]: La finestra di dialogo viene chiusa senza applicare alcuna modifica.



[56] Se per qualche motivo non funziona correttamente, l'unità mm viene assunta per impostazione predefinita.
