7.6.8.7.  Attributs des caractéristiques...

  1. Cliquez sur la commande de menu contextuel Feature Attributes.... [Feature attributes...]

    -> La fenêtre d'ancrage Attributs de surface [Face attributes] s'ouvre.

  2. Cliquez sur le bouton "plus".

    -> La boîte de dialogue Ajouter un attribut [Add attribute] s'ouvre.

  3. Définissez un attribut pour la couleur ou le matériau de rendu.

    (Pour la création du matériau de rendu, voir également Section 5.9.2.8.1.2, « Fenêtre Éditer le matériau pour l'aperçu 3D  » ).

    -> La boîte de dialogue Attributs de surface [Face attributes] s'ouvre. (Ici, dans l'exemple, l'attribut "Couleur" avait été sélectionné).

  4. Sélectionnez la couleur souhaitée et confirmez en cliquant sur OK.

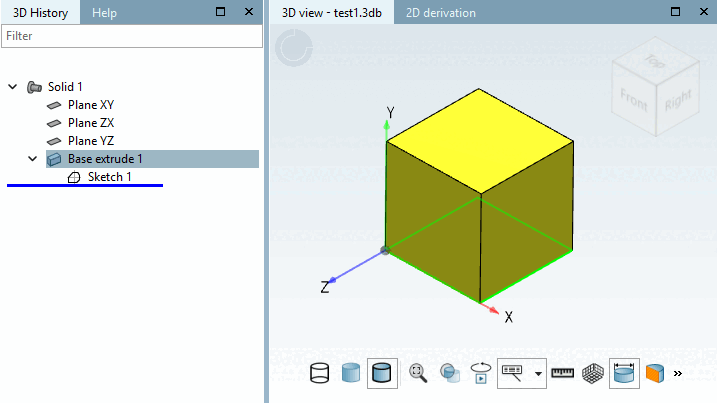

    -> La fonction est colorée.

[Remarque]Remarque

Il existe plusieurs possibilités de colorer les composants. L'ordre suivant représente en même temps la hiérarchie. La couleur de surface remplace donc la couleur de la fonction et la couleur du composant.

  • Couleur de surface: les couleurs de surface sont placées sur les surfaces sélectionnées dans PARTdesigner.

    Sélectionner une surface et appeler la commande Attributs de surface... [Face attributes...] du menu contextuel. pour appeler la commande. Voir à ce sujet Section 7.7.1.2, «  Attributs de surface  ».

  • Couleur de la fonction: Les couleurs des fonctions sont définies dans PARTdesigner sur des fonctions entières (par ex. un extrude). Toutes les surfaces créées par cette fonction sont alors colorées.

  • Couleur du composant:

    Les couleurs des pièces sont définies dans PARTproject via les propriétés de rendu [Render attributes] (voir Section 5.9.2.8, « Option de menu : Propriétés de rendu  » ). La pièce entière est colorée.
