7.6.8.7.  Attributi delle caratteristiche...

  1. Fare clic sul comando del menu contestuale Attributi di funzionalità.... [Feature attributes...]

    Figura 7.381.

    -> Si apre la finestra di aggancio degli attributi dell'area [Face attributes].

  2. Fare clic sul pulsante più.

    -> Si apre la finestra di dialogo Aggiungi attributo [Add attribute].

    Figura 7.382.

  3. Imposta un attributo per il colore o il materiale di rendering.

    (Per creare il materiale di rendering, vedere anche Sezione 5.9.2.8.1.2, “Finestra di modifica del materiale per l'anteprima 3D ” ).

    -> Si apre la finestra di dialogo Attributi area [Face attributes]. (In questo esempio è stato selezionato l'attributo "Colore").

    Figura 7.383.

  4. Selezionare il colore desiderato e confermare con OK.

    -> La caratteristica è colorata.

Figura 7.384.

[Nota]Nota

Esistono diversi modi per colorare i componenti. La sequenza seguente rappresenta anche la gerarchia. Il colore dell'area sovrascrive quindi il colore dell'elemento e il colore del componente.

  • Colore dell'area: i colori dell'area sono impostati sulle aree selezionate in PARTdesigner.

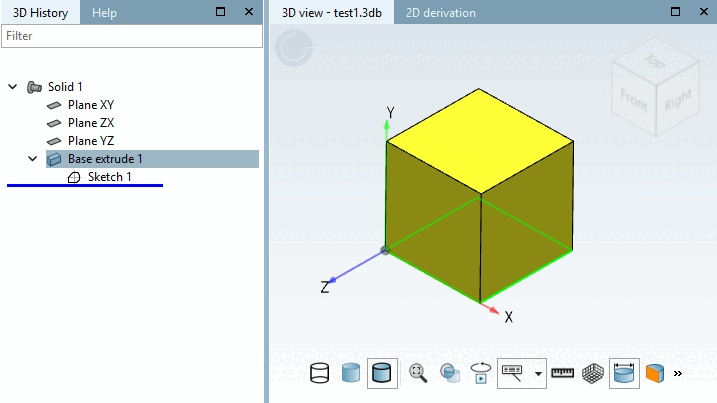

    Figura 7.385.

    Selezionare un'area e richiamare il comando di menu contestuale Attributi area... [Face attributes...] comando del menu contestuale. Vedere Sezione 7.7.1.2, “ Attributi dell'area ”.

  • Colore della feature: i colori delle feature vengono impostati su intere feature in PARTdesigner (ad esempio, un'estrusione). Tutte le aree create da questa feature vengono quindi colorate.

  • Colore del componente:

    I colori delle parti vengono impostati in PARTproject tramite le proprietà di rendering [Render attributes] (vedere la Sezione 5.9.2.8, “Voce di menu: Proprietà di rendering ” ). L'intera parte è colorata.
