Utiliser son propre modèle 3D [Use own 3D model]:

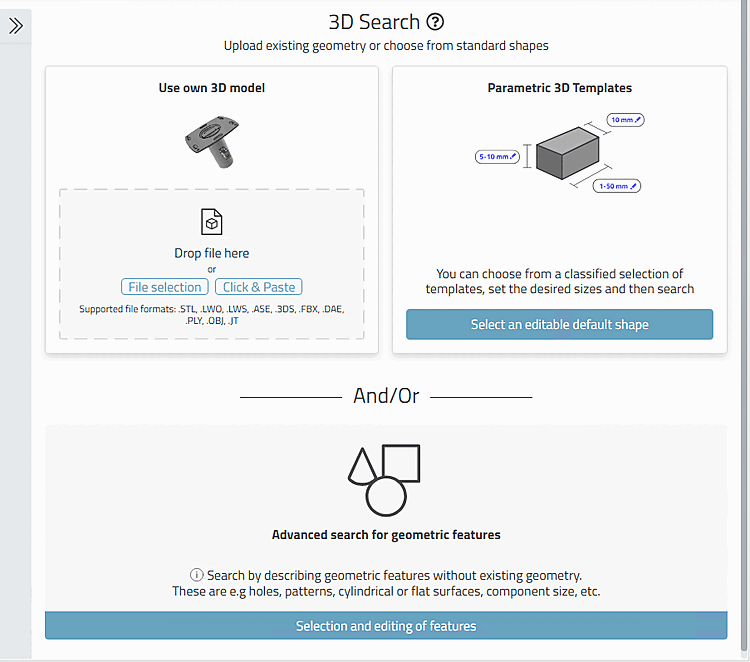

Utilisez votre propre modèle pour la recherche. Faites simplement glisser la pièce souhaitée dans la zone désignée Placer le fichier ici [Drop file here], utilisez un fichier du presse-papiers en cliquant sur & insérer ou déterminez une pièce en cliquant sur le bouton Sélectionner le fichier [File selection].

Effectuez la recherche pour une pièce détachée ou une pièce d'un assemblage. Dans tous les cas, la boîte de dialogue de paramétrage s'ouvre après le chargement de la pièce.

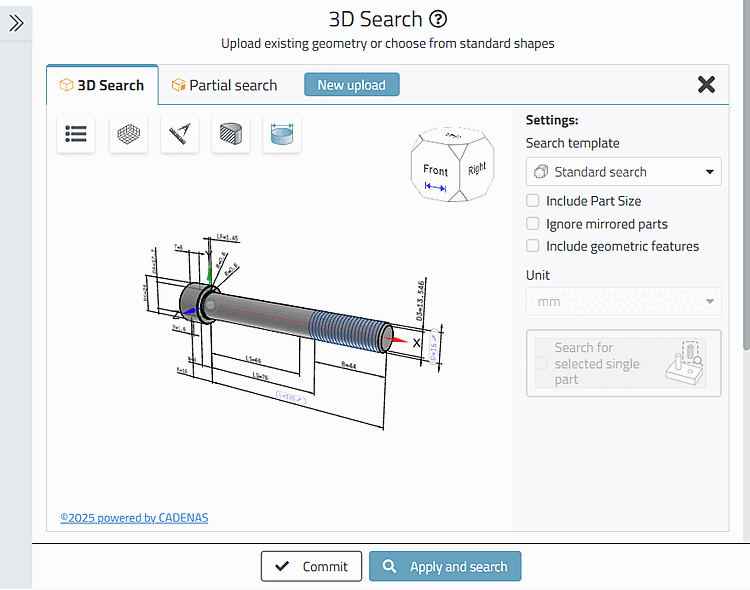

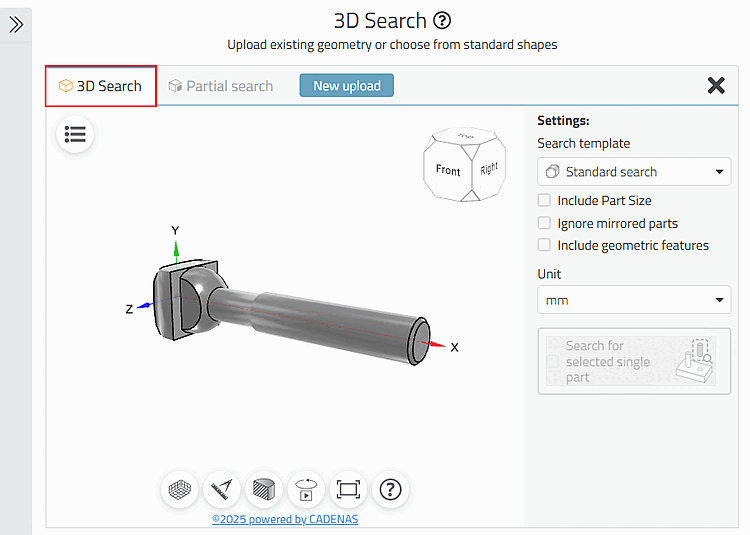

Recherche 3D [3D Search] -> Dialogue de paramétrage

Pour plus de détails, voir Section 5.5.2.3, «  Utiliser son propre modèle 3D (ou celui ouvert en 3D)  ».

Dans la section Modèles 3D paramétriques [Parametric 3D Templates], vous choisissez parmi une sélection de modèles classés, vous adaptez la taille et vous lancez ainsi la recherche. Vous trouverez de plus amples informations à ce sujet ici : Section 5.5.2.4, «  Modèles 3D paramétriques  ».

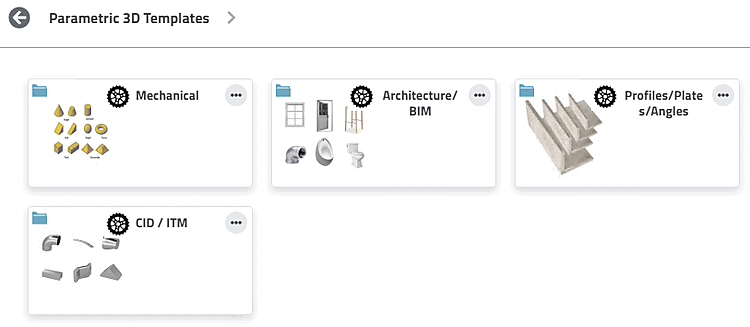

Modèles 3D paramétriques [Parametric 3D Templates]

Sous Recherche avancée par caractéristiques géométriques [Advanced search for geometric features], vous effectuez la recherche sur la base de la définition de caractéristiques géométriques. Il s'agit par exemple de perçages, de motifs, de surfaces cylindriques ou planes, de la taille de la pièce, etc.

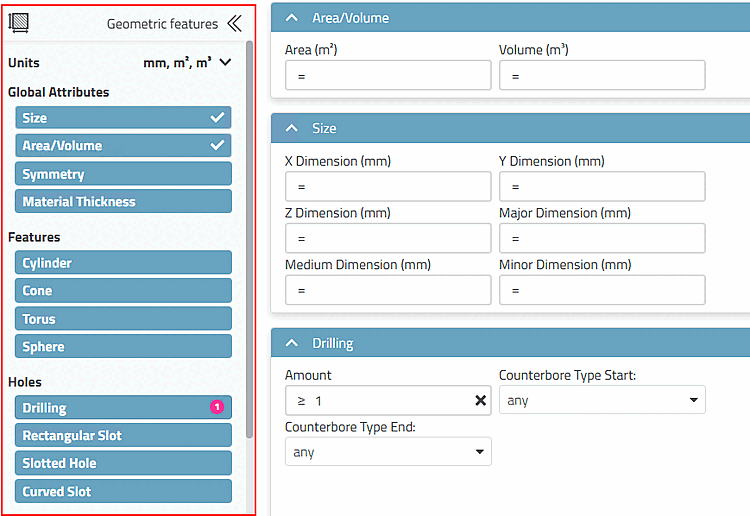

Caractéristiques géométriques [Geometric features]

Voir Section 5.5.2.5, «  Recherche avancée de caractéristiques géométriques  ».

Rechercher à nouveau [New search] -> La boîte de dialogue des paramètres s'ouvre.

Vous trouverez des détails sur la boîte de dialogue de réglage sur Section 5.5.2.3, «  Utiliser son propre modèle 3D (ou celui ouvert en 3D)  ».

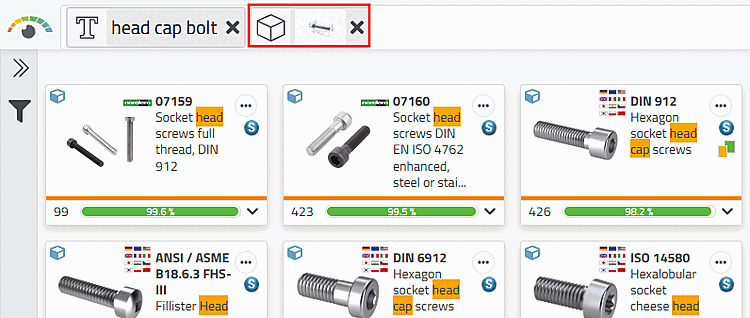

Ajouter à la recherche [Add to search] -> La recherche est immédiatement exécutée et la méthode est ajoutée dans le champ de saisie de la recherche. Vous pouvez ouvrir la boîte de dialogue des paramètres pour la recherche 3D en cliquant sur la méthode et en relançant ensuite la recherche. Vous trouverez des détails sur la boîte de dialogue des paramètres sur Section 5.5.2.3, «  Utiliser son propre modèle 3D (ou celui ouvert en 3D)  ».
