Eigenes 3D-Modell verwenden [Use own 3D model]:

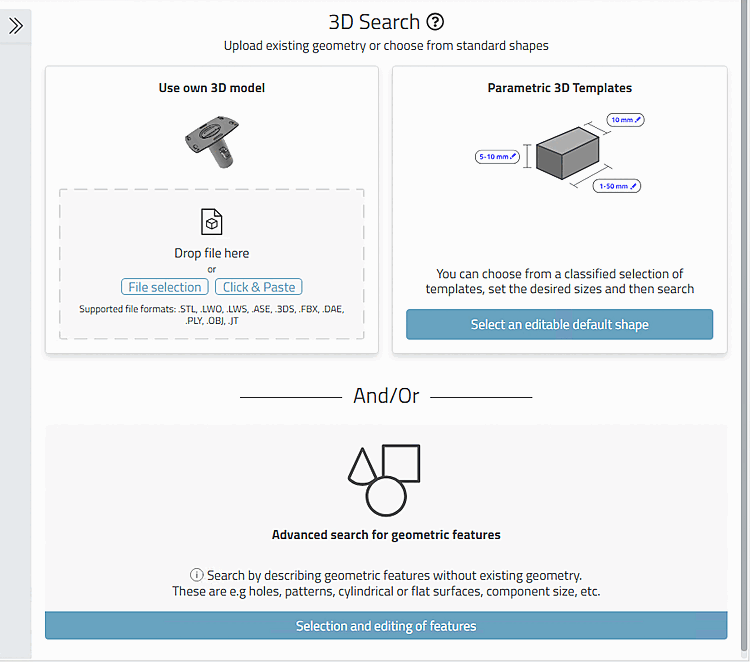

Verwenden Sie ein eigenes Modell für die Suche. Ziehen Sie das gewünschte Teil einfach in den ausgewiesenen Bereich Datei hier ablegen [Drop file here], verwenden Sie per Klick & Einfügen eine Datei aus der Zwischenablage oder bestimmen Sie ein Teil über den Button Dateiauswahl [File selection].

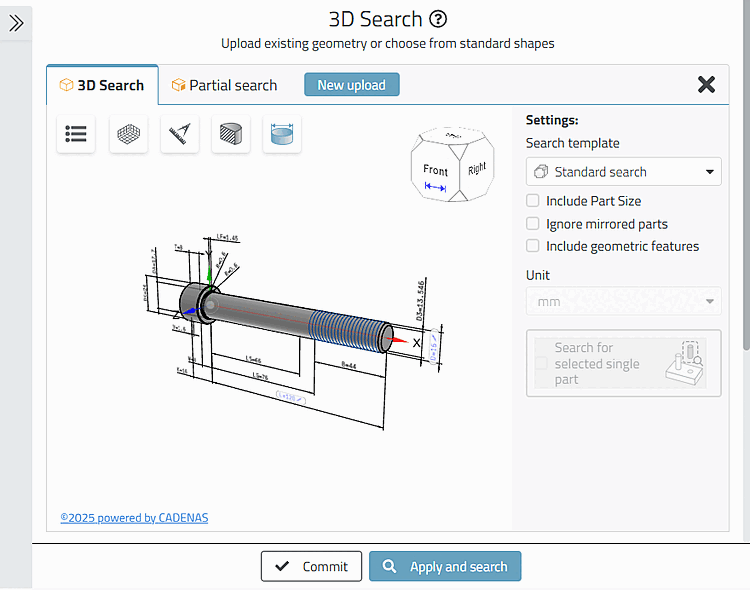

Führen Sie die Suche für eine Einzelteil oder ein Teil einer Baugruppe durch. In jedem Fall wird nach dem Laden des Teils der Einstellungsdialog geöffnet.

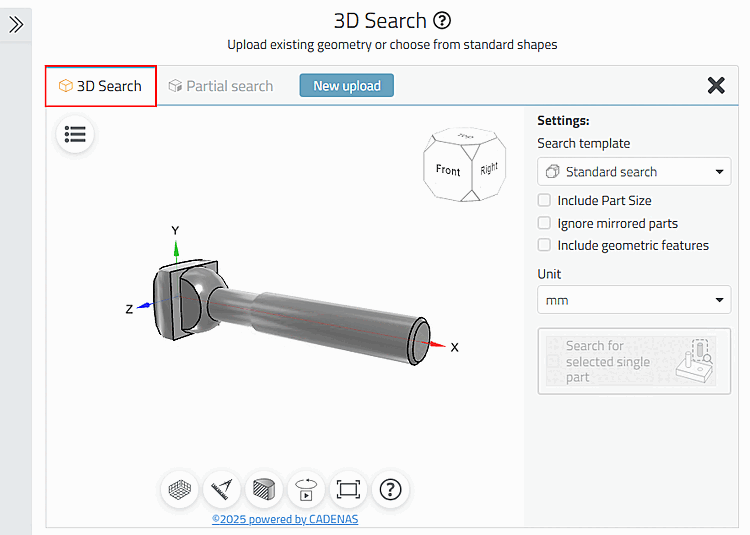

3D Suche [3D Search] -> Einstellungsdialog

Für Details siehe Abschnitt 5.5.2.3, „ Eigenes 3D-Modell verwenden (oder das in 3D geöffnete) “.

Im Bereich Parametrische 3D Vorlagen [Parametric 3D Templates] wählen Sie aus einer Auswahl klassifizierter Vorlagen, passen die Größe an und starten damit die Suche. Weiterführende Informationen dazu finden Sie hier: Abschnitt 5.5.2.4, „ Parametrische 3D Vorlagen “.

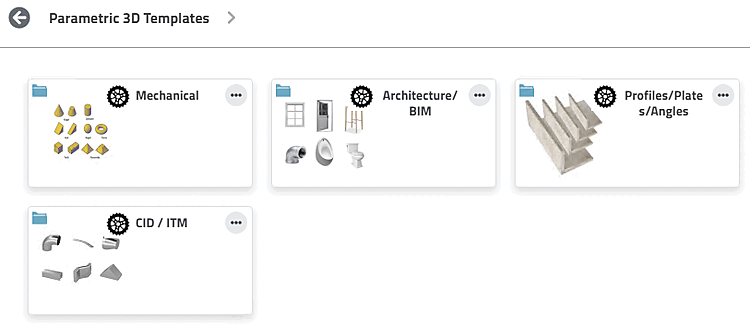

Parametrische 3D Vorlagen [Parametric 3D Templates]

Unter Erweiterte Suche nach geometrischen Merkmalen [Advanced search for geometric features] führen Sie die Suche anhand der Definition von geometrischen Merkmalen durch. Dies sind z.B. Bohrungen, Muster, zylindrische oder ebene Flächen, Bauteilgröße usw.

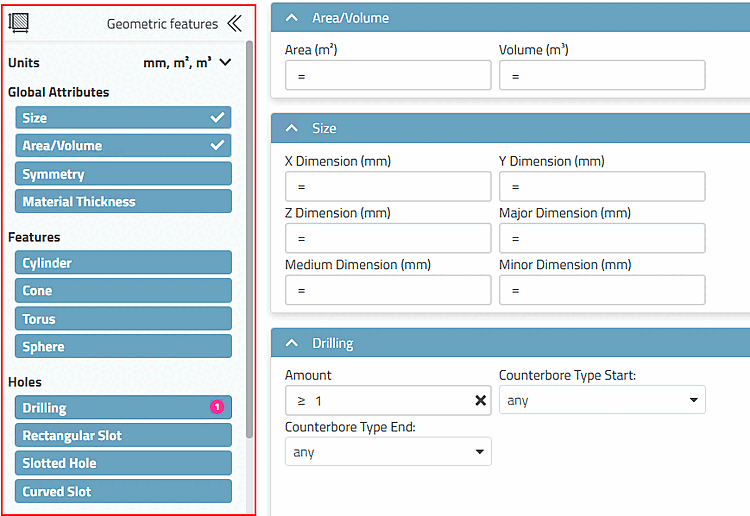

Geometrische Merkmale [Geometric features]

Siehe Abschnitt 5.5.2.5, „ Erweiterte Suche nach geometrischen Merkmalen “.

Neu suchen [New search] -> Der Einstellungsdialog wird geöffnet.

Details zum Einstellungsdialog finden Sie unter Abschnitt 5.5.2.3, „ Eigenes 3D-Modell verwenden (oder das in 3D geöffnete) “.

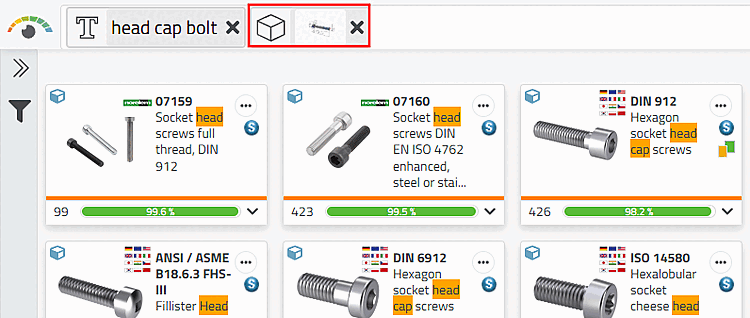

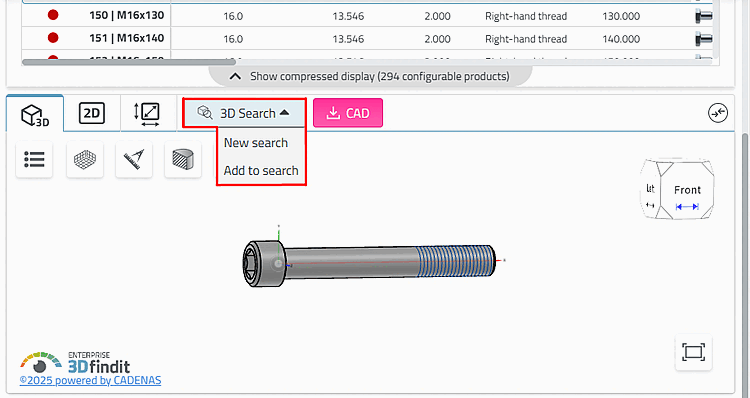

Zur Suche hinzufügen [Add to search] -> Die Suche wird unmittelbar ausgeführt und die Methode im Sucheingabefeld zugefügt. Den Einstellungsdialog für die 3D Suche öffnen Sie optional mit Klick auf die Methode und starten danach die Suche erneut. Details zum Einstellungsdialog finden Sie unter Abschnitt 5.5.2.3, „ Eigenes 3D-Modell verwenden (oder das in 3D geöffnete) “.
