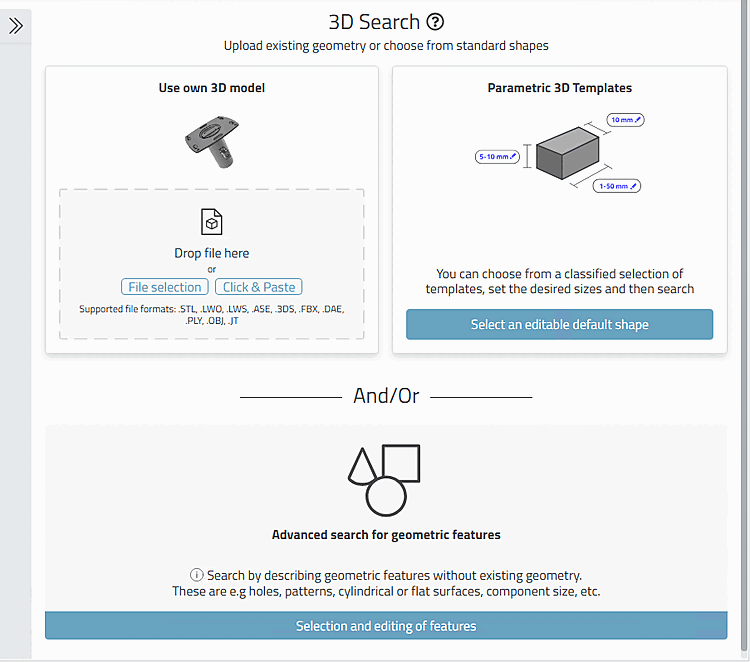

Utilizzate il vostro modello 3D [Use own 3D model]:

Utilizzare il proprio modello per la ricerca. È sufficiente trascinare la parte desiderata nell'area designata File qui [Drop file here], utilizzare un file dagli appunti facendo clic e incollando o selezionare una parte utilizzando il pulsante Selezione file [File selection].

Eseguire la ricerca per un singolo pezzo o per una parte di un assieme. In ogni caso, la finestra di dialogo delle impostazioni si apre dopo il caricamento del pezzo.

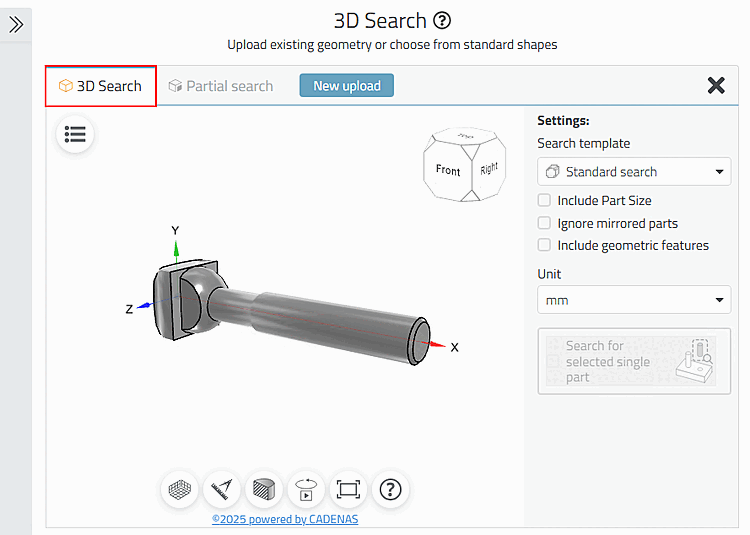

Figura 5.55.  Ricerca 3D [3D Search] -> dialogo Impostazioni

Per maggiori dettagli, vedere Sezione 5.5.2.3, “ Utilizzare il proprio modello 3D (o quello aperto in 3D) ”.

Nell'area Modelli 3D parametrici [Parametric 3D Templates] è possibile scegliere tra una selezione di modelli classificati, regolare le dimensioni e avviare la ricerca. Ulteriori informazioni sono disponibili qui: Sezione 5.5.2.4, “ Modelli 3D parametrici ”.

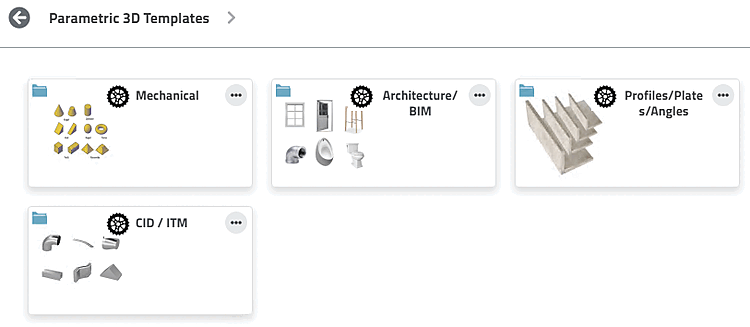

Figura 5.56.  Modelli 3D parametrici [Parametric 3D Templates]

In Ricerca avanzata di caratteristiche geometriche [Advanced search for geometric features], è possibile effettuare la ricerca in base alla definizione di caratteristiche geometriche. Queste sono, ad esempio, fori, modelli, superfici cilindriche o piane, dimensioni dei componenti, ecc.

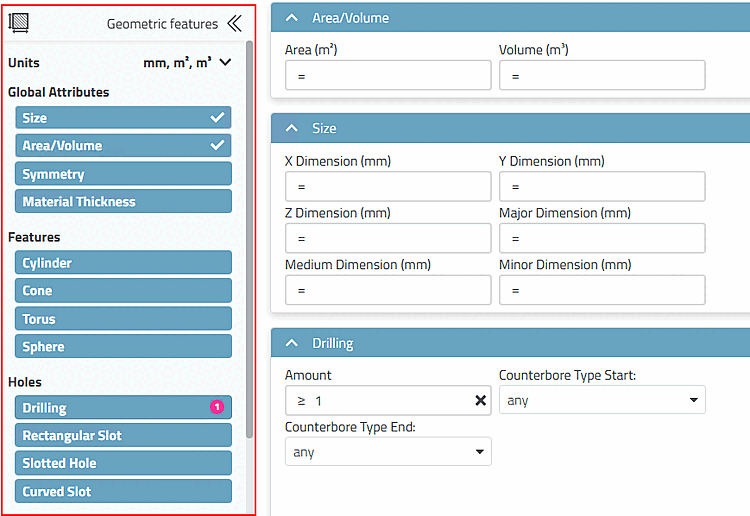

Figura 5.57.  Caratteristiche geometriche [Geometric features]

Vedere Sezione 5.5.2.5, “ Ricerca avanzata di caratteristiche geometriche ”.

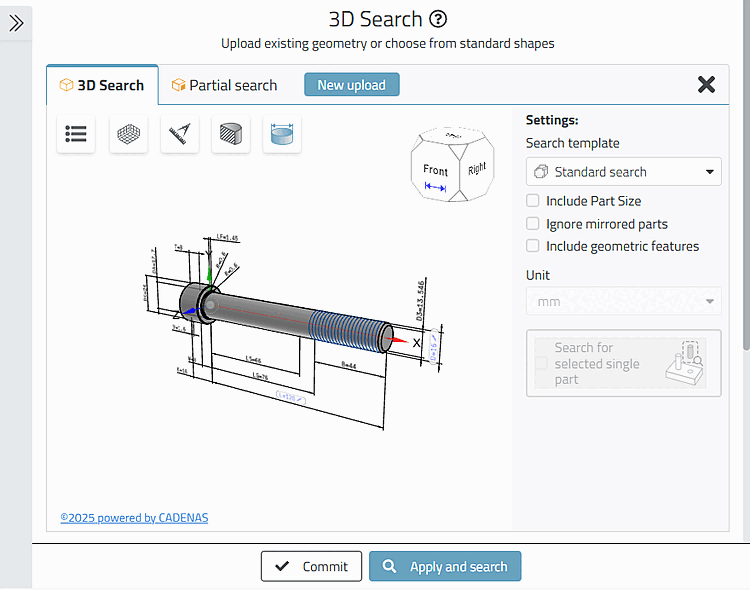

Cerca nuovo [New search] -> Si apre la finestra di dialogo delle impostazioni.

Figura 5.59.

I dettagli sulla finestra di dialogo delle impostazioni sono disponibili all'indirizzo Sezione 5.5.2.3, “ Utilizzare il proprio modello 3D (o quello aperto in 3D) ”.

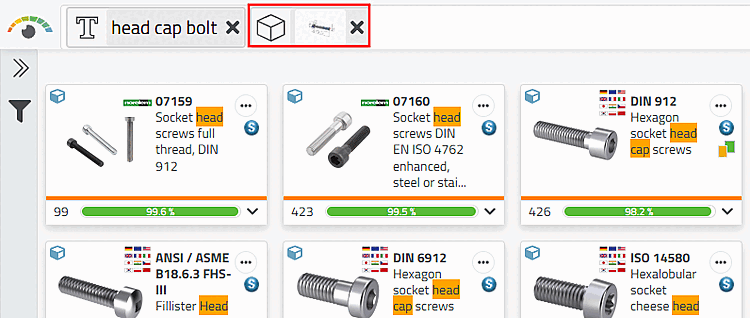

Aggiungi alla ricerca [Add to search] -> La ricerca viene eseguita immediatamente e il metodo viene aggiunto al campo di ricerca. È possibile aprire la finestra di dialogo delle impostazioni per la ricerca 3D facendo clic sul metodo e quindi avviare nuovamente la ricerca. I dettagli sulla finestra di dialogo delle impostazioni sono disponibili all'indirizzo Sezione 5.5.2.3, “ Utilizzare il proprio modello 3D (o quello aperto in 3D) ”.

Figura 5.60.
