7.13.5.2. Menu contextuel "Composants" - Insérer une pièce...

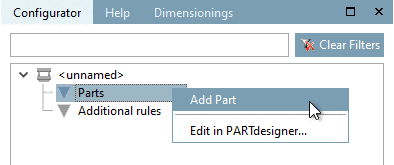

Pour ajouter des composants à une configuration, appelez la commande Insérer une pièce du [Add Part] menu contextuel au-dessus de l'élément Composants [Parts].

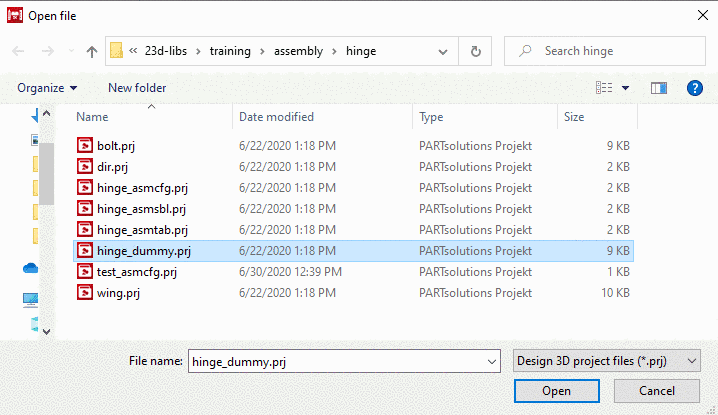

-> Une fenêtre d'exploration s'ouvre.

Sélectionnez un fichier de projet [Project file] (*.prj) et confirmez en cliquant sur Ouvrir.

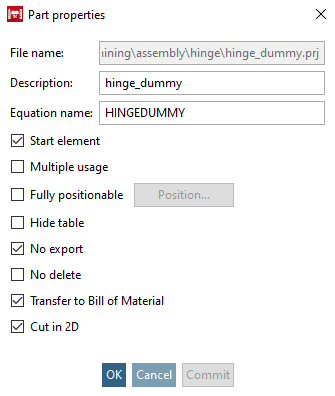

-> La boîte de dialogue Propriétés de la pièce [Part properties] s'ouvre.

Déterminez les propriétés :

  • Nom de fichier [File name]: ...est inscrit automatiquement. Emplacement du composant.

  • Désignation [Description]: ...pour le composant dans l'arborescence du configurateur.

  • Nom de la formule [Equation name] : ...pour le référencement interne du composant. Se trouve entre parenthèses après la désignation.

    [Remarque]Remarque

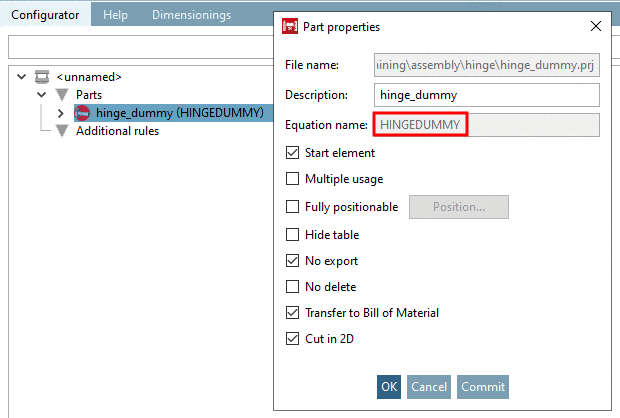

    Une fois attribué, un nom de formule [Equation name] ne peut plus être modifié.

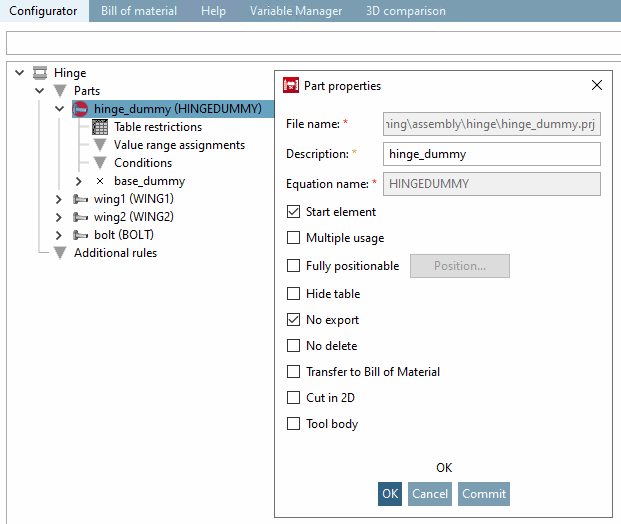

  • Élément de départ [Start element] : Le composant à partir duquel le est défini comme un élément de départ [Start element]. Dans le option correspondante. Les éléments de démarrage sont signalés par un cercle rouge dans l’arborescence des répertoires.

    [Remarque]Remarque

    Il est également possible de définir plusieurs éléments de construction comme éléments de départ!

  • Utilisable plusieurs fois [Multiple usage] : Un composant peut être inséré dans l'assemblage dans différentes positions et avec des dimensions différentes.

  • Positionnement absolu [Fully positionable] :

    [Remarque]Remarque

    Cette option est spécialement conçue pour l'élément de départ. Les autres éléments peuvent être positionnés dans la boîte de dialogue Propriétés de la règle [Rule properties].

    Cette option permet de déplacer le vecteur à n'importe quel endroit de l'espace.

    Dès que vous activez l'option, le bouton Position [Position...]... devient actif.

    Après avoir cliqué sur Position.. [Position...]. la boîte de dialogue Positionnement absolu [Fixed positioning] s'ouvre.

    Le dialogue se divise en 3 sections.

    • Point de contact [Base point] (par défaut : 0,0,0)

      Le composant peut être déplacé dans la direction des 3 axes.

    • Axe X [X axis] (par défaut : 1,0,0)

      La boîte de dialogue Axe X permet de faire pivoter le système de coordonnées de l'élément de construction par rapport au système de coordonnées de base.

    • Axe Y [Y axis] (par défaut : 0,1,0)

      Comme pour l'axe X

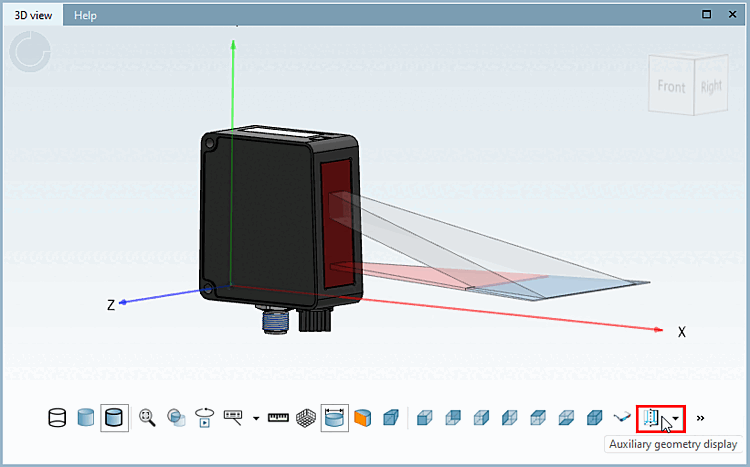

    Dans l'exemple ci-dessus, le composant a été déplacé de 5 unités vers la droite dans la direction de l'axe X et pivoté vers le haut dans le plan X-Y (Z=0) au moyen du vecteur (1 ; 0,1). Aucune modification n'a été apportée à l'orientation de l'axe Y du composant.

    [Remarque]Remarque

    Le champ Axe Z n'est pas nécessaire, car cette valeur est calculée automatiquement.

    Les entrées non autorisées dans la section Axe Y sont automatiquement corrigées.

  • Cacher la table [Hide table] : La table correspondante n'est ainsi pas visible dans PARTdataManager.

  • Ne pas exporter [No export] : Lors de l'exportation de l'assemblage de PARTdataManager vers un système de CAO, ce composant n'est pas repris.

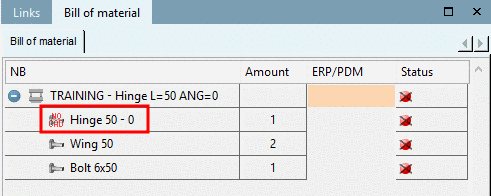

    Les articles avec l’option Ne pas exporter [No export] recevront l’icône NO dans le PARTdataManager, dans la boîte [Assembly] [Bill of material] de dialogue Construction, Liste des pièces CAD (voir la figure suivante). [104]

    NO CAD

    NO CAD

  • Ne peut pas être effacé [No delete] : Le composant ne peut pas être retiré du pochoir.

  • Reprise dans la liste des pièces [Transfer to Bill of Material]: Le composant concerné est repris dans la liste de commande de PARTbom.

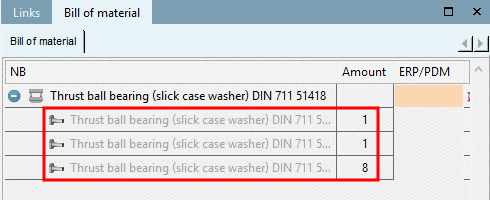

    Les pièces sans option Reprise dans la nomenclature [Transfer to Bill of Material] apparaissent grisées dans le PARTdataManager dans la zone de dialogue Structure [Assembly], nomenclature [Bill of material] (voir illustration suivante) "NO BOM". [105]

    NO BOM

    NO BOM

  • Couper en 2D [Cut in 2D]: ... définit si la pièce doit être concernée par la coupe en 2D. Décochez cette case pour les vis, par exemple, que vous ne souhaitez pas voir hachurées lors de la coupe.

    [Remarque]Remarque

    Si vous n'effectuez aucune saisie dans les champs Désignation [Description] et Nom de la formule [Equation name], vous ne pouvez quitter cette fenêtre qu'en cliquant sur Annuler [Cancel].




[104] Voir aussi Section 3.1.7.5, «  Fenêtre d'amarrage "Construction  » in Manuel utilisateur PARTsolutions.

[105] Comparer avec la fenêtre "Structure" - Nomenclature.
