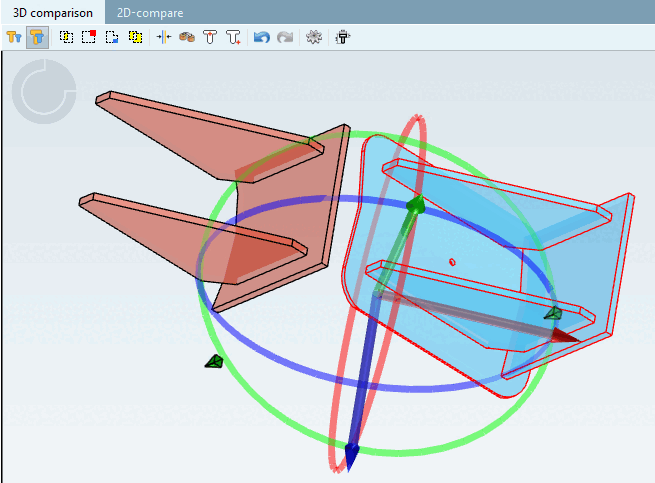

Pour aligner manuellement un composant, procédez comme suit :

  1. Cliquez sur l'un des deux composants pour faire apparaître les cercles de rotation et les axes de rotation.

  2. Sélectionnez un cercle de rotation ou un axe de rotation et déplacez le composant en maintenant le bouton gauche de la souris enfoncé.

Les fonctions de la barre d'outils en bas de la comparaison 3D [3D comparison] sont identiques à celles de Vue des pièces [Part view] -> Vue 3D [3D view]. Voir Section 3.1.7.6, « Fenêtre d'accueil "Vue 3D  ».

Ci-dessous, les différentes fonctions de la barre d'outils sont décrites ci-dessus.
