3.1.6.10.3. 3D-Vergleich
3.1.6.10.3.1. Bauteile ausrichten - Funktionen
3.1.6.10.3.2. Vergleichsoperationen
3.1.6.10.3.3. Weitere Funktionen
3.1.6.10.3.4. Einstellungen
3.1.6.10.3.5. Orientierungswürfel
3.1.6.10.3.6. Kontextmenü "3D-Vergleich"

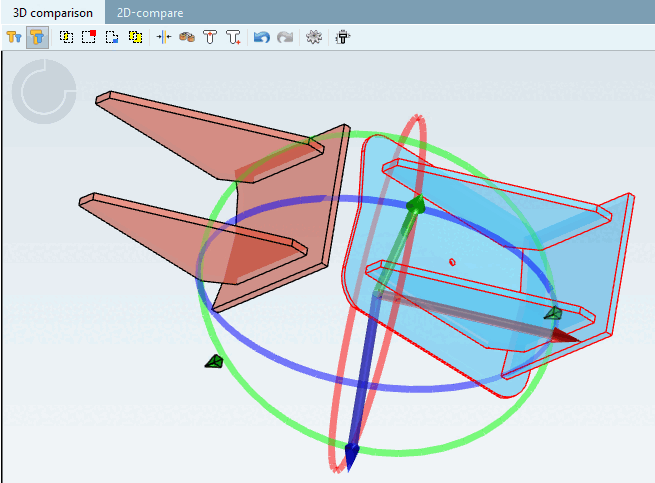

Um ein Bauteil manuell auszurichten, gehen Sie folgendermaßen vor:

  1. Klicken Sie eines der beiden Bauteile an, sodass die Rotationskreise und Rotationsachsen erscheinen.

  2. Selektieren Sie einen Rotationskreis oder eine Rotationsachse und bewegen Sie das Bauteil mit gehaltener linker Maustaste.

Die Funktionen der Toolbar unten im 3D-Vergleich [3D comparison] sind identisch mit denen unter Teileansicht [Part view] -> 3D-Ansicht [3D view]. Siehe Abschnitt 3.1.7.6, „Dockingfenster "3D Ansicht" “.

Im Folgenden sind die einzelnen Funktionen der Toolbar oben beschrieben.
