1.3.4.7.4.2.  Créer et modifier automatiquement des esquisses à partir de la 3D
Précédent  Suivant
1.3.4.7.4.2.  Créer et modifier automatiquement des esquisses à partir de la 3D

Vous pouvez créer automatiquement les esquisses de vue à partir de n'importe quelle partie de l'arborescence du répertoire ou d'une liste de résultats, puis les modifier dans l'esquisseuret les utiliser ensuite pour une recherche d'esquisse.

  1. Appel : Cliquer sur la commande de menu contextuel Recherche d'esquisses avec des esquisses de cette pièce [Sketch search for this part].

    Vous trouverez cette commande dans le menu contextuel des projets (dans la structure du répertoire ou dans les listes de résultats).

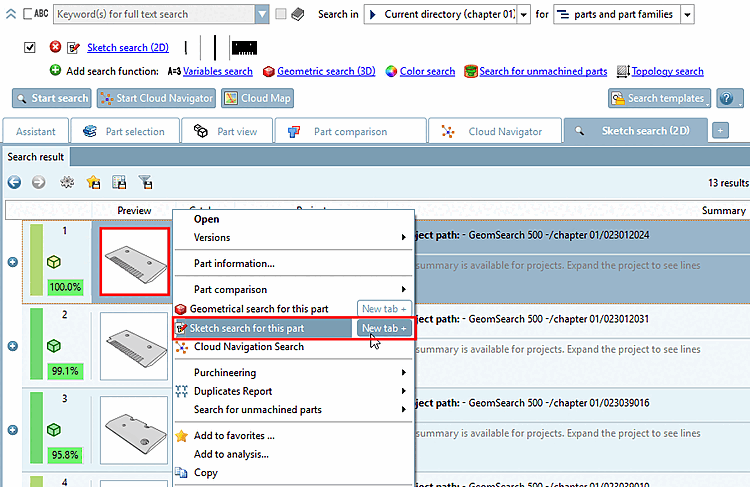

    Exemple : Appel à partir des résultats de recherche [Search results]

    Exemple : Appel à partir des résultats de recherche [Search results]

  2. Trois vues d'esquisse sont automatiquement générées et affichées dans la boîte de dialogue Importer dessin [Import drawing].

    Si l'option Convertir en image noir et blanc [Convert to black-and-white image] est activée, vous pouvez éventuellement inverser les couleurs [Reverse colors] et ajuster la luminosité [Adjust lightness] avant l'importation.

    En cliquant sur OK, les dessins sont repris et affichés dans la liste des méthodes de recherche.

  3. En cliquant sur le lien Recherche d'esquisses (2D) [Sketch search (2D)], vous ouvrez la boîte de dialogue permettant d'éditer les esquisses. Vous pouvez maintenant utiliser les esquisses dans leur état actuel ou, le cas échéant, continuer à les modifier et ne les utiliser qu'ensuite pour une recherche d'esquisse.

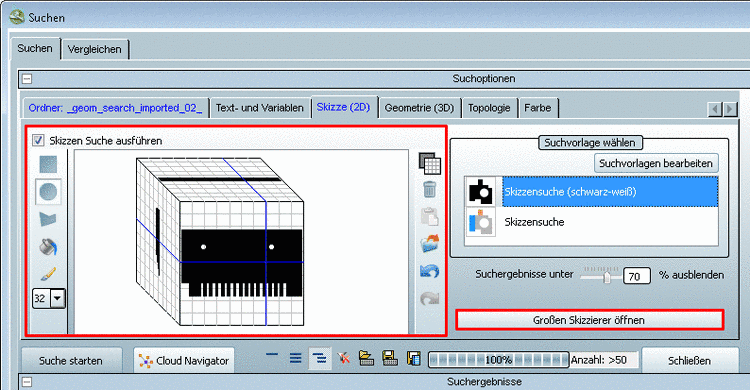

    Esquisses dans l'esquisseur

    Esquisses dans l'esquisseur

    Vous trouverez des détails sur l'esquisseur sur Section 1.3.4.7.6, «  Outils de peinture ».
