1.3.4.7.4.2. Skizzen automatisch aus 3D erstellen und modifizieren

Sie können aus einem beliebigen Teil der Verzeichnisstruktur oder einer Ergebnisliste automatisch die Ansichtsskizzen erstellen, danach im Skizzierer modifizieren und dann für eine Skizzensuche verwenden.

  1. Aufruf: Klicken Sie den Kontextmenübefehl Skizzensuche mit Skizzen von diesem Teil [Sketch search for this part].

    Den Befehl finden Sie im Kontextmenü von Projekten (in der Verzeichnisstruktur oder in Ergebnislisten).

    Beispiel: Aufruf aus Suchergebnisse [Search results]

    Beispiel: Aufruf aus Suchergebnisse [Search results]

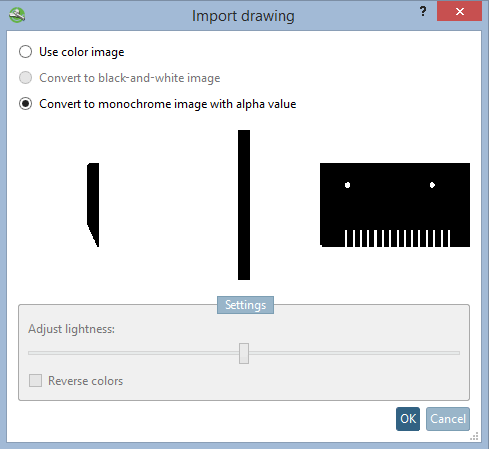

  2. Es werden automatisch 3 Skizzen-Ansichten generiert und im Dialogfenster Zeichnung importieren [Import drawing] angezeigt.

    Wenn die Option In Schwarz-Weiß-Bild umwandeln [Convert to black-and-white image] aktiviert ist, können Sie optional vor dem Import Farben umkehren [Reverse colors] und Helligkeit anpassen [Adjust lightness].

    Mit OK werden die Zeichnungen übernommen und in der Liste der Suchmethoden dargestellt.

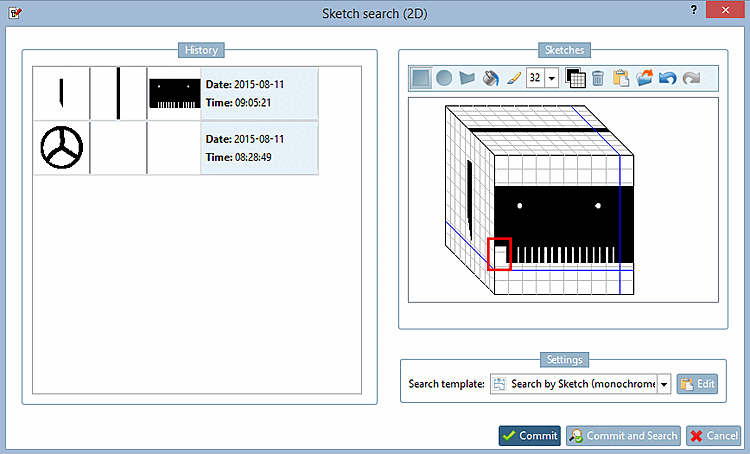

  3. Mit Klick auf den Link Skizzensuche (2D) [Sketch search (2D)] öffnen Sie das Dialogfenster zum Bearbeiten der Skizzen. Sie können die Skizzen nun im aktuellen Zustand verwenden oder gegebenenfalls weiter bearbeiten und erst danach für eine Skizzensuche verwenden.

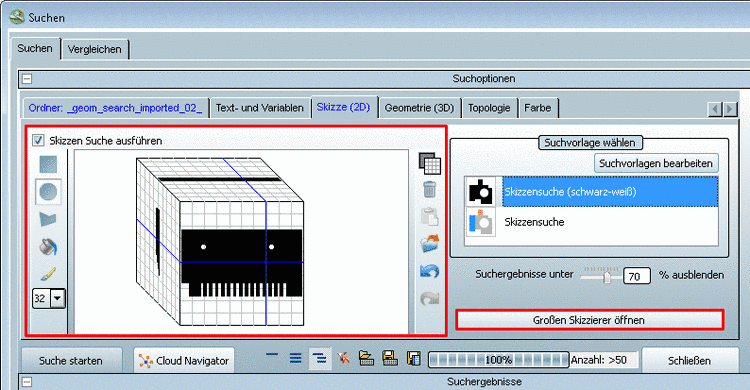

    Skizzen im Skizzierer

    Skizzen im Skizzierer

    Details zum Skizzierer finden Sie unter Abschnitt 1.3.4.7.6, „ Malwerkzeuge“.
