4.4.2.3.1. Exemple

Dans cet exemple, la recherche d'une caractéristique géométrique est combinée à une recherche d'esquisse 2D [2D Sketch search].

Pièce recherchée :

Situation de départ:

-> Le répertoire de recherche souhaité pour les pièces personnelles a été configuré (voir Section 4.3.3, «  Recherche dans l'annuaire  »).

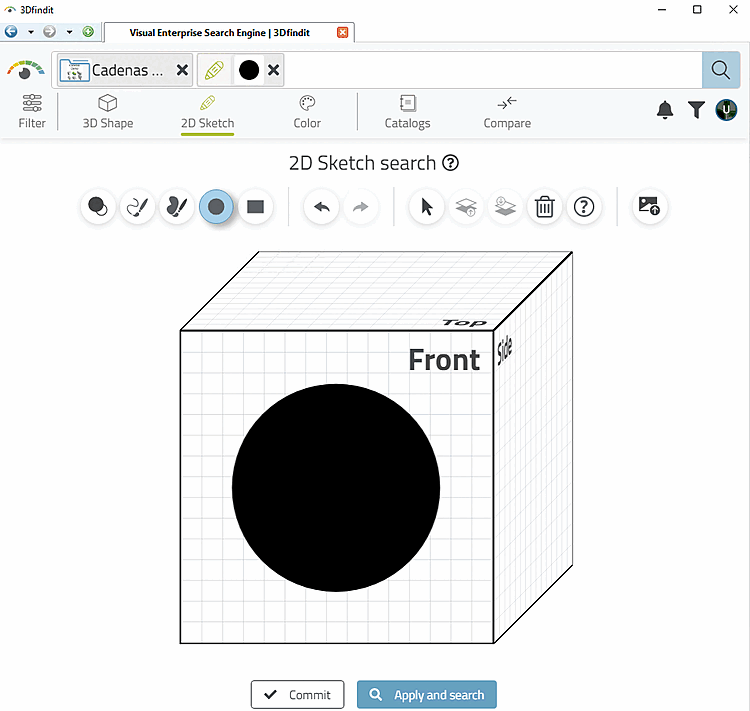

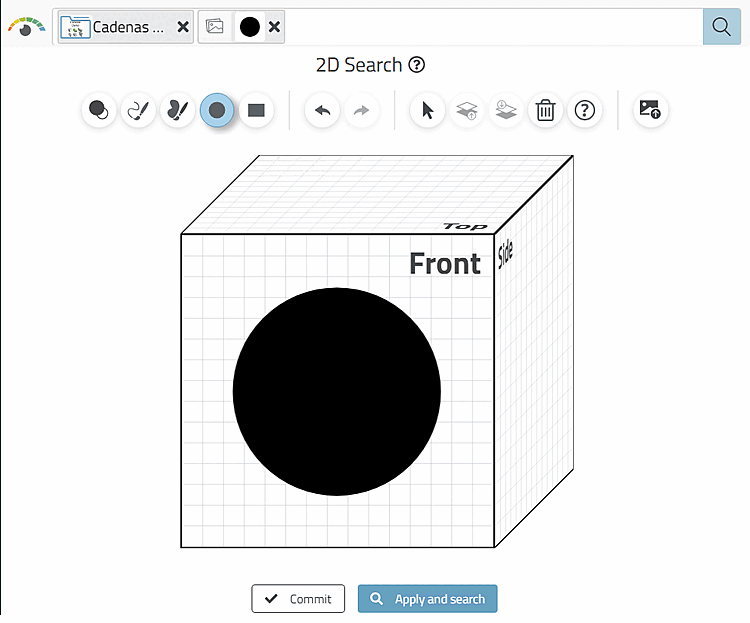

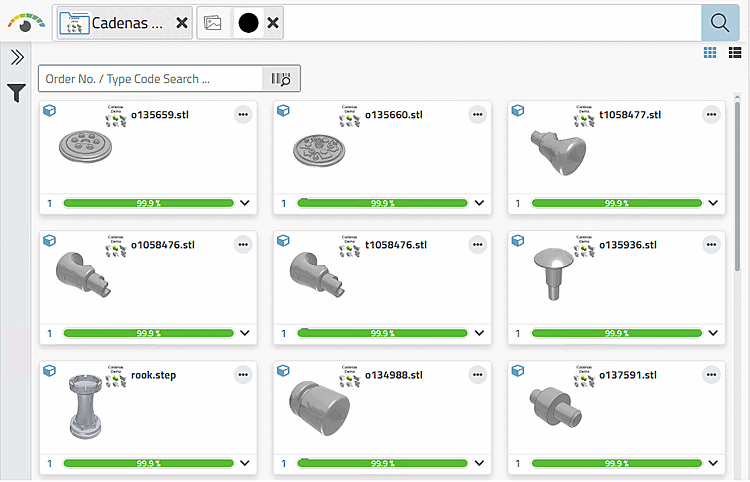

-> Une recherche d'une bride (cercle) a été effectuée au moyen d'une recherche d'esquisse 2D [2D Sketch search].

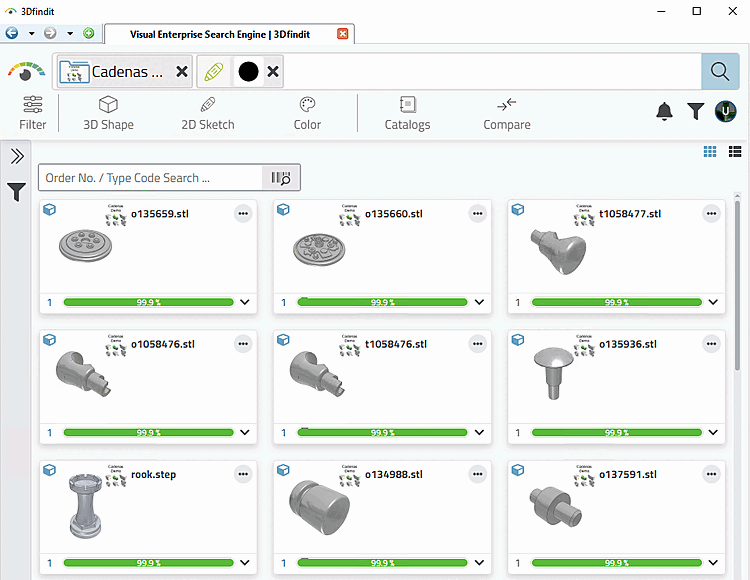

Une seule esquisse a permis de trouver non seulement des "tranches", mais aussi des pièces totalement différentes, étant donné qu'une seule dimension a été définie actuellement.

La recherche d'esquisse fonctionne bien avec une recherche par caractéristiques géométriques. Vous pouvez également définir une 2e dimension (donc par exemple l'épaisseur de la pièce recherchée) à l'aide d'une caractéristique géométrique.

  1. Ouvrez la recherche de forme 3D [3D Shape Search] et cliquez ensuite sur Recherche avancée de caractéristiques géométriques [Advanced search for geometric features].

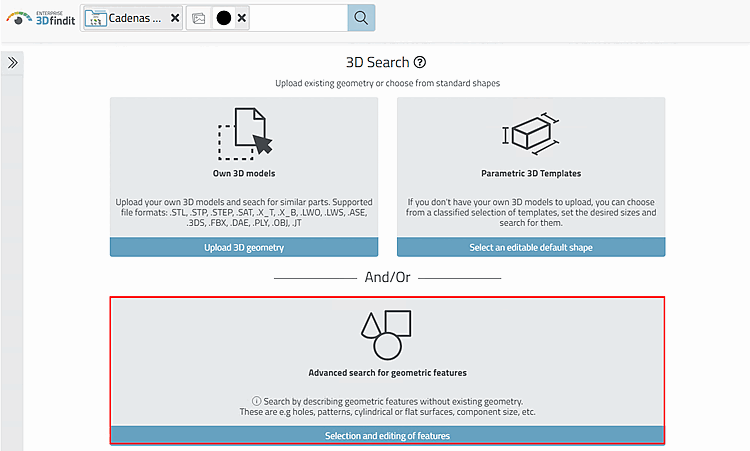

    Ouvrir la boîte de dialogue "Caractéristiques géométriques [Geometric features]

    Ouvrir la boîte de dialogue "Caractéristiques géométriques [Geometric features]

    -> La zone de dialogue Caractéristiques géométriques [Geometric features] s'ouvre.

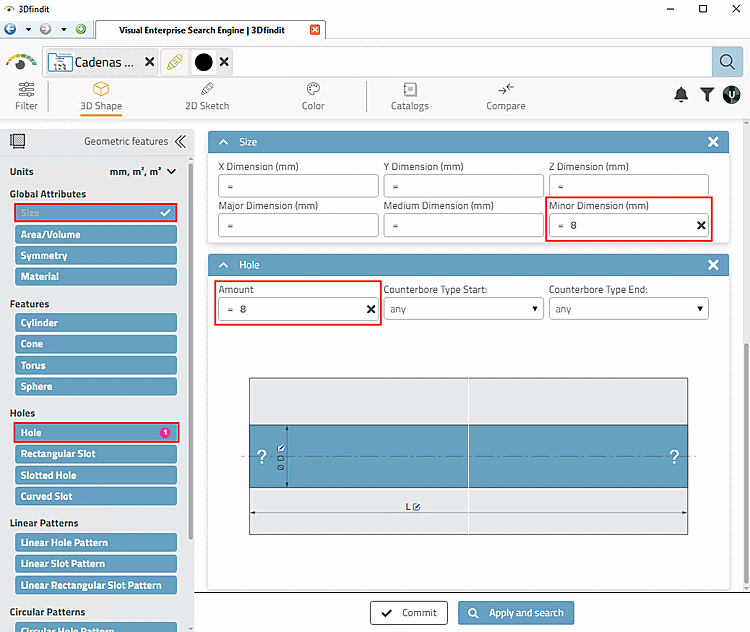

  2. Sous Attributs globaux [Global Attributes], cliquez sur Taille [Size].

    -> La zone de dialogue correspondante s'ouvre.

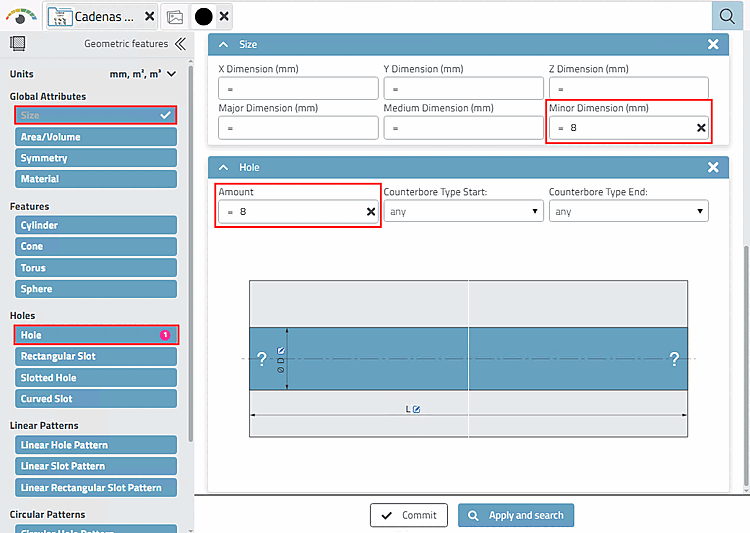

  3. Sous Taille [Size], inscrivez par exemple la valeur 8 pour la plus petite dimension [Minor Dimension] (mm).

    [Remarque]Remarque

    Vous pouvez également rechercher d'autres unités, comme par exemple les "pouces". Pour ce faire, ouvrez la zone de liste sous Unités [Units].

  4. Sous Trous [Holes], cliquez sur Trou [Hole] et inscrivez par exemple la valeur 8 sous Nombre [Amount].

  5. Cliquez sur Appliquer et rechercher [Apply and search].

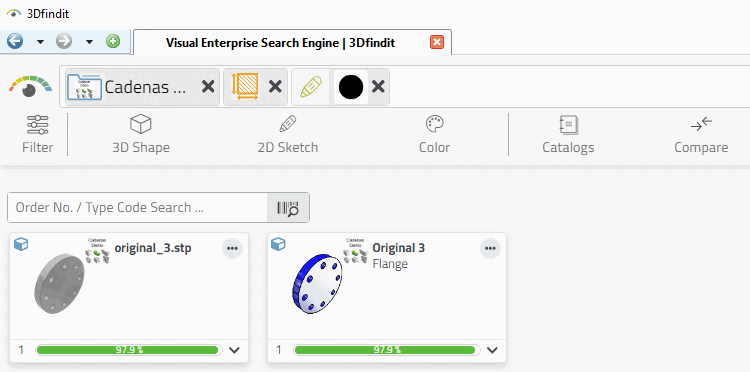

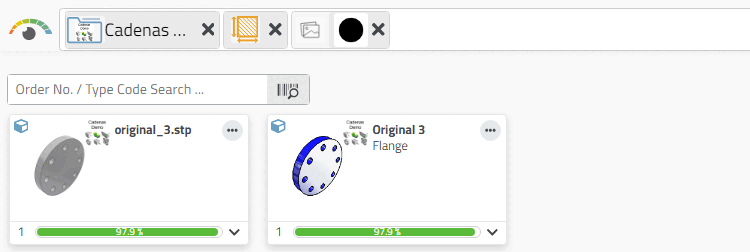

    -> La bride recherchée est maintenant en tête de la liste des résultats.

  6. Ouvrez la pièce souhaitée.

    -> Le tableau et la vue 3D s'affichent.

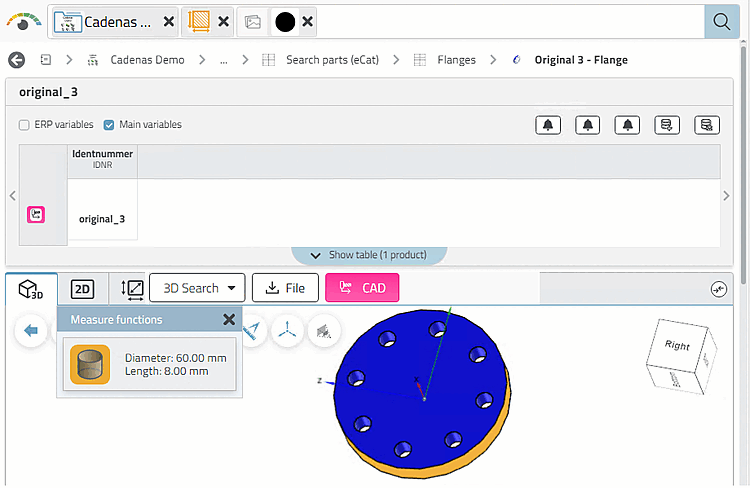

    Bride d'une épaisseur de 8 mm

    Bride d'une épaisseur de 8 mm

[Remarque]Remarque

Pour les pièces propres, 100% de toutes les lignes par tableau sont en général indexées, pour les pièces achetées, seul un certain pourcentage est indexé. Si vous souhaitez également saisir toutes les lignes des pièces achetées à 100%, il est possible de les réindexer administrativement à tout moment.[12]



[12] Voir Section 1.3.3.6.6.6, «  Index de recherche géographique  » in PARTsolutions Administration - Manuel .
