5.5.2.5.1. Esempio

In questo esempio, la ricerca di una caratteristica geometrica è combinata con la ricerca di uno schizzo 2D [2D Sketch search].

Parte ricercata:

Figura 5.117.

Situazione iniziale:

Sezione 5.4.3, “ Ricerca nella directory ”-> È stata impostata la directory di ricerca desiderata per le parti proprietarie (vedere ).

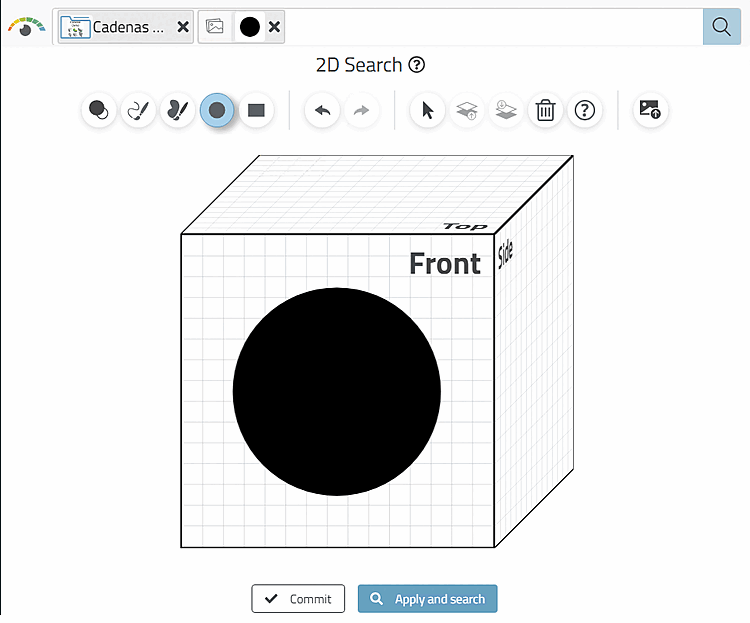

-> La ricerca di una flangia (cerchio) è stata effettuata utilizzando una ricerca per schizzo 2D [2D Sketch search].

Figura 5.118.

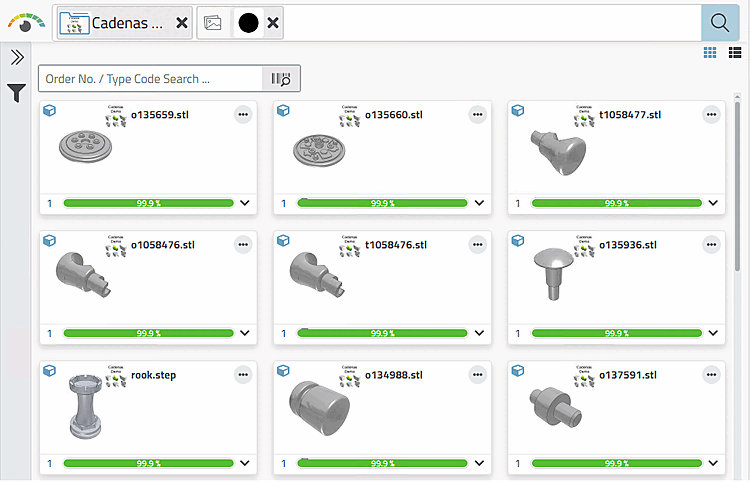

Con un solo schizzo, oltre ai "dischi" sono state trovate parti completamente diverse, poiché è stata definita solo una dimensione.

Figura 5.119.

La ricerca per schizzo funziona bene con la ricerca di caratteristiche geometriche. È anche possibile definire una seconda dimensione (ad esempio lo spessore del pezzo che si sta cercando) utilizzando una caratteristica geometrica.

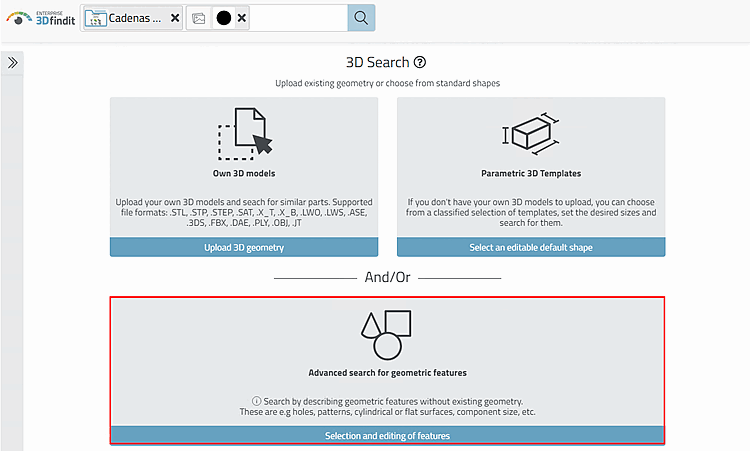

  1. Aprire la ricerca 3D [3D Search] e fare clic su Ricerca avanzata di caratteristiche geometriche [Advanced search for geometric features].

    Aprire l'area di dialogo "Caratteristiche geometriche [Geometric features]".

    Figura 5.120. Aprire l'area di dialogo "Caratteristiche geometriche [Geometric features]".

    -> Si apre l'area di dialogo Caratteristiche geometriche [Geometric features].

  2. In Attributi globali [Global Attributes], fare clic su Dimensioni [Size].

    -> Si apre l'area di dialogo corrispondente.

    Figura 5.121.

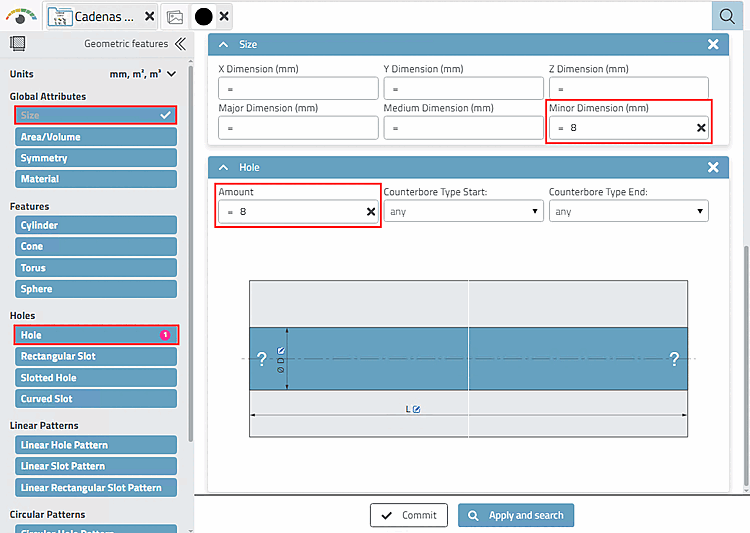

  3. Ad esempio, inserire il valore 8 in Dimensione [Size] per la dimensione più piccola [Minor Dimension] (mm).

    [Nota]Nota

    È possibile cercare anche altre unità di misura, ad esempio "pollici". A tale scopo, aprire il campo elenco sotto Unità [Units].

    Figura 5.122.

  4. In corrispondenza dei fori [Holes], fare clic su Foro [Hole] e inserire il valore 8, ad esempio, in Numero [Amount].

  5. Fare clic su Applica e cerca [Apply and search].

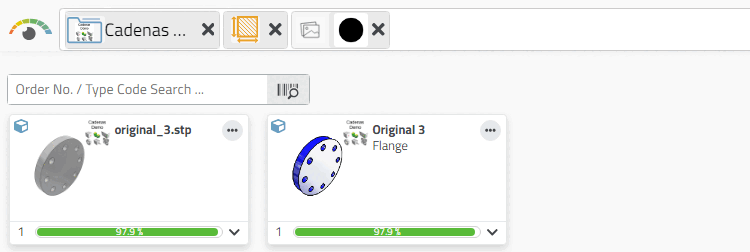

    -> La flangia cercata è ora in cima all'elenco dei risultati.

    Figura 5.123.

  6. Aprire la parte desiderata.

    -> Vengono visualizzate la tabella e la vista 3D.

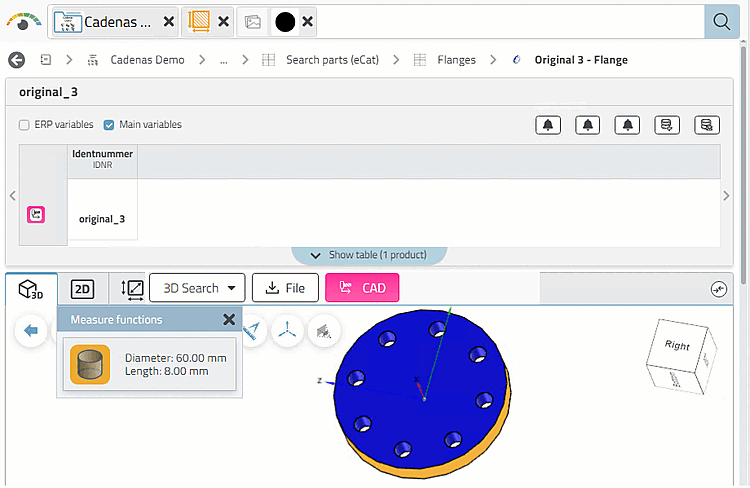

    Flangia con spessore di 8 mm

    Figura 5.124. Flangia con spessore di 8 mm

[Nota]Nota

Di norma, il 100% di tutte le righe per tabella è indicizzato per i pezzi propri e solo una certa percentuale per i pezzi acquistati. Se si desidera includere anche il 100% di tutte le righe per i pezzi acquistati, è possibile indicizzarle amministrativamente in qualsiasi momento.[31]



[31] Vedere Sezione 1.4.3.6.6.6, “ Indice di ricerca geografica ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.
