2.7.3.8. Modifier l'arborescence des clusters

2.7.3.8.2. Déplacer et réattribuer les nœuds de l'arborescence

Objet

Vous déplacez un nœud, ainsi que tous ses nœuds enfants, vers un emplacement plus approprié au sein de la même hiérarchie de regroupement. Cette opération peut être lancée via le menu du nœud ou en faisant glisser un nœud vers une destination appropriée dans l'arborescence.

Conditions préalables

Connectez-vous à l'aide de « clustering-view » et « clustering-edit ».
Ouvrez un clustering fermé comportant un nœud déplaçable (autre que la racine) et un autre nœud parent approprié.
Veillez lors du glisser-déposer à ce que la source et la destination soient visibles dans l'arborescence du cluster.

Procédure

Utilisez la commande « Move » [1] dans le menu Actions d’un nœud si la destination doit être sélectionnée de manière ciblée. La boîte de dialogue affiche une arborescence des nœuds parents appropriés ; une confirmation finale indique la source et la destination. Le nœud déplacé conserve ses nœuds enfants.

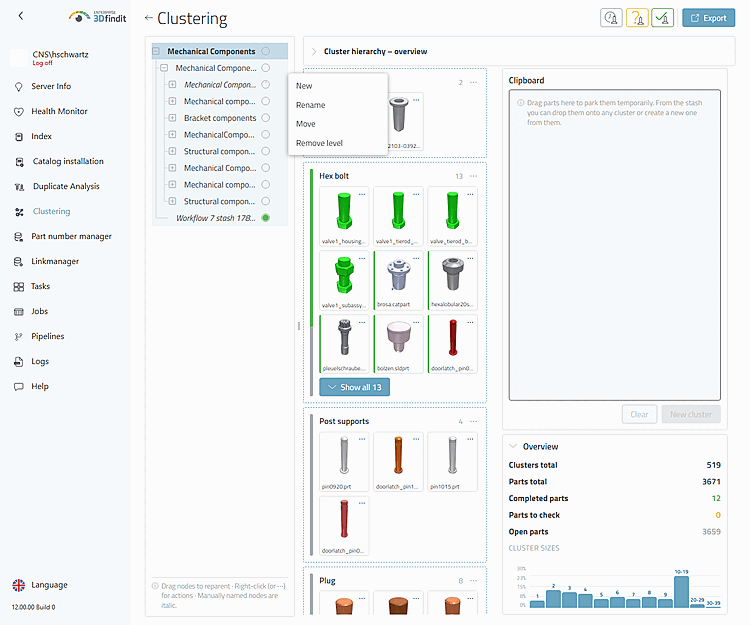

Le menu d'actions permet d'accéder directement à la fonction de déplacement d'un nœud.

Sélectionnez dans la liste un nœud interne ou une feuille vide situé(e) en dehors de la branche source [1]. La boîte de dialogue de confirmation [2] indique la modification de structure avant qu'elle ne soit exécutée. Les feuilles remplies ne figurent pas dans la liste de destination, car elles ne peuvent pas contenir de nœuds enfants.

La sélection de la cible et la confirmation distinguent clairement la réaffectation des autres opérations du cluster.

Pour modifier directement la structure, faites glisser un nœud (autre que la racine) vers une destination appropriée dans l'arborescence du cluster. Le message d' accusé de réception indique qu'il s'agit d'une destination valide pour le réaffectation. L' arborescence mise à jour affiche le nœud avec l'ensemble de sa branche sous le nouveau nœud parent.

Une fois la hiérarchie enregistrée rechargée, la branche déplacée se trouve entièrement sous son nouveau nœud parent.

Vérifiez après chaque déplacement les indicateurs dans toutes les zones concernées : le cercle de progression dans l'arborescence et son info-bulle pour les branches source et cible, les barres d'état des cartes de clusters concernées et les totaux sous « Overview ». Les valeurs relatives aux branches doivent suivre le sous-arbre déplacé ; le nombre total de parties et les totaux pour « Open », « To check » et « Done » restent inchangés.

Options et décisions au sein de l' entreprise

Déplacer des nœuds – Points d'entrée, destinations et contrôle

Commande ou État	Consignes d' utilisation
« Move »	Ouvre la sélection du nouveau nœud parent pour le nœud sélectionné (et non la racine). Utilisez cette action lorsque la source et la destination doivent être vérifiées avec précision avant de modifier la hiérarchie.
Sélection du nœud parent	Répertorie uniquement les cibles pouvant accueillir des nœuds enfants. Sélectionnez le nouveau nœud parent pour l'ensemble de la branche source.
Confirmation du report	Indiquez la source et la destination. Ne confirmez que si la hiérarchie ainsi créée correspond à la structure prévue.
Glisser-déposer	Autre accès direct pour la même réaffectation. Faites glisser la ligne de nœud ou l' en-tête d'une carte de cluster appropriée vers une cible dans l' arborescence.
Destination valide	Un autre nœud interne ou une feuille vide situé(e) en dehors de l'arborescence source, qui n'est pas le nœud parent actuel.
Destination non valide	La source elle-même, son nœud parent actuel, chacun de ses sous-nœuds et chaque feuille remplie ne peuvent pas accueillir la branche déplacée.
Objectif : fusionner	Si une feuille est déposée sur une feuille déjà remplie, c'est la fusion des groupes de feuilles qui est lancée, et non une réaffectation. Ceci décrit la procédure de fusion.
« Annuler »	Ferme la sélection de la destination ou la confirmation sans modifier la hiérarchie enregistrée .
Chiffres clés	Après un déplacement, comparez le cercle de progression dans l'arborescence (y compris son info-bulle), les barres d'état des cartes de cluster concernées et la « vue d'ensemble ». Les valeurs des branches source et cible doivent refléter la nouvelle hiérarchie ; le nombre total de pièces et les statuts de contrôle restent inchangés.

Résultat

Après le rechargement, le nœud sélectionné et tous ses sous-nœuds se trouvent sous le nouveau nœud parent validé. L'appartenance aux pièces dans chaque feuille déplacée reste inchangée.

Remarques et dépannage

Après une erreur d'action, continuez à travailler uniquement avec le serveur mis à jour affiché dans l'espace de travail .
Utilisez la méthode par le menu lorsque la source et la destination ne sont pas visibles en même temps ou lorsque la modification de la hiérarchie nécessite une confirmation explicite.
