La classification CNS interne au système CADENAS contient également des classes qui sont nécessaires dans le domaine BIM.
Le La classe
CNSSPECPROPARCreprésente, entre autres, Fonctionnalités pour le texte long et court. Le contenu spécifique sera sous la forme de variables multimédias dans la modélisation de catalogue. Le La désignation exacte des variables de support dépend du fabricant.Les formats d'exportation GAEB ou ÖNORM, par exemple, utilisent à leur tour ces contenus de variables. Ainsi, les contenus peuvent être édités dans n'importe quel logiciel d'appel d'offres.
Vous trouverez des informations à ce sujet sur Section 5.12.12.5, « Classifier les textes d'appel d'offres : Procédure générale ».

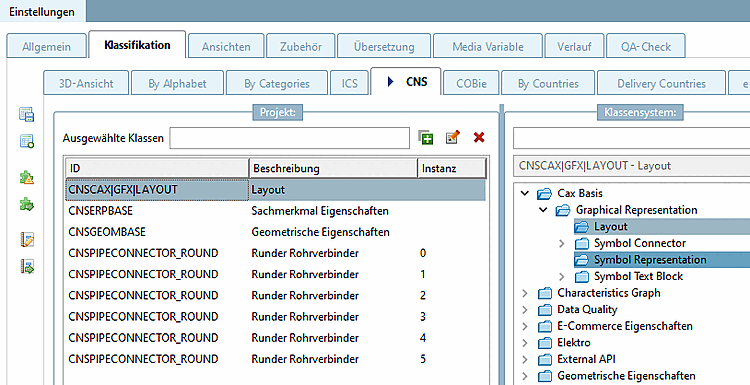

Pour le référencement des symboles, la classification CNS met notamment à disposition les classes CNSCAX|GFX|1 (connexion des symboles) et CNSCAX|GFX|SYMREP (représentation des symboles), ainsi que la classe CNSCAX|GFX|LAYOUT. Vous trouverez des explications sur la distinction entre les deux modèles de données sous Section 5.12.12.2, « Classer les symboles (DXF/DWG) comme "Formats d'exportation supplémentaires" (manuellement) ».
Vous trouverez un exemple de liaison manuelle d'icônes sur Section 5.12.12.2, « Classer les symboles (DXF/DWG) comme "Formats d'exportation supplémentaires" (manuellement) ».
Vous trouverez un exemple de liaison automatique de symboles sur Section 5.12.12.3, « Classer les symboles (DXF/DWG) comme "formats d'exportation supplémentaires" (automatisés) ».
