12.2.  Créer une dérivation 2D
12.2.2.  Boîte de dialogue "Vue 2D
Précédent  Suivant

12.2.2.  Boîte de dialogue "Vue 2D

12.2.2.1. Vues standard
12.2.2.1.1. Vue actuelle
12.2.2.2. Vues combinées
12.2.2.2.1. Mode de rendu
12.2.2.2.2. Mise à l'échelle et Formats de papier
12.2.2.2.2.1. Mettre à l'échelle, positionner des éléments de dessin en vue 2D
12.2.2.2.2.2. Ajuster le format du papier dans l'affichage 2D
12.2.2.3. Paramètres/Visibilité
12.2.2.4. Taille alternative 2D / Optimiser la vue du dessin sur la feuille
12.2.2.5. Ajouter une cote avant l'exportation dans PARTdataManager
12.2.2.6. Transférer des dérivations spéciales ou des vues techniques au système de CAO

Les choix et les réglages effectués dans la boîte de dialogue Vue 2D [2D view] constituent la base de la représentation de l'objet dans votre système de CAO.

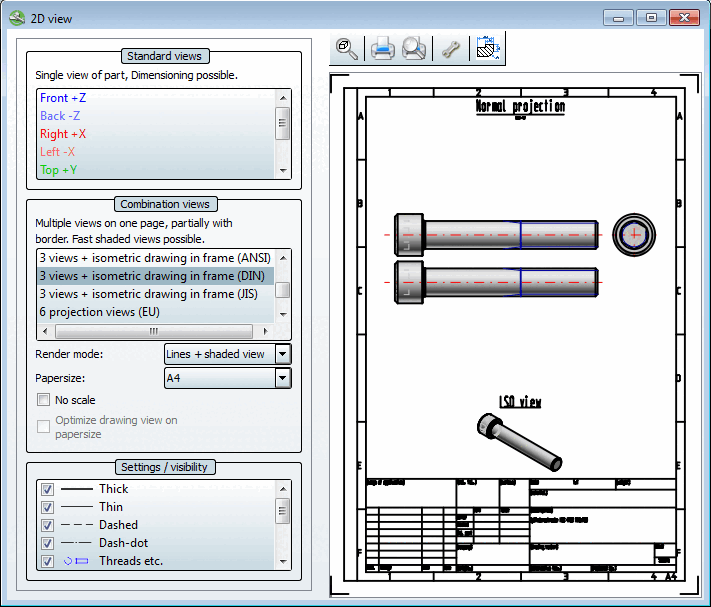

Boîte de dialogue Vue 2D [2D view]

Boîte de dialogue Vue 2D [2D view]

Dès que tu cliques sur une vue, la dérivation 2D [2D derivation] de la pièce est créée.

[Remarque]Remarque

L'option Représentation ombrée [Shaded view] constitue une exception dans les vues combinées [Combination views]. Dans ce cas, la dérivation 2D n'est créée que dans le cas d'un transfert vers le système de CAO. Voir à ce sujet Section 12.2.2.2, «  Vues combinées  ».

Si tous les paramètres sont définis, cliquez Vers CAD . [Transfer to CAD]

La zone de paramétrage de la page de dialogue est divisée comme suit :

  • Vues standard [Standard views]

  • Vues combinées [Combination views]

  • Paramètres/Visibilité [Settings / visibility]

Les différents domaines sont expliqués dans les sections suivantes.
