12.2.2.5. Ajouter une cote avant l'exportation dans PARTdataManager

Vous pouvez ajouter une cote à une dérivation directement avant de l'exporter vers le système de CAO.

Pour ce faire, procédez comme suit :

  1. Choisissez une vue par défaut, par exemple Avant +Z.

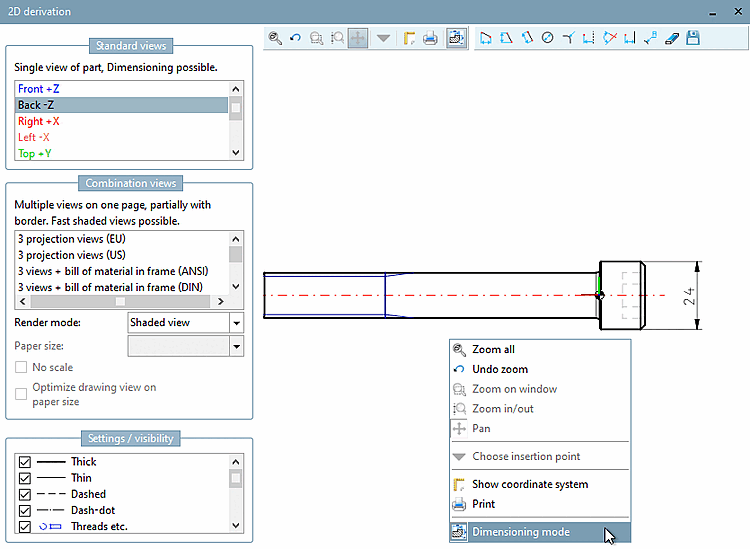

  2. Exécutez la commande Mode de cotation [Dimensioning mode] dans le menu contextuel de la vue.

    [Remarque]Remarque

    Vous trouverez une description détaillée des fonctions du mode Cotation sur Section 12.2.2.5, « Ajouter une cote avant l'exportation dans PARTdataManager  ».

  3. Définir les cotes souhaitées.

  4. Cliquez sur Transférer vers CAD [Export to CAD] .

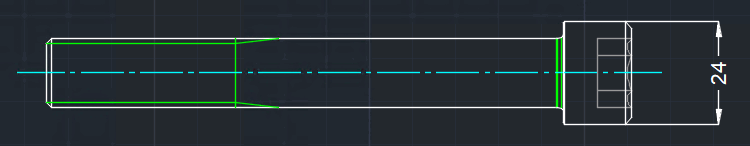

  5. La pièce est transmise à la CAO avec les cotes.
