3.1.10.1.5. Aggiungere la quotatura prima dell'esportazione in PARTdataManager

È possibile aggiungere una quotatura a una derivazione direttamente prima di esportarla nel sistema CAD.

Procedere come segue:

  1. Selezionare una vista standard come Front +Z.

  2. Eseguire il comando Modalità di quotatura [Dimensioning mode] nel menu contestuale della vista.

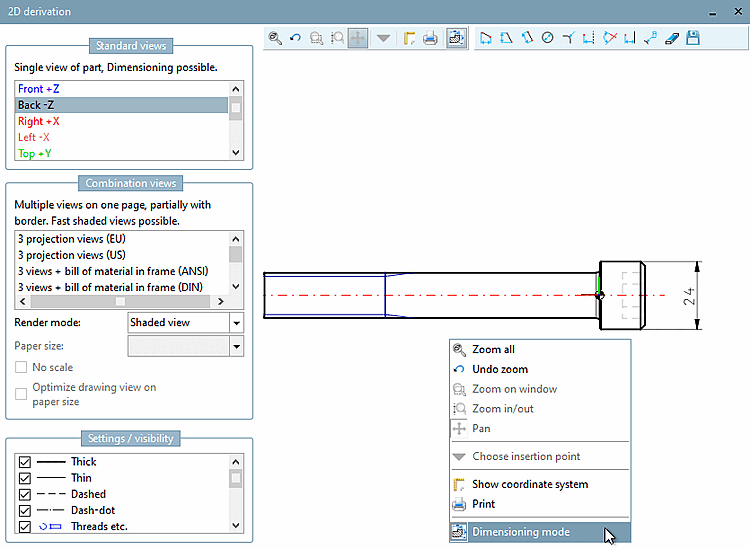

    Figura 3.922.

    [Nota]Nota

    Sezione 3.1.10.1.5, “Aggiungere la quotatura prima dell'esportazione in PARTdataManager ”Una descrizione dettagliata delle funzioni in modalità di dimensionamento è disponibile su .

  3. Impostare le dimensioni richieste.

  4. Fare clic su Trasferisci in CAD [Export to CAD] .

  5. Il componente viene trasferito al CAD con le dimensioni.

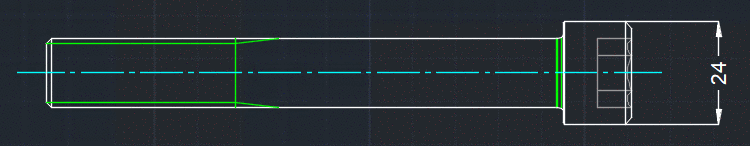

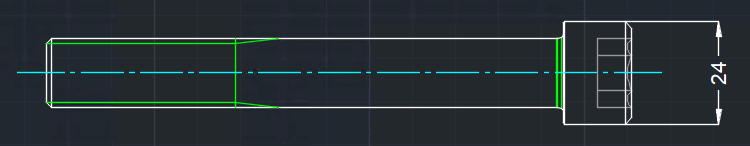

    Figura 3.923.
