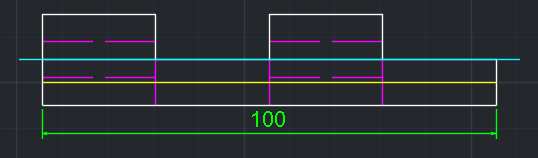

Se specificato dal produttore, è possibile trasferire al sistema CAD anche ulteriori derivazioni (nell'esempio seguente "Special5") nella finestra di dialogo Seleziona la vista da trasferire [Choose view to pass...]... è possibile trasferire al sistema CAD anche ulteriori derivazioni (nell'esempio seguente "Special5").

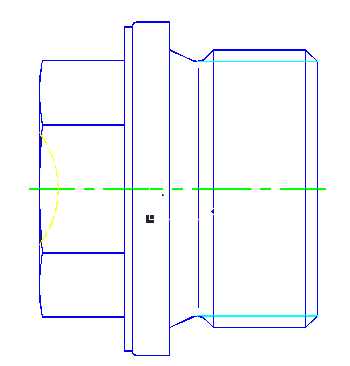

Anche le viste tecniche vengono visualizzate nel dialogo e possono essere trasferite al sistema CAD.
Se si desidera esportare le derivazioni speciali nel sistema CAD, procedere come segue:
Richiamare PARTdataManager in CAD tramite il menu PARTsolutions, Inserisci 2D [Insert 2D].
Dopo aver selezionato il Componente su CAD
. [Export to CAD]
Nota Osservare le opzioni di impostazione nella Sezione 3.3.11, “Pagina della scheda "Trasferimento al CAD ”.

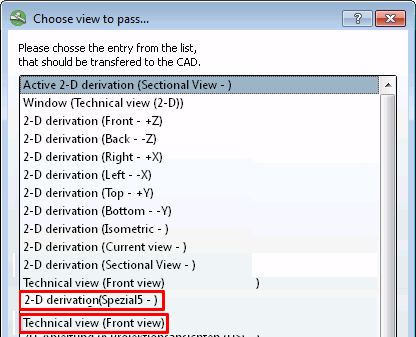

-> Si apre [Choose view to pass...] la finestra di dialogo Selezionare la vista da trasferire.... [Choose view to pass...]
Selezionare qui la vista specifica desiderata.
-> La derivazione o la vista speciale viene trasferita al sistema CAD.
