12.2.2.6. Transférer des dérivations spéciales ou des vues techniques au système de CAO

Si le fabricant l'a spécifié, il est possible d'ajouter des vues [Choose view to pass...] supplémentaires dans la boîte de dialogue Sélectionner la vue à transférer. [Choose view to pass...].. des dérivations supplémentaires (dans l'exemple ci-dessous "Spécial5") peuvent également être transmises au système de CAO.

En outre, les vues techniques sont affichées dans la boîte de dialogue et peuvent également être transmises au système de CAO.

Si vous souhaitez exporter des dérivations spéciales vers le système de CAO, procédez comme suit :

  1. Appelez PARTdataManager dans la CAO via le menu PARTsolutions, Insertion 2D [Insert 2D].

  2. Après avoir sélectionné l’option Composant sur CAD . [Export to CAD]

    [Remarque]Remarque

    Consultez à ce sujet les options de paramétrage sous Section 12.1.11, « Page d'onglet "Transfert vers la CAO  ».

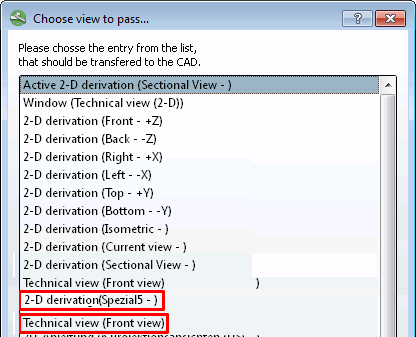

  3. -> La boîte de dialogue Sélectionner la vue à transférer.... [Choose view to pass...] s'ouvre

  4. Sélectionnez ici l'affichage spécial souhaité.

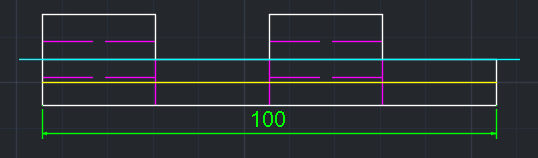

    Dérivé (Spécial5 - )

    Dérivé (Spécial5 - )

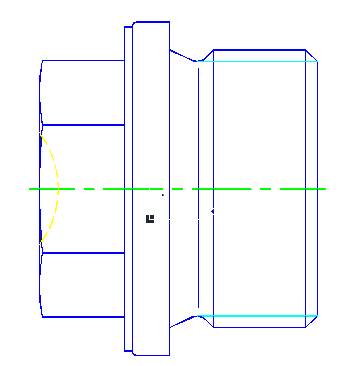

    Vue technique (vue de face)

    Vue technique (vue de face)

  5. Confirmez dans la boîte de dialogue en cliquant sur Transmettre [Commit].

  6. -> La dérivation spéciale ou la vue est transmise au système de CAO.
