1.3.4.11.3.14. Motif linéaire à trous oblongs

Permet de rechercher des motifs linéaires à trous oblongs.

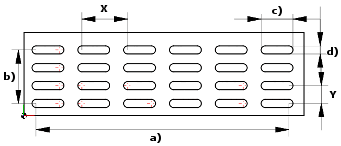

a) nombre de largeurs [Amount Width] (6 éléments dans l'exemple), b) nombre de hauteurs [Amount Height] (4 éléments dans l'exemple), c) longueur des trous [Hole Length], d) largeur des trous [Hole Width]

Nombre: nombre d'échantillons dans la partie recherchée
nombre de largeurs [Amount Width] / nombre de hauteurs [Amount Height]: nombre d'éléments individuels de l'échantillon en largeur et en hauteur

Remarque
En cas de dispositions décalées, les éléments de la ligne décalée sont également comptés.
Exemple : largeur = 9 éléments, hauteur = 3 éléments

Distance X / Distance Y:
Distance entre deux éléments de motif dans la direction des axes X et Y
Disposition [Arrangement]
- Droit [Straight]
  Disposition [Arrangement]: Droite [Straight]
- Décalé [Staggered]
  Disposition [Arrangement]: Décalé [Staggered]

  Remarque
  Dans le cas de motifs décalés, ce n'est pas la distance absolue entre le centre du trou et le centre du trou qui est déterminante, mais la mesure dans la direction des axes X et Y.

Attributs de trou oblong

Longueur [Length] / largeur [Width]: longueur et largeur d'un seul trou oblong (voir ci-dessus)
profondeur [Depth]:
Profondeur des trous
