1.3.4.12.3.15.  Motif de trous rectangulaires linéaires

Permet de rechercher des motifs linéaires de trous rectangulaires.

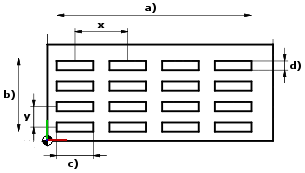

a) le nombre de largeurs [Amount Width] (ici 4 éléments), b) le nombre de hauteurs [Amount Height] (ici 4 éléments), c) la longueur des trous [Hole Length], d) la largeur des trous [Hole Width].

a) le nombre de largeurs [Amount Width] (ici 4 éléments), b) le nombre de hauteurs [Amount Height] (ici 4 éléments), c) la longueur des trous [Hole Length], d) la largeur des trous [Hole Width].

  • Nombre: nombre d'échantillons dans la partie recherchée

  • nombre de largeurs [Amount Width] / nombre de hauteurs [Amount Height]: nombre d'éléments individuels de l'échantillon en largeur et en hauteur

    [Remarque]Remarque

    En cas de dispositions décalées, les éléments de la ligne décalée sont également comptés.

    Exemple : largeur = 6 éléments, hauteur = 3 éléments

    Exemple : largeur = 6 éléments, hauteur = 3 éléments

    Distance X / Distance Y:

    Distance entre deux éléments de motif dans la direction des axes X et Y

  • Disposition [Arrangement]

    • Droit [Straight]

      Disposition [Arrangement]: Droite [Straight]

      Disposition [Arrangement]: Droite [Straight]

    • Décalé [Staggered]

      Disposition [Arrangement]: Décalé [Staggered]

      Disposition [Arrangement]: Décalé [Staggered]

      [Remarque]Remarque

      Dans le cas de motifs décalés, ce n'est pas la distance absolue entre le centre du trou et le centre du trou qui est déterminante, mais la mesure dans la direction des axes X et Y.

Trou rectangulaire Attributs

  • Nombre: nombre d'échantillons dans la partie recherchée

  • Longueur [Length] / largeur [Width]: longueur et largeur d'un seul trou oblong (voir ci-dessus)

  • profondeur [Depth]:

    Profondeur des trous

    Profondeur des trous

  • Diamètre de l'arrondi [Rounding Diameter]:
