1.3.4.12.3. Ricerca topologica - impostazioni in dettaglio

1.3.4.12.3.15. Schema di fori rettangolari lineari

Utilizzare questa funzione per cercare modelli di fori rettangolari lineari.

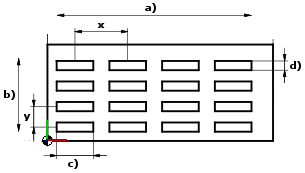

a) Numero di larghezze [Amount Width] (qui 4 elementi come esempio), b) Numero di altezze [Amount Height] (qui 4 elementi come esempio), c) Lunghezza del foro [Hole Length], d) Larghezza del foro [Hole Width]

Figura 1.390. a) Numero di larghezze [Amount Width] (qui 4 elementi come esempio), b) Numero di altezze [Amount Height] (qui 4 elementi come esempio), c) Lunghezza del foro [Hole Length], d) Larghezza del foro [Hole Width]

Numero: numero di modelli nella parte cercata
Numero di larghezza [Amount Width] / numero di altezza [Amount Height]: numero di singoli elementi del modello in larghezza e altezza.

Nota
Nel caso di disposizioni sfalsate, vengono contati anche gli elementi della riga sfalsata.
Figura 1.391. Esempio: larghezza = 6 elementi, altezza = 3 elementi

Distanza X [Distance X] / distanza Y [Distance Y]:
Distanza tra due elementi del motivo in direzione degli assi X e Y
Disposizione [Arrangement]
- Dritto [Straight]
  Figura 1.392. Disposizione [Arrangement]: Dritto [Straight]
- Offset [Staggered]
  Figura 1.393. Disposizione [Arrangement]: Offset [Staggered]

  Nota
  Con i modelli offset, non è determinante la distanza assoluta da centro foro a centro foro, ma la dimensione nella direzione degli assi X e Y.
  Figura 1.394.

Foro rettangolare Attributi

Numero: numero di modelli nella parte cercata
Lunghezza [Length] / larghezza [Width]: lunghezza e larghezza di un singolo foro asolato (vedi sopra)
Profondità [Depth]:
Figura 1.395. Profondità del foro
Diametro di arrotondamento [Rounding Diameter]:

Figura 1.396.
