1.3.4.12.3. Topologiesuche - Einstellungen im Detail

1.3.4.12.3.15. Lineares Rechtecksloch-Muster

Hiermit suchen Sie nach linearen Rechtecksloch-Mustern.

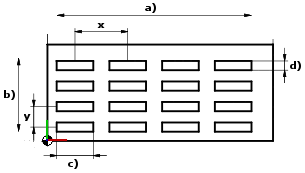

a) Anzahl Breite [Amount Width] (hier beispielhaft 4 Elemente), b) Anzahl Höhe [Amount Height] (hier beispielhaft 4 Elemente), c) Lochlänge [Hole Length], d) Lochbreite [Hole Width]

Anzahl: Anzahl der Muster im gesuchten Teil
Anzahl Breite [Amount Width] / Anzahl Höhe [Amount Height]: Anzahl der einzelnen Musterelemente in Breite und Höhe

Hinweis
Bei versetzten Anordnungen werden auch die Elemente der versetzten Zeile mitgezählt.
Beispiel: Breite = 6 Elemente, Höhe = 3 Elemente

X-Abstand [Distance X] / Y-Abstand [Distance Y]:
Entfernung zweier Musterelemente voneinander in Richtung von X- und Y-Achse

Anordnung [Arrangement]

Gerade [Straight]
Anordnung [Arrangement]: Gerade [Straight]

Versetzt [Staggered]

Anordnung [Arrangement]: Versetzt [Staggered]

	Hinweis
	Bei versetzten Mustern ist nicht der absolute Abstand von Lochmitte zu Lochmitte entscheidend, sondern das Maß in Richtung von X- und Y-Achse.

Rechtecksloch Attribute

Anzahl: Anzahl der Muster im gesuchten Teil
Länge [Length] / Breite [Width]: Länge und Breite eines einzelnen Langlochs (siehe oben)
Tiefe [Depth]:
Lochtiefe
Rundungsdurchmesser [Rounding Diameter]:
