Cliquez sur le bouton à l’alésage du cylindre [In Cylinder].

-> La vue 3D [3D view] dans la boîte de dialogue de placement montre maintenant les points d'attache possibles. (Si plusieurs points d'attache sont possibles, des indications correspondantes sont affichées dans la boîte de dialogue de placement).

-> Dans la boîte de dialogue de placement sur l'onglet Graphiques [Graphics], vous trouverez des images 3D du composant ou des vues techniques(si disponibles).

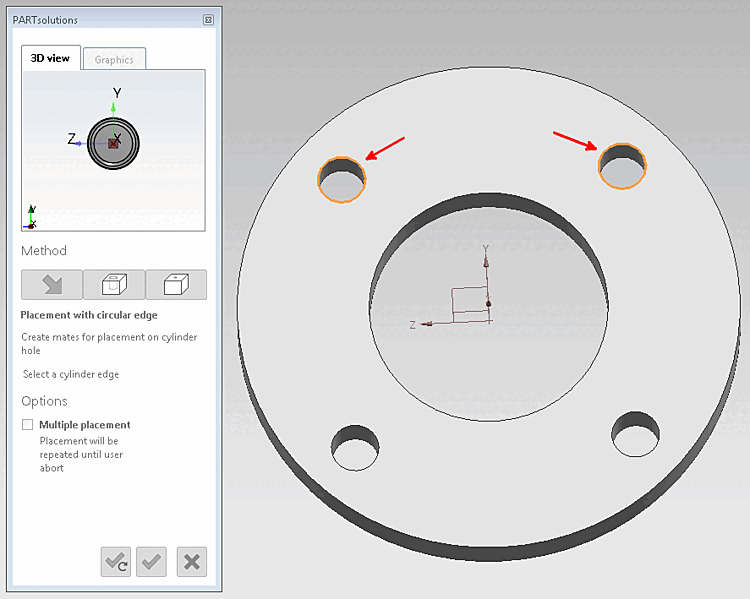

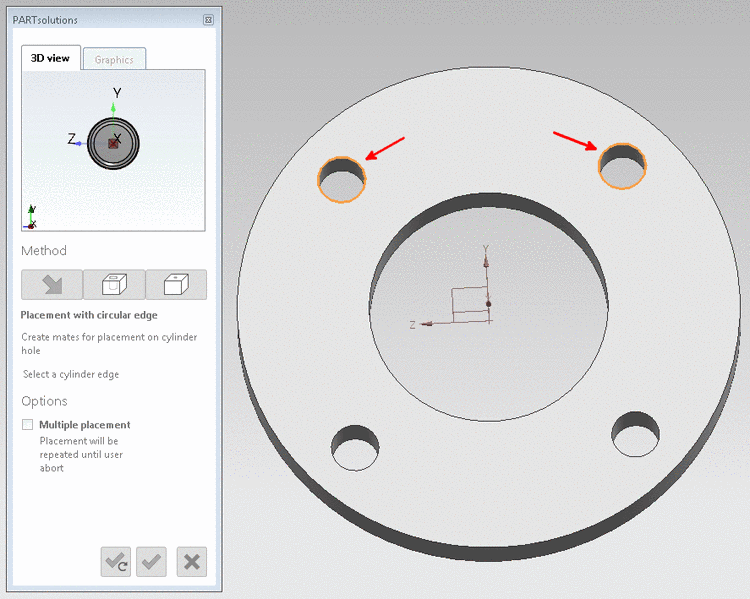

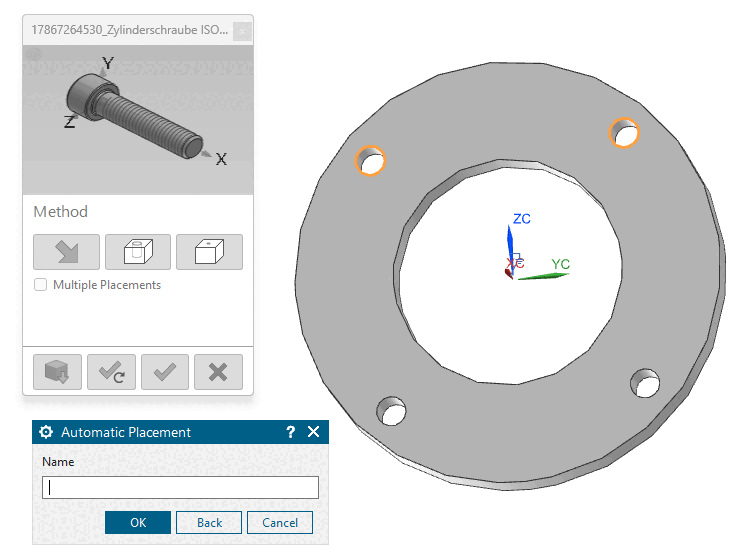

Arête(s) de cylindre sélectionnée(s)

Sélectionner un bord du cylindre [Select a cylinder edge] (un élément, ce qui détermine clairement la position de placement).

Placement multiple en option: sélectionnez simplement plusieurs éléments de cylindre (en fonction de la CAO, avec ou sans la touche CTRL).

Remarque Il est possible que des boîtes de dialogue propres à la CAO s'affichent en plus, ce qui rend la boîte de dialogue de placement inactive.

Cliquez sur Placer une fois [Place once] ou sur Plusieurs Place [Place multiple] .

Si un modèle est reconnu, une demande est automatiquement envoyée pour savoir si la pièce doit être insérée dans le modèle.

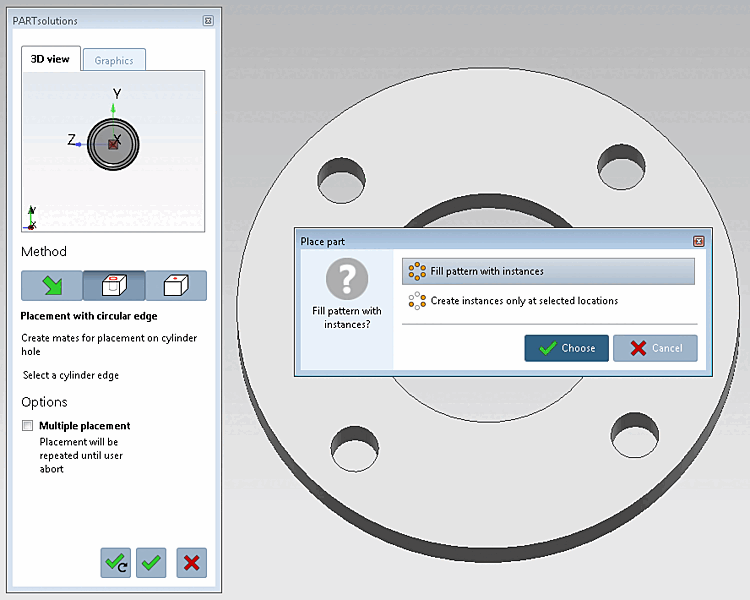

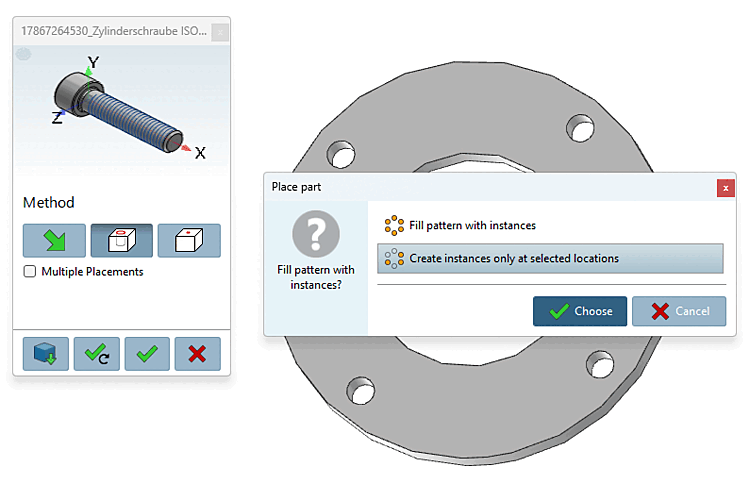

Placer le composant [Place part]: Souhaitez-vous remplir le motif avec des instances ? [Fill pattern with instances?]

Sélectionnez l'option souhaitée et confirmez en cliquant sur Sélectionner [Choose].

-> La vis (ou plusieurs) est placée dans le trou.

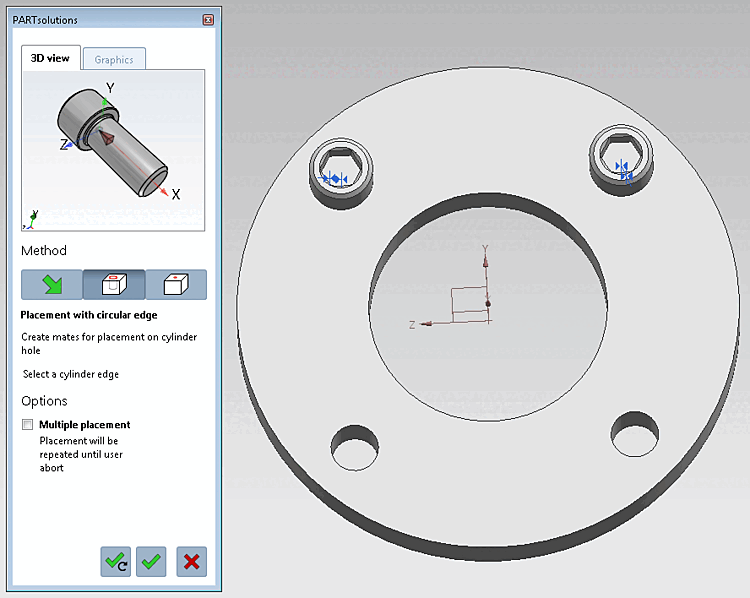

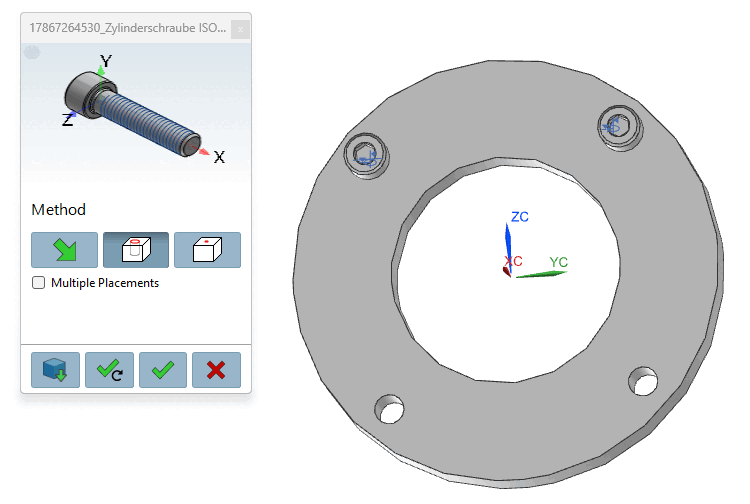

Vis à tête cylindrique placées

Remarque Il est possible que l'insertion soit déjà déclenchée par une interaction avec un autre dialogue et qu'elle ne soit donc pas nécessaire ici.

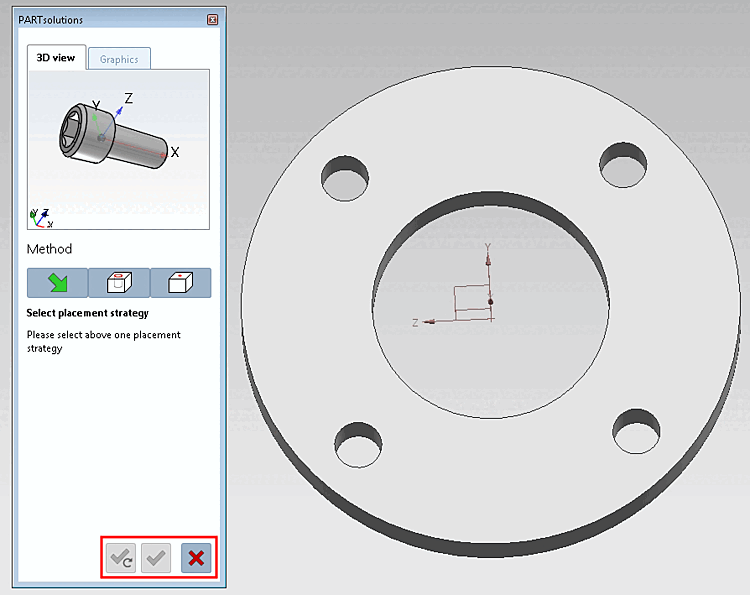

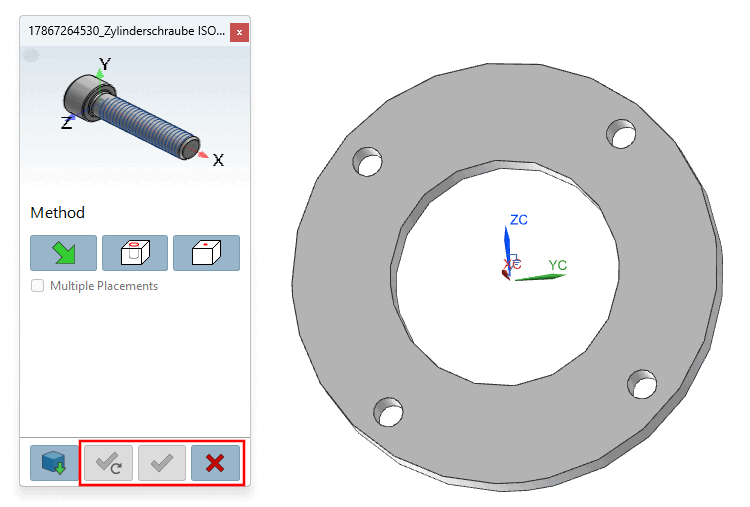

En option, effectuer d'autres placements ou fermer la boîte de dialogue de placement

	Placer plusieurs fois [Place multiple] (et laisser le dialogue ouvert)
	Placer une fois [Place once] (et fermer la boîte de dialogue)
	Fermer le dialogue [Close dialog] (sans placement)
