1.6.1.2. "In Zylinderbohrung"

[Hinweis]Hinweis

Platzierung eines Körpers in einem zylinderförmigen Loch.

Die Platzierung erfolgt über die Kante eines Zylinders. Alle benötigten Platzierungsbedingungen werden automatisch erstellt.

Die Methode In Zylinderbohrung [In Cylinder] eignet sich beispielsweise zur Platzierung von Schrauben in Bohrungen oder zur Platzierung eines Lagers auf einer Welle.

Ausgangssituation:

Sobald Sie in PARTdataManager oder Seamless die Schaltfläche An CAD übertragen [Export to CAD] geklickt haben, wechselt die Ansicht ins CAD und der 3Dfindit Platzierungsdialog wird geöffnet.

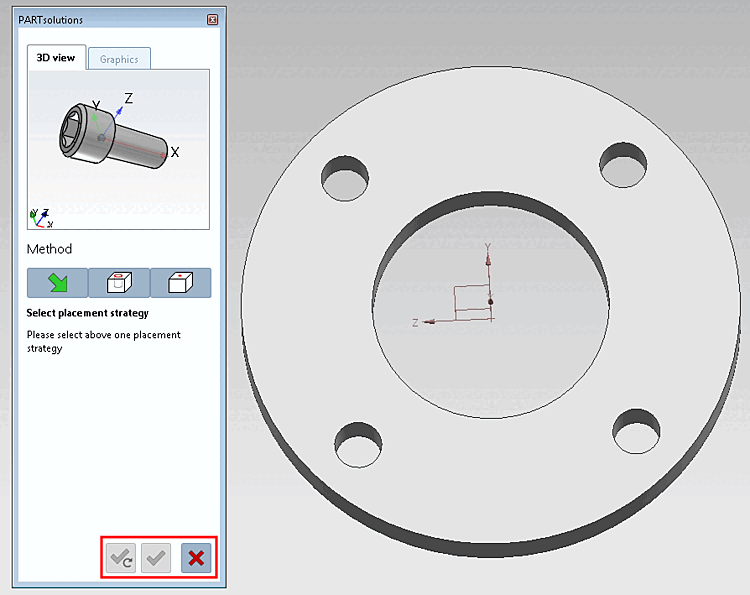

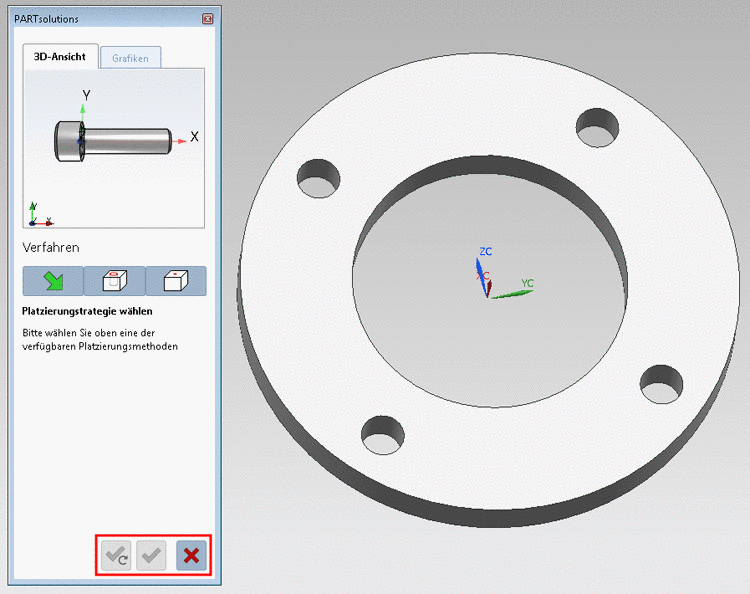

Die Schaltflächen unten zur Bestätigung der Platzierung sind noch inaktiv. Mit Klick auf können Sie die Platzierungsaktion abbrechen.

Die Schaltflächen unten zur Bestätigung der Platzierung sind noch inaktiv. Mit Klick auf Die Schaltflächen unten zur Bestätigung der Platzierung sind noch inaktiv. Mit Klick auf können Sie die Platzierungsaktion abbrechen. können Sie die Platzierungsaktion abbrechen.

  1. Klicken Sie auf die Schaltfläche In Zylinderbohrung [In Cylinder] .

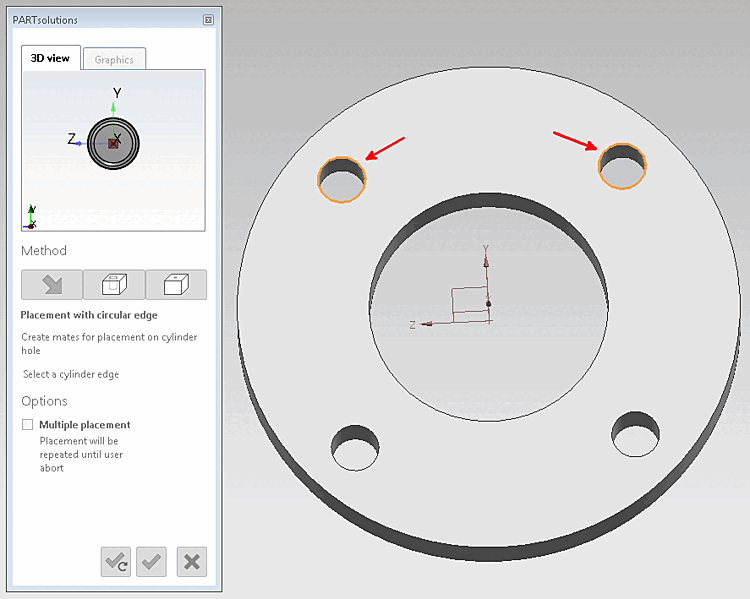

    Zylinderkante(n) selektiert

    Zylinderkante(n) selektiert

  2. Selektieren Sie eine Kante des Zylinders [Select a cylinder edge] (ein Element, was die Platzierungsposition eindeutig bestimmt).

    Mehrfachplatzierung optional: Selektieren Sie einfach mehrere Zylinderelemente (CAD-abhängig mit oder ohne STRG-Taste).

    [Hinweis]Hinweis

    Evtl. werden zusätzlich CAD-eigene Dialoge angezeigt, wodurch der Platzierungsdialog inaktiv wird.

  3. Klicken Sie auf Einmal platzieren [Place once] oder Mehrfach platzieren [Place multiple] .

    Wird ein Muster erkannt, erfolgt automatisch eine Abfrage, ob das Teil im Muster eingefügt werden soll.

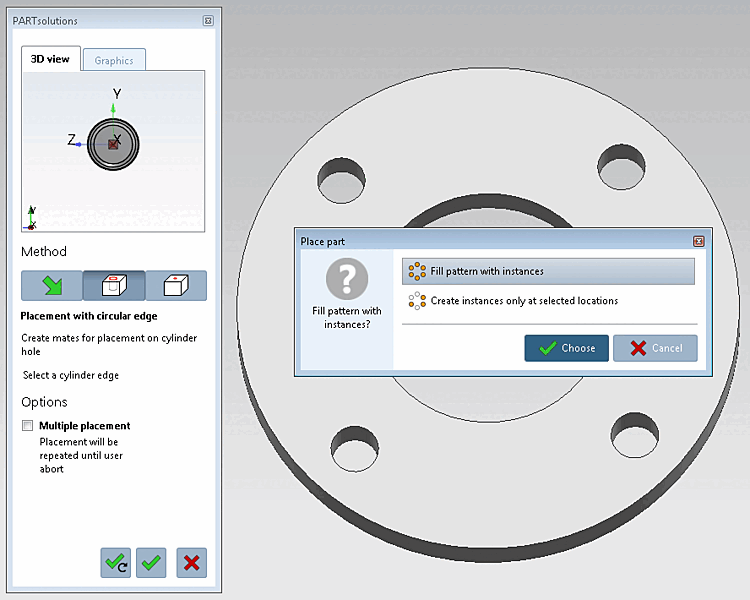

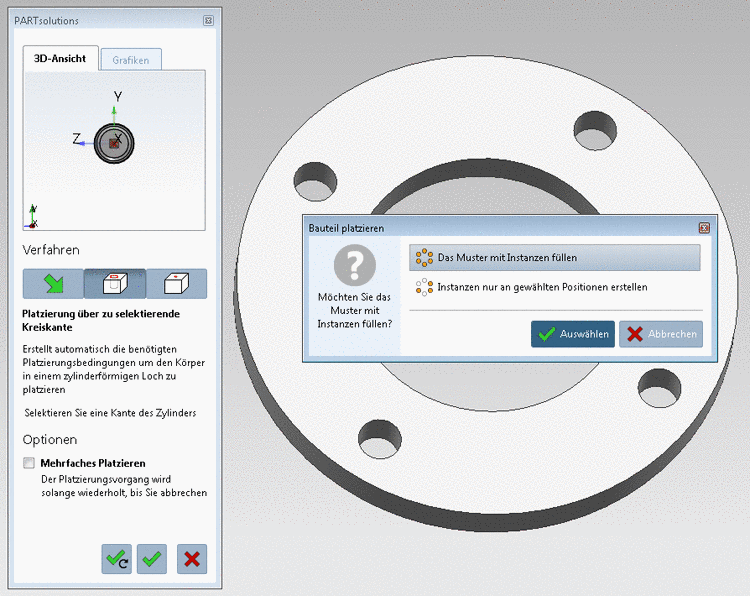

    Bauteil platzieren [Place part]: Möchten Sie das Muster mit Instanzen füllen? [Fill pattern with instances?]

    Bauteil platzieren [Place part]: Möchten Sie das Muster mit Instanzen füllen? [Fill pattern with instances?]

    Selektieren Sie die gewünschte Option und bestätigen Sie mit Klick auf Auswählen [Choose].

    -> Die Schraube (oder auch mehrere) wird in der Bohrung platziert.

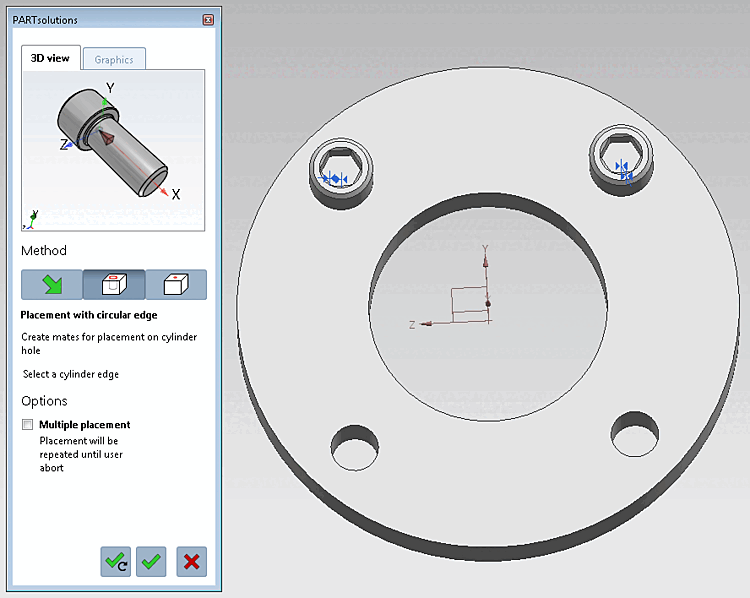

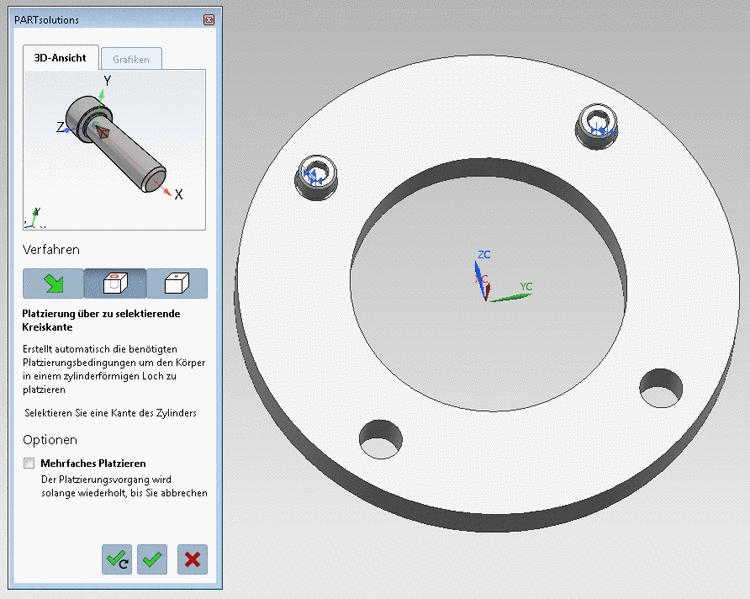

    Zylinderschrauben platziert

    Zylinderschrauben platziert

    [Hinweis]Hinweis

    Evtl. wird das Einfügen bereits durch Interaktion mit einem anderen Dialog ausgelöst und entfällt dann hier.

  4. Optional weitere Platzierungen vornehmen oder Platzierungsdialog schließen

    Öffnen [Open]: Das Bauteil wird in einem separaten CAD-Fenster geöffnet.
    Mehrfach platzieren [Place multiple] (und Dialog geöffnet lassen)
    Einmal platzieren [Place once] (und Dialog schließen)
    Dialog schließen [Close dialog] (ohne Platzierung)
